Переключатели ПЦ

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

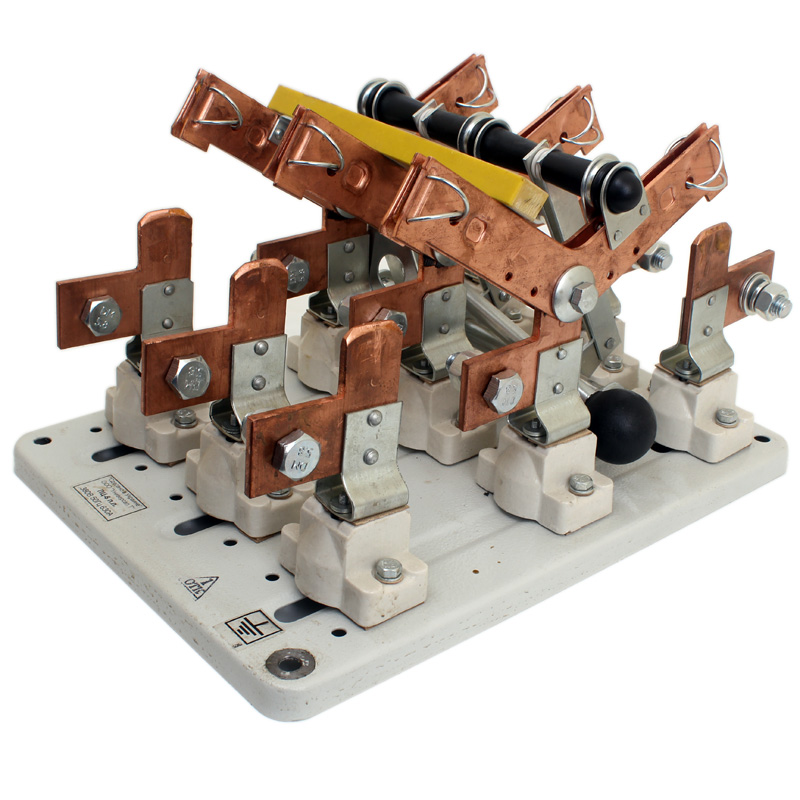

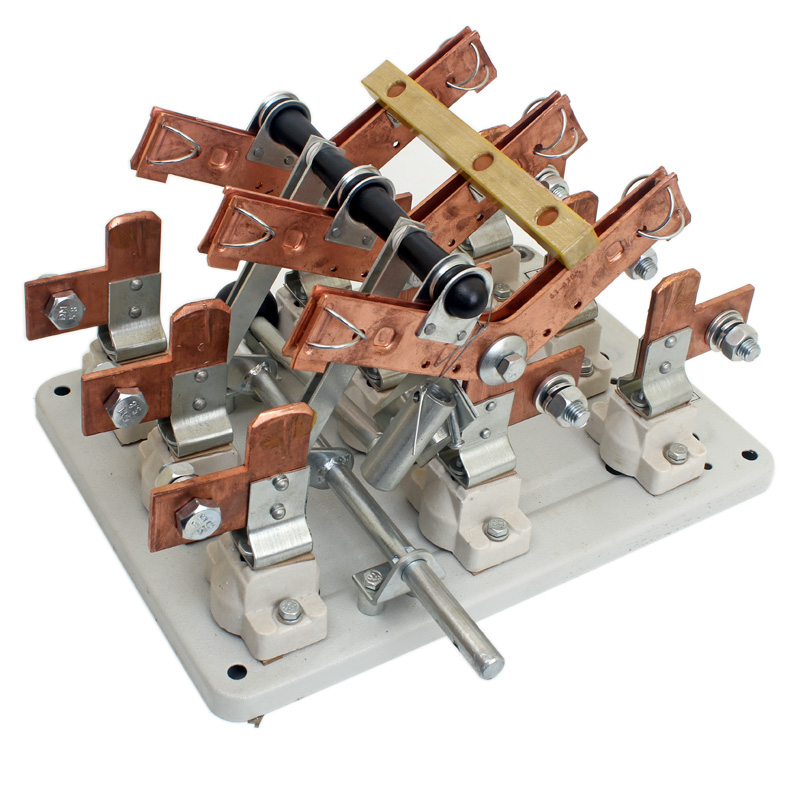

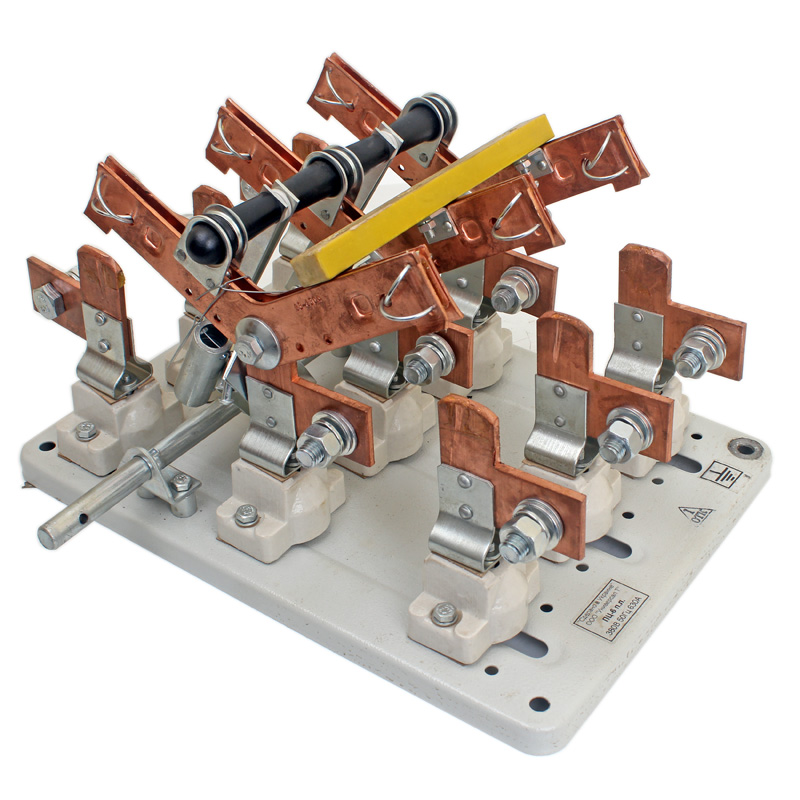

Переключатели ПЦ-1, ПЦ-2, ПЦ-4, ПЦ-6 открытого исполнения для нечастых неавтоматических коммутаций электрических цепей переменного тока частоты 50 Гц напряжением 380В.

Переключатели и рубильники ПЦ предназначены для комплектации силовых ящиков, шкафов, щитов и других распределительных устройств. Коммутационные контакты переключателей установлены на керамических изоляторах серии А- 632.

Характеристики

Технические характеристики

Тип переключателя и ящика ЯПБ

Габаритные размеры, мм

Номинальный ток А

Напряжение, В

Масса, кг

Н

L

В

ПЦ-1 п.л./ЯПБ-1

700

400

370

100

380

6,34/24,60

ПЦ-2 п.л/ЯПБ-2

250

6,94/ 25,2

ПЦ-4 п.л/ЯПБ-4

400

7,09/ 25,4

ПЦ-6 п.л/ЯПБ-6

630

7,53/26,00

Переключатель ПЦ с центральным приводом

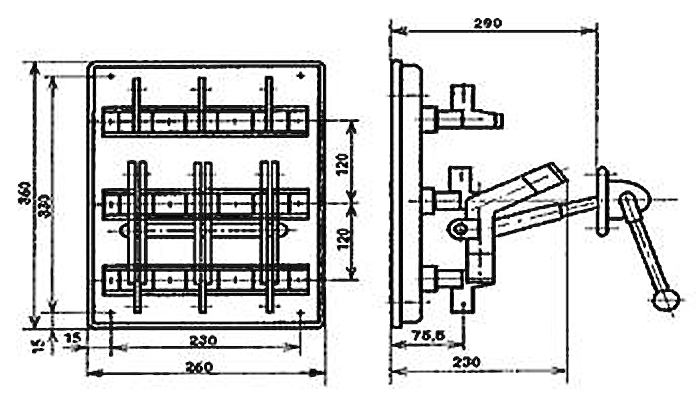

Рис. 1. Переключатель с центральным приводом 250 - 630 А

Переключатель ПЦ с боковым смещенным приводом

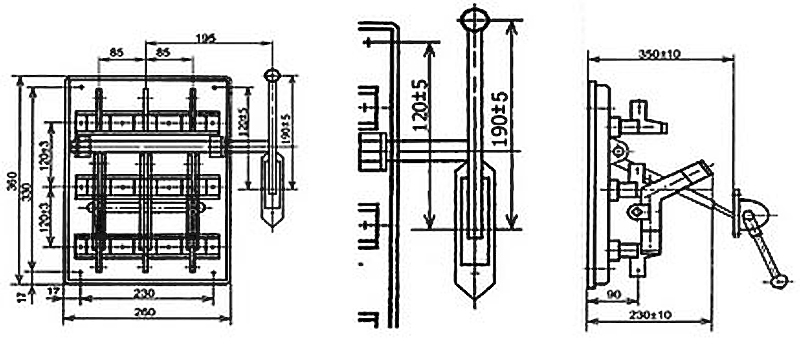

Рис. 2. Переключатель ПЦ с боковым смещенным приводом 250 - 630 А
