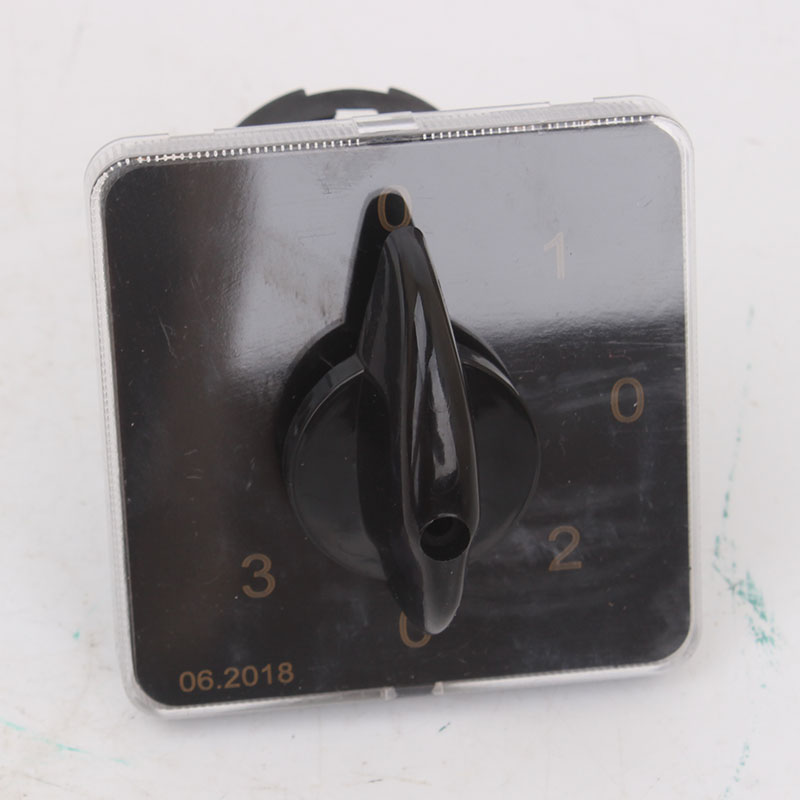

Переключатель ПКП Е9 16А/2.863

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Переключатель ПКП Е9 16А/2.863 предназначен для ручной коммутации нагрузки в соответствии с алгоритмом.

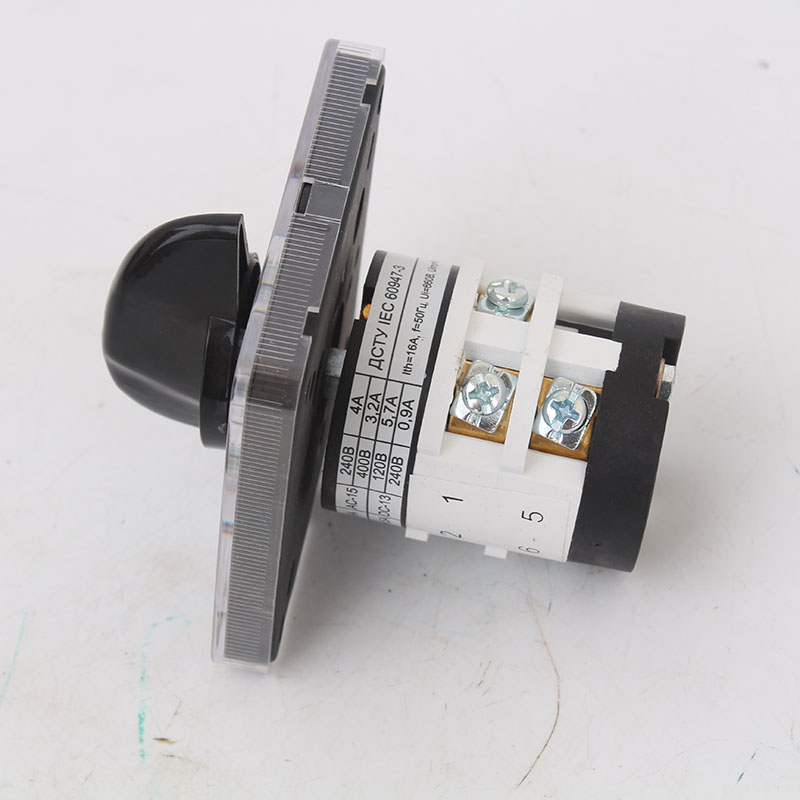

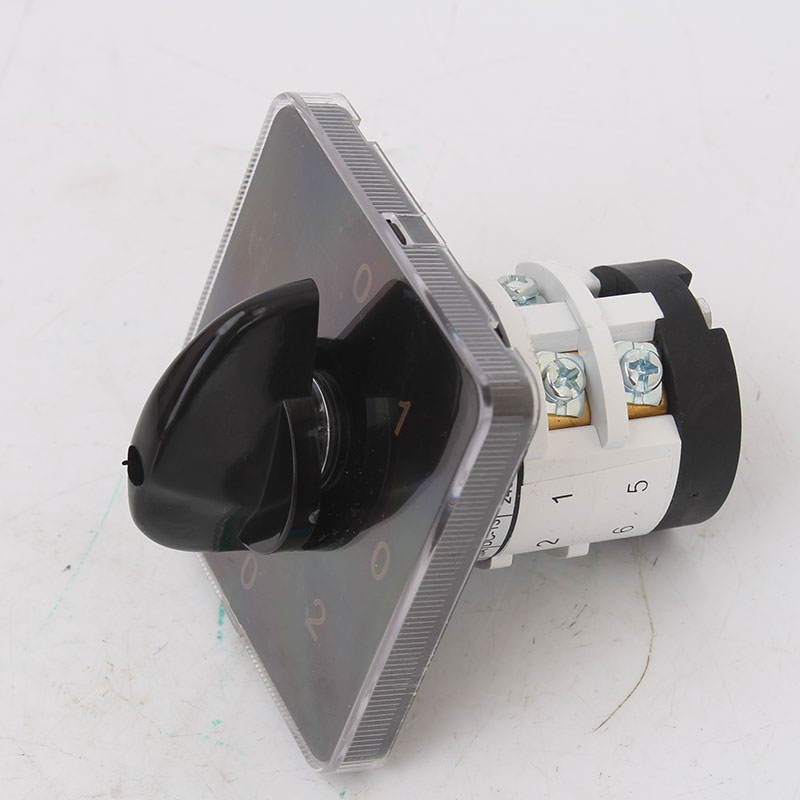

Конструкция

Переключатели представляют собой секционированные кулачковые механизмы расположены на одной оси.

Мостик контакты, на базе которых выполнены токовые переключатели, осуществляют надежный двойной разрыв электрической цепи.

Монтаж

К самостоятельным работам по монтажу переключателей допускается технический персонал (категория допуска не ниже iii), прошедший соответствующий инструктаж.

Монтаж необходимо проводить при температуре -10 ... + 40 ° С и относительной влажности воздуха не более 75%.

Перед монтажом переключателя необходимо сделать несколько переключений, чтобы убедиться в исправности устройства.

Последовательность монтажа переключателей:

  • подготовка места для установки;
  • закрепление переключателя;
  • подключение соединительных проводов по схеме коммутации;
  • проверка правильности и надежности соединений.

Характеристики

Параметры Значения
Номинальный ток, А 16
Номинальный ток отключения АС-3, А 9
Номинальный ток отключения АС-4, А 1,5
Соответствие стандартам ДСТУ IEC 60947-3
Номинальное рабочее напряжение Ue, В AC400
Категория применения AC-3, AC-4, AC-23A, AC-15
Номинальное напряжение изоляции Ui, В 660
Износостойкость электрическая, циклов 200000
Износостойкость механическая, циклов 600000
Масса, кг 0.182
Схема коммутации 2.863 (выбор фазы)

Схемы

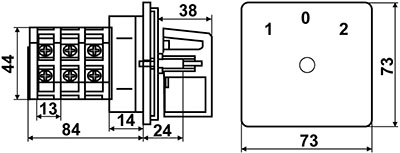

Рис.1. Габаритный чертеж переключателя ПКП Е9 16А/2.863
Рис.1. Габаритный чертеж переключателя ПКП Е9 16А/2.863

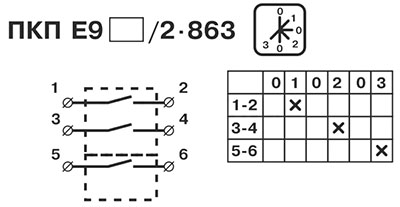

Рис.2. Электрическая схема переключателя ПКП Е9 16А/2.863
Рис.2. Электрическая схема переключателя ПКП Е9 16А/2.863

Комплектация

  • Переключатель ПКП Е9 16А/2.863 - 1 шт,
  • Упаковка - 1 шт.
