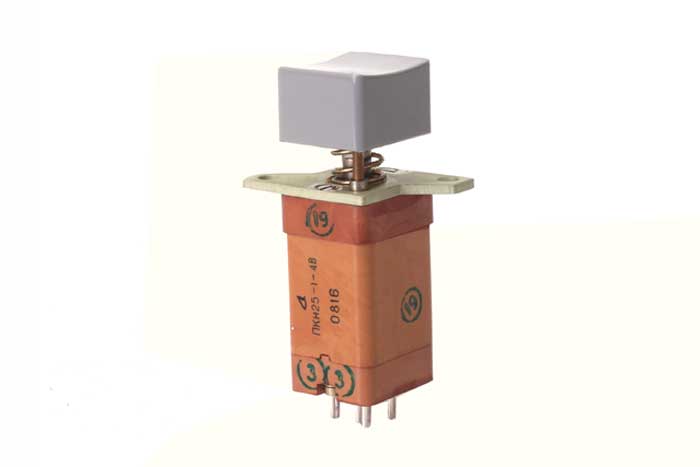

Переключатель ПКн25-1-4-СВ

Документация:

rukovodstvo_po_ekspluatacii_dlya_pereklyuchatelya_pkn25-1-4-sv_0.pdf(761.57 КБ)

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Пункты выдачи

Описание

Переключатель ПКн25-1-4-СВ предназначен для коммутации электрических цепей постоянного и переменного токов с активной нагрузкой в радиоэлектронной аппаратуре, для печатного монтажа.

Обозначение

Переключателя ПКн25-1-4-СВ расшифровывается так:

ПКн - переключатель кнопочный,
25 - порядковый номер разработки,
1- количество кнопок(ячеек в переключателе),
4- количество магнитоуправляемых контактов (МК)в каждой ячейке,
С - цвет кнопки(серый),
В - всеклиматическое исполнение В2.1.

Технические характеристики
Параметры	Значение
Ток, А	5·10-6 – 0,25
Напряжение постоянного тока, В переменного тока частотой до 10000Гц, В(эфф)	0,05 – 110 0,05 – 127
Максимальная коммутируемая мощность, Вт	7,5
Сопротивление электрического контакта, мОм	200
Сопротивление изоляции, мОм	800
Электрическая прочность изоляции, В
Между выводами незамкнутого контакта,	200
Между выводами соседних МК, Между выводами светосигнализатора и любым выводом МК, Между любым выводдоом и корпусом	700
Усилие переключения, Н	6,5 (0,65) – 25 (2,5)
Чисо циклов переключения каждой кнопки	50000
Минимальная наработка, ч	10000
Срок хранения	15
