Переключатель ПЕ-181

Голосов: 1
Документация:
Этикетка(92.1 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Переключатель ПЕ-181 размещается на подвижных и неподвижных частях стационарных установок, в том числе химостойких изделиях и кузнечно-прессовом оборудовании, и предназначены для коммутации электрических цепей переменного (до 500В) и постоянного (до 220В) тока (до 10А) до 1200 включений в час.

Конструктивное исполнение

Выключатель модульный ПЕ состоит из управляющего устройства (привода), специальных деталей, обеспечивающих крепление и ориентацию выключателя на панели, и унифицированных съемных блоков контактов (модулей). Крепление между блоками контактов и выключателем осуществляется с помощью «замка-защелки».

Переключатель укомплектован одним блоком контактов.

Характеристики

Тип Исполнение Управляющее устройство (привод) Количество контактных цепей Примечание
Замыкающих Размыкающих
ПЕ-181 1 Встроенный цилиндрический замок на 3 положения
Схема привода
2 - Во включенном положении ключ вынимается
Общие данные
Тип привода с замком и ключом
Номинальный рабочий ток In, А 10
Номинальное напряжение Ue, В 220 (DC)
500 (AC), 50/60Гц
Номинальное напряжение по изоляции Ui, В 660
Относительная продолжительность включений (ПВ) 40...60%
Механическая износостойкость, циклов ВО 1000 000
Коммутационная износостойкость, циклов ВО 1 000 000
Степень защиты IP40; IP54
Сечение присоединяемых проводов, мм², не более 2,5
Температура окружающей среды, °С от –40 до +40

Схемы

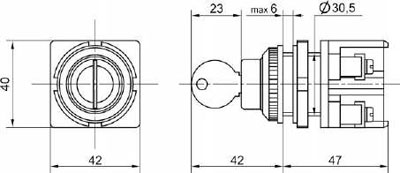

Рис.1. Габаритные размеры переключателя ПЕ-181

Рис.1. Габаритные размеры переключателя ПЕ-181

Комплектация

  • Переключатель ПЕ-181 - 1 шт,
  • Этикетка - 1 экз.
