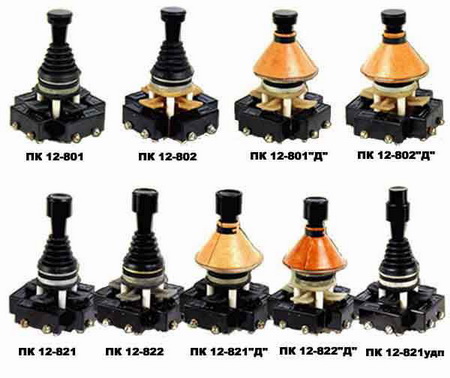

Переключатели крестовые ПК12

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Переключатели крестовые ПК12 предназначены для коммутации электрических цепей управления переменного тока частотой 50 (60) Гц напряжением 380 В, постоянного тока напряжением 220 В и применяются для комплектации панелей, пультов, шкафов управления металлорежущих станков и других подобных устройств, для управления которыми необходима мнемоническая связь между направлением перемещения рукоятки переключателя и направлением перемещения рабочего органа управляемого механизма.

Структурное обозначение

ПК12-21ХХХХ-54 Х3:
ПК – вид аппарата Переключатель крестовый;
12 – номер серии;
21 – номинальный ток: 10 А;
Х – разделительный знак или буква: ” ” – исполнение без защиты от попадания стружки; Д – исполнение с защитой от попадания стружки;
Х – число полюсов, управляемых рукояткой (8 -8 полюсов);
Х – число полюсов, управляемых толкателем (0 – полюса отсутствуют, 2 – два полюса);
Х – конструктивное исполнение приводного элемента (1 -рукоятка с одним фиксируемым положением; 2 – рукоятка с пятью фиксируемыми положениями);
54 – степень защиты IР54 по ГОСТ 14255 69; Х3 – климатическое исполнение (УХЛ, Т) и категория размещения по ГОСТ 15150 69.

Условия эксплуатации

Номинальные значения климатических факторов по ГОСТ 15543.1 89 и ГОСТ 15150 69. Высота над уровнем моря не более 4300 м. Температура окружающего воздуха минус 40С. Рабочее положение переключателей при эксплуатации – любое, а исполнения переключателей с защитой от попадания стружки – рукояткой вверх. Переключатели стойки к воздействию коррозионно-активных агентов атмосферы типа II по ГОСТ 15150 69.Переключатели соответствуют группе условий эксплуатации М8 по ГОСТ 17516.1 90. По условиям эксплуатации в части коррозионной активности атмосферы переключатели соответствуют группе условий эксплуатации металлических деталей по ГОСТ 15150 69: 3 – для климатического исполнения УХЛ3. 5 – для климатического исполнения Т3. Требований безопасности переключатели соответствуют ГОСТ 12.2.007.6 75.Переключатели соответствуют требованиям ТУ 43.12-00216875-014 94.Переключатели, поставляемые на экспорт, дополнительно соответствуют требованиям РД16 01.007 88.

ТУ

ТУ 43.12-00216875-014-94;РД 16 01.007-88

Классификация

Переключатели классифицируются по типоисполнениям в зависимости
от наличия или отсутствия защиты от попадания стружки, числа полюсов,
управляемых толкателем, конструктивного исполнения приводного
элемента и климатического исполнения согласно структуре условного
обозначения и табл. 1.

Таблица 1
Типоисполнение Число полюсов управляемых толкателем Исполнение приводного элемента Масса кг не более
ПК12-21-801-54 УХЛ3
ПК12-21-801-54 УХЛ3 экспорт
ПК12-21-801-54 Т3 экспорт
ПК12-21Д801-54 УХЛ3
ПК12-21Д801-54 УХЛ3 экспорт
ПК12-21Д801-54 Т3 экспорт
0 Рукоятка с одним
фиксируемым
положением
0 259
0 259
0 284
0 295
0 295
0 320
ПК12-21-821-54 УХЛ3
ПК12-21-821-54 УХЛ3 экспорт
ПК12-21-821-54 Т3 экспорт
ПК12-21Д821-54 УХЛ3
ПК12-21Д821-54 УХЛ3 экспорт
ПК12-21Д821-54 Т3 экспорт
2 0 300
0 300
0 304
0 338
0 338
0 360
ПК12-21-802-54 УХЛ3
ПК12-21-802-54 УХЛ3 экспорт
ПК12-21-802-54 Т3 экспорт
ПК12-21Д802-54 УХЛ3
ПК12-21Д802-54 УХЛ3 экспорт
ПК12-21Д802-54 Т3 экспорт
0 Рукоятка с пятью фиксируемыми положениями 0 265
0 265
0 280
0 301
0 301
0 326
ПК12-21-822-54 УХЛ3
ПК12-21-822-54 УХЛ3 экспорт
ПК12-21-822-54 Т3 экспорт
ПК12-21Д822-54 УХЛ3
ПК12-21Д822-54 УХЛ3 экспорт
ПК12-21Д822-54 Т3 экспорт
2 0 306
0 306
0 331
0 342
0 342
0 366

Характеристики

Технические характеристики

  • Номинальное напряжение, В:

переменного тока частотой 50 (60) Гц 380
постоянного тока 220

  • Номинальный ток, А 10
  • Коммутационная износостойкость переключателей при частоте

включений не более 600 циклов в час, относительной продолжительности
включения (ПВ) 40, 60% с электрическими нагрузками, приведенными в табл. 2, составляет не менее:
0,25 *10 в 6 степени циклов ВО для каждого из полюсов, управляемых рукояткой (на одно положение рукоятки);
1,25 *10 в 6 степени циклов ВО для полюсов, управляемых толкателем.

  • Коммутационная способность переключателей приведена в табл. 3.
Таблица 2
Род тока и категория применения Режим работы Ток нагрузки А при номинальном рабочем напряжении В
24 220 380
Переменный АС-11 Включение при cosj0 7±0 05 20 18
Отключение при cosj0 3±0 05 2 3
Постоянный DС-11 Включение и отключение при постоянной времени электрической цепи (t) равной 0 01±0 0015 с 1 5 0 2

Примечание. Значения нагрузок для полюсов управляемых толкателем в четыре раза меньше указанных в табл. 2.

Таблица 3
Род тока и категория применения Число циклов ВО Ток нагрузки А Напряжение В Коэффициент мощности соsj Постоянная времени электрической цепиtс
Переменный частотой
50 (60) Гц АС-11
50 33
4 4
418 0 7
Постоянный DС-11 20 1 65
0 22
0 11
242 0 05

Примечание. Значения нагрузок для полюсов управляемых толкателем в четыре раза меньше указанных в табл. 3.

  • Механическая износостойкость составляет не менее:

0,25*10 в 6 степени циклов ВО для каждого из полюсов, управляемых
рукояткой;
1,25*10 в 6 степени циклов ВО для каждого полюса, управляемого толкателем.

  • Усилие управления составляет, не более:

для рукоятки – 50 Н;
для толкателя – 30 Н.

  • При этом интервал между последовательными циклами составляет от 5 до 10 с при ПВ="60%.
  • Рукоятка переключателя выдерживает действие приложенного момента (10 Н без остаточных деформаций.
  • Элементы крепления переключателей на панели выдерживают нагрузку от крутящего момента не менее (20 Н
  • Коммутационные элементы переключателя, управляемые рукояткой или толкателем, выдерживают сквозной ток 150 А.
  • К одному контактному зажиму переключателя допускается подсоединение одного медного или алюминиевого провода сечением до 2,5 мм ли двух медных проводов сечением 1 мм
  • Гарантийный срок эксплуатации – 2 года с момента ввода переключателя в эксплуатацию.
  • При поставке на экспорт гарантийный срок эксплуатации – 2 года со дня ввода переключателя в эксплуатацию, однако не более 2,5 лет с момента проследования через государственную границу.
  • Масса переключателей приведена в табл. 1.

Устройство

Общий вид переключателей и их габаритные размеры приведены на рис. 1 4, электрические схемы – на рис. 5 6".

Общий вид и габаритные размеры крестовых переключателей ПК12-21-801 и ПК12-21-802: 1 – приводная рукоятка; 2 – управляющая крестовина; 3 – корпус; 4 – сферический подпятник; 5 – микровыключатель

Рисунок 1

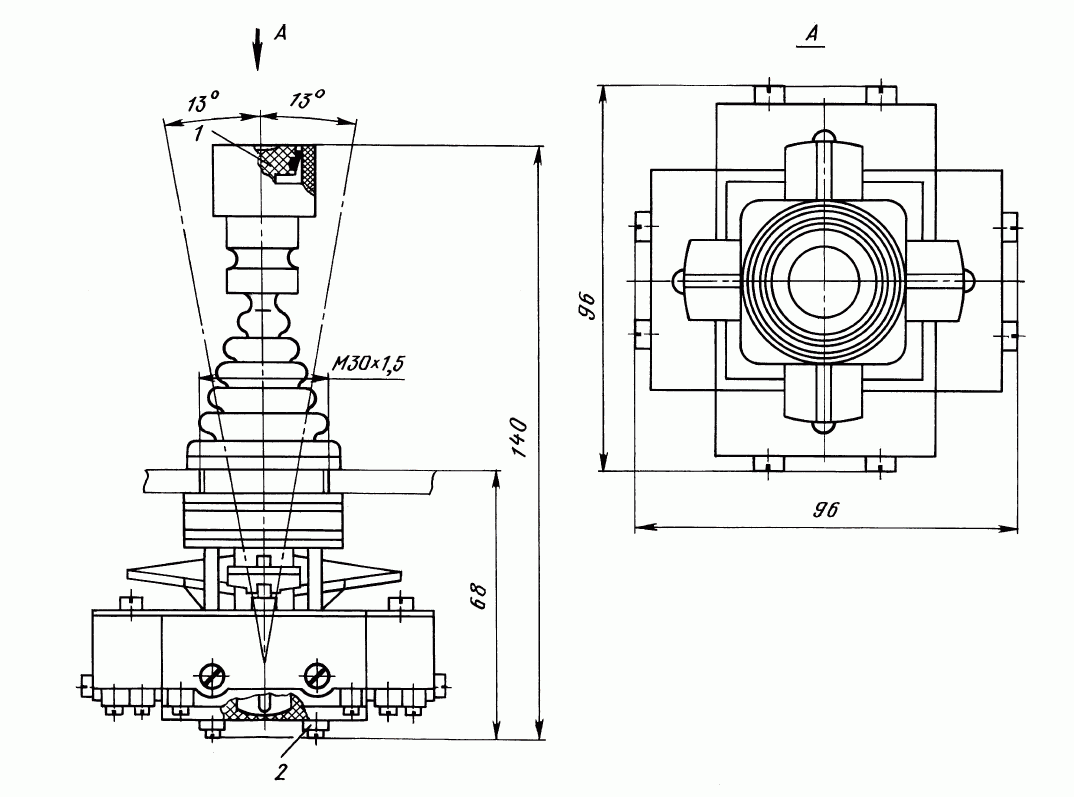

Общий вид и габаритные размеры крестовых переключателей  ПК12-21-821 и ПК12-21-822: 1 – толкатель; 2 – внешний вывод

Рисунок 2

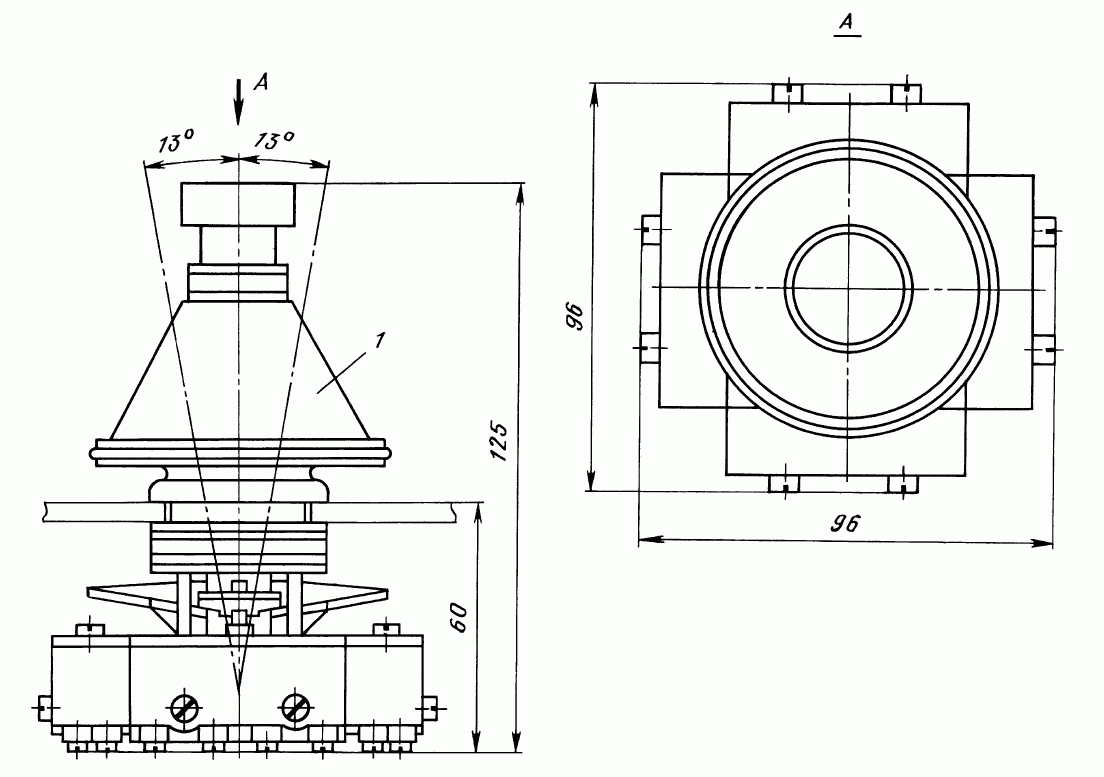

Общий вид и габаритные размеры крестовых переключателей ПК12-21Д801 и ПК12-21Д802: 1 – пластмассовый колпак

Рисунок 3

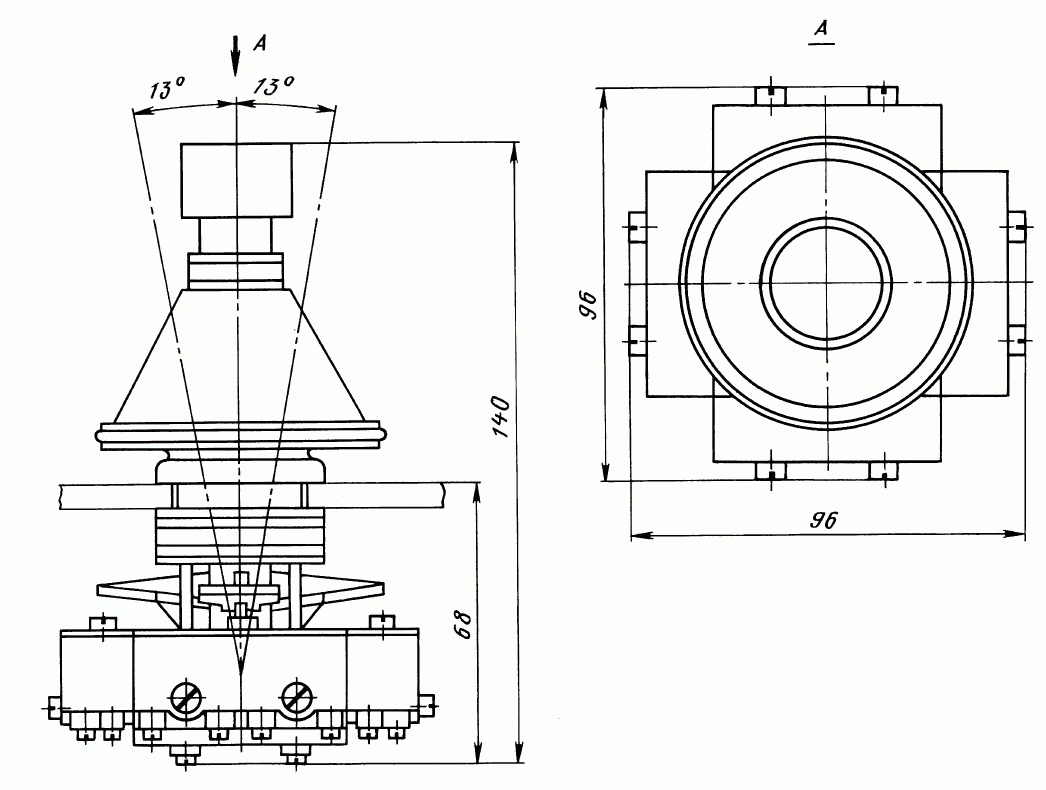

Общий вид и габаритные размеры крестовых переключателей ПК12-21Д821 и ПК12-21Д822

Рисунок 4

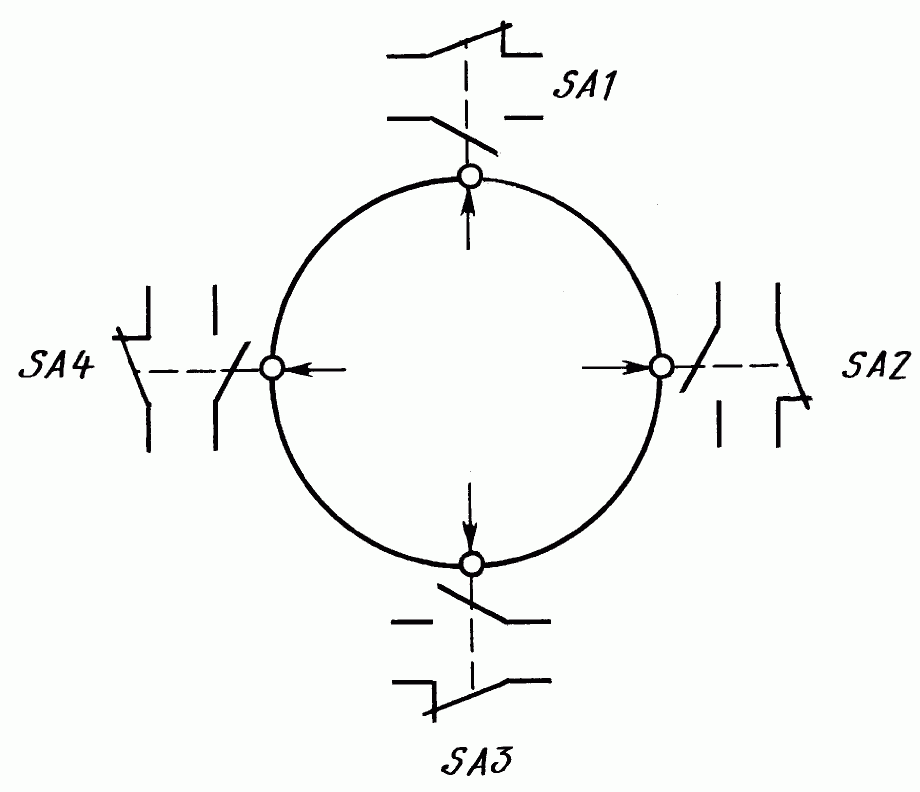

Электрическая схема переключателей ПК12-21-801, ПК12-21Д801, ПК12-21-802, ПК12-21Д802

Рисунок 5

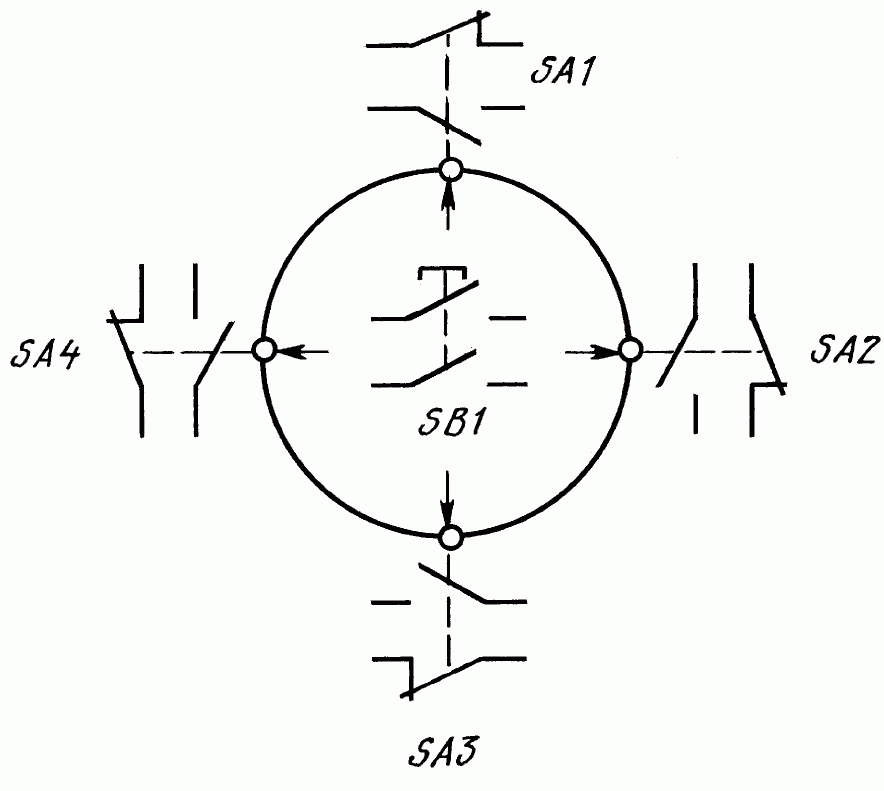

Электрическая схема переключателей ПК12-21-821, ПК12-21Д821, ПК12-21-822, ПК12-21Д822

Рисунок 6

На рис. 1 приведен переключатель, состоящий из приводной рукоятки, сочлененной подвижно с управляющей крестовиной; корпуса, содержащего сферический подпятник, служащий опорой для приводной рукоятки, и микровыключателей. Исполнения переключателей, приведенные на рис. 2, дополнительно имеют два замыкающих полюса с внешними выводами, управляемых толкателем. Переключатели с защитной резиновой манжетой от попадания стружки (см. рис. 3 и 4) дополнительно комплектуются пластмассовым колпаком. Установка переключателей производится на металлических и изоляционных панелях толщиной 1 6 мм с помощью фронтального кольца и набора резиновых прокладок. Размеры установочного отверстия в панели приведены на рис. 7, установочных прокладок – на рис. 8.

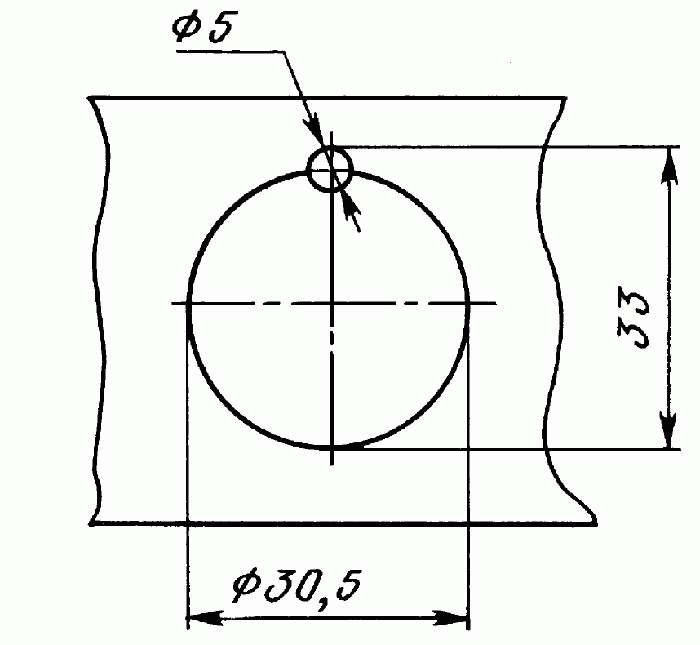

Размеры установочного отверстия в панели для установки переключателей

Рисунок 7

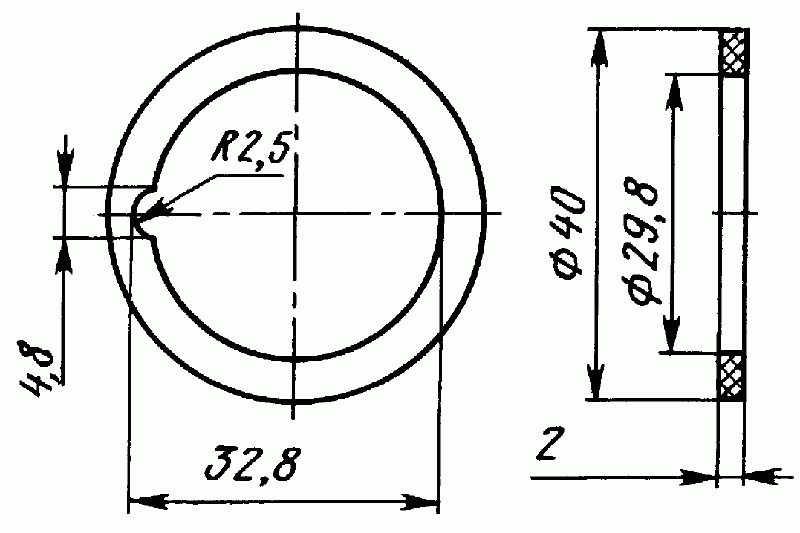

Размеры установочных резиновых прокладок В качестве контактных элементов в переключателях применены микровыключатели типа МП1101Л (ТУ 16-526.329 78), работа которых при двух коммутируемых нагрузках допускается только с общей внешней точкой электрической схемы, приведенной на рис. 9.

Рисунок 8

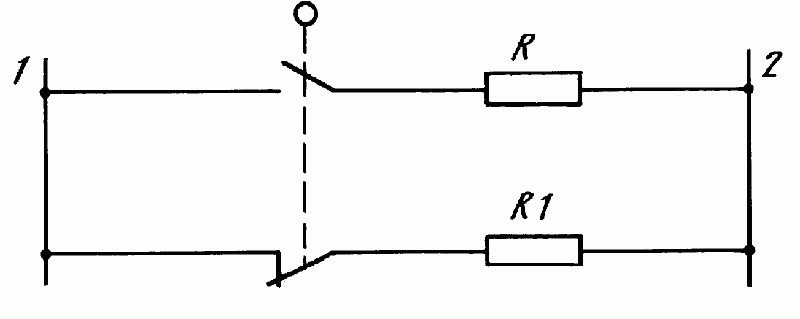

Электрическая схема включения нагрузки

Рисунок 9

Комплектация

Комплектность

В комплект поставки входят переключатель, техническое описание и инструкция по эксплуатации (1 экз. на партию не менее 10 переключателей, направляемых в один адрес, если иное количество не оговорено в заказе).
Запасные части не поставляются.
