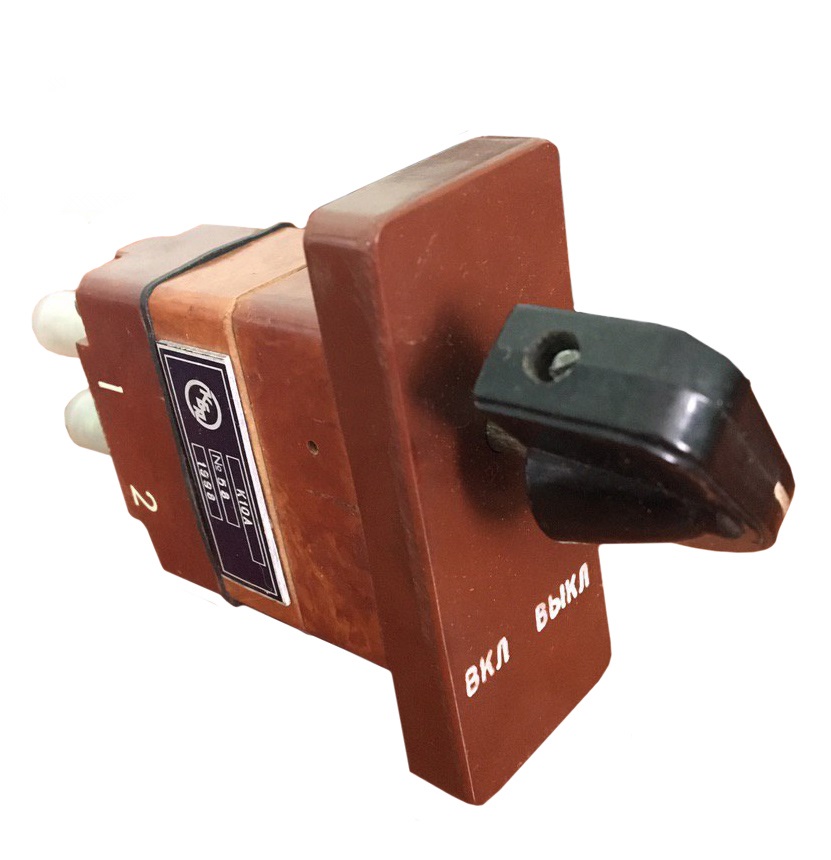

Переключатель пневматический К10А

Average: 9 (1 vote)
Категория:

Переключатель пневматический К10А предназначен для переключения воздушного потока, который присутствует в схемах как автоматического, так и дистанционного управления.

Устройство и принцип действия

Пневматический переключатель типа К10А является устройством клапанного типа. Есть возможность переключать прибор в ручном режиме при помощи специальной ручки. Переключатели производят с климатическим исполнением У2.

Устройство позволяет монтирование в любых положениях. В монтаже переключателей К10А используются два крепежных отверстия типа М4. Для прокладки воздушной линии используется трубопровод, внутренний диаметр которого составляет 0,6 см.

Технические характеристики
Параметры Значения
Номинальное давление, кПа до 600
Мощность выходного сигнала (расход сжатого воздуха при перепаде давления на переключателе) 140 кПа, не менее м3 12
Условный проход, мм 6
Число переключаемых положений 2
Температура окружающего воздуха, °С минус 30… +50
Усилие срабатывания переключателя, не более, кг 5
Вероятность безотказной работы за 2000 ч (или 144000 циклов срабатываний при частоте срабатывания 0.02 Гц) 0.92
Масса, кг 0.14

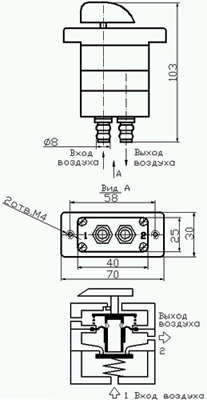

Рис.1. Схема переключателя пневматического К10А

Рис.1. Схема переключателя пневматического К10А
