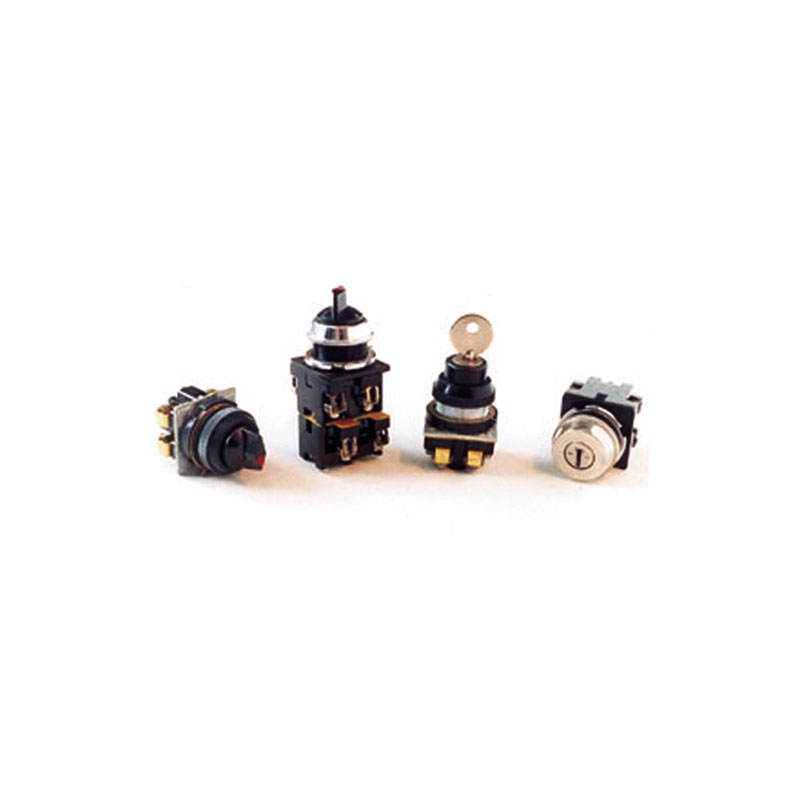

Переключатель ПЕ

Голосов: 1
Документация:
Паспорт(986.51 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Переключатель ПЕ это устройство, которое применяется в цепях электрического тока, для проведения коммутации.

Об оборудовании

Переключатель применяется для комплектации панелей, пультов и шкафов управления. Успешно эксплуатируется в стационарных установках. Серия ПЕ имеет уникальные блоки контактов. Основное отличие заключается в направленности управляющего устройства. Все переключатели снабжаются защитной оболочкой. Привод и запасные части переключателя, специально изготавливаются из материала, который является стойким к химическим веществам.

Условия для рабочего процесса

 Применяется на высоте до 4,3 километров. Воздушная среда не должна иметь в своем составе едкие газы, пары или высокую степень загрязненности. Устройство без проблем работает в помещениях с высоким процентом влажности воздуха. При помощи специального заводного ключа, переключатель вводится в рабочее состояние. Отверстие для ключа находится на рукоятке переключателя.

Характеристики

  • Износостойкость устройства равна 1 миллиону срабатываний (циклов).
  • Исполнение № 1 имеет два замыкающих контакта. Исполнение № 2 имеет один замыкающийся и один размыкающийся контакты.
  • Номинальный рабочий ток 10 Ампер.
  • Изоляционное напряжение 660 Вольт.
  • Минимальное рабочее напряжение 12 Вольт.
  • Минимальный рабочий ток 0,05 Ампер.
  • Вес изделия зависит от модификации: минимальный вес 100 грамм, максимальный вес 205 грамм.

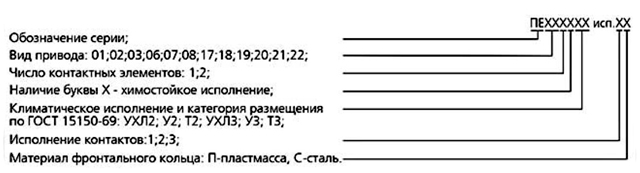

условное обозначение переключателя ПЕ

Схема условного обозначения переключателей ПЕ

Модификации

  • Размеры переключателей серии ПЕ011, ПЕ021, ПЕ031, ПЕ061, ПЕ071 и ПЕ081: длина 4 см, ширина 4,2 см, высота 7,3 см.
  • Размеры переключателей серии ПЕ012, ПЕ022, ПЕ032, ПЕ062, ПЕ072 и ПЕ082: длина 4 см, ширина, 4,2 см, высота 9,8 см.
  • Размеры переключателей ПЕ171, ПЕ181, ПЕ201, ПЕ211и ПЕ221: длина 4 см, ширина 4,2 см, высота 9,9 см.
  • Размеры переключателей ПЕ172, ПЕ182, ПЕ202, ПЕ212 и ПЕ222: длина 4 см, ширина 4,2 см, высота 124 см.
  • Переключатель ПЕ191 имеет следующие габариты: длина 6,3 см, ширина 6,3 см, высота 10,9 см.
  • Установочное отверстие для ключа имеет диаметр 3,5 См. Ключ общей длиной 4,6 см, диаметр головки 2,4 см.
