Блок переключения резерва БПР-58

Average: 9 (1 vote)
Категория:

Блок переключения резерва БПР-58 предназначен для переключения управляющих сигналов с основного на резервный комплект оборудования (контроллеров, регуляторов и др.) в случае отказа основного комплекта.

Область применения

Блок может быть использован в АСУ ТП, в энергетике, металлургии, химической и других отраслях промышленности.

Устройство и принцип действия

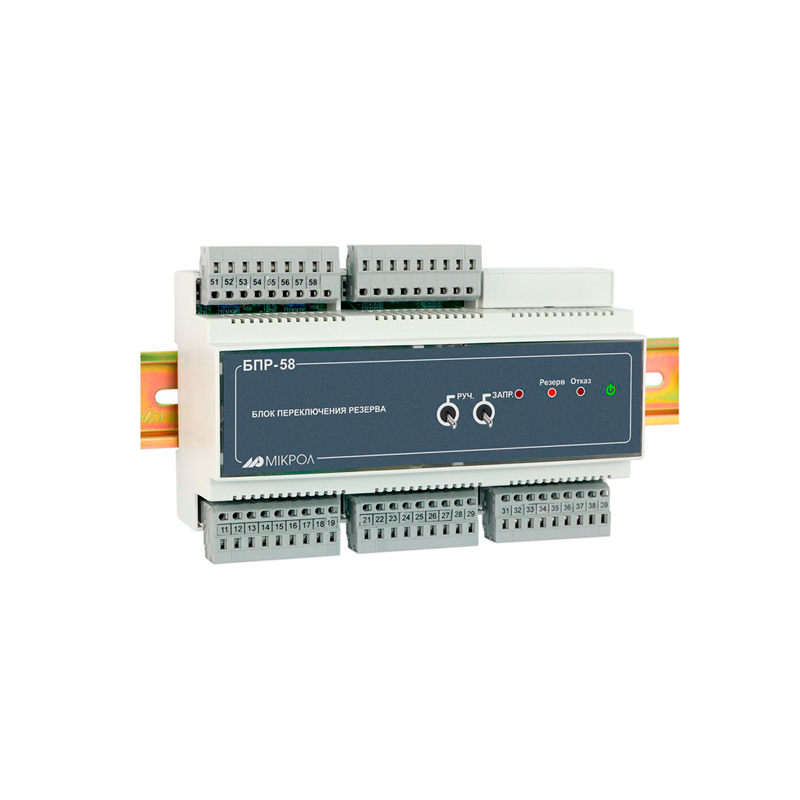

Блок состоит из двух половинок литого ударопрочного пластмассового корпуса. Внутри корпуса размещена несущая плата с печатным монтажом. На задней стенке блока установленные захваты для монтажа на DIN рельс. На передней стенке блока расположены индикаторы наличия напряжения питания, а также индикаторы и переключатели режимов работы.

Клеммные колодки X2 и X3 служат для присоединения коммутируемых выходов, клеммная колодка X1 - для присоединения выхода БПР-58 к исполнительным механизмам. Клеммная колодка X5 служит для подключения управляющих сигналов.

Коммутацию восьми цепей, выходящих на клеммную колодку X1, осуществляют замыкающие контакты восьми реле К3, К4…К10. Коммутацию цепи между клеммами 54, 55 и 56 клеммной колодки X5 осуществляет замыкающий контакт реле К11. Включением реле К3-К11 управляет реле К2 через замыкающий контакт. Одновременно с включением реле К3-К11 и переключением их контактов загорается индикатор "Резерв". Коммутацию цепи между клеммами 54, 55 и 56 клеммной колодки X5 можно использовать для формирования управляющего сигнала, подаваемого на входы "Резерв" модулей МУС2 или ПРЦ7, а можно использовать для переключения девятой (в дополнение к восьми на клеммных колодках X1, X2, X3) цепи выходных сигналов подключаемого оборудования.

Реле К1 включается при размыкании цепи "Upr1”, размыкании цепи между клеммами 51 и 58 клеммной колодки X5. При включении реле К1 загорается индикатор "Отказ".

Включение реле К2 происходит либо при нажатии кнопки с фиксацией S1.2 (кнопка "Ручн") 0 ручное переключение, либо при замыкании цепи "Upr3” (замыкании цепи между клеммами 53 и 58 клеммной колодки X5), либо при размыкании цепи "Upr1” (включение реле К1) и замыкании цепи "Upr2” (замыкании цепи между клеммами 52 и 58 клеммной колодки X5). В последнем случае для отключения реле К2 (возврата блока БПР-58 в исходное состояние) недостаточно разомкнуть цепь "Upr2”, необходимо также замкнуть цепь "Upr1”.

Кнопка с фиксацией S1.1 (кнопка "Запр." - запрет переключения) является приоритетной: при нажатии реле К3-К11 обесточиваются и ни одним из указанных способов нельзя вызвать переключение. При нажатии кнопки загорается индикатор "Запр.".

В БПР-58 предусмотрен встроенный источник постоянного тока 24VDC, 0,2Adc (контакты разъема 57-58 Х5).

Техническая характеристика Значение
Коммутационные характеристики
Количество коммутируемых сигналов 8 (9)
Коммутационная способность контактов реле 48 VDC, 0.4 A постоянного тока,
48 VAC, 0.4 A переменного тока cosφ=1 (резистивная нагрузка)
Электрические данные
Напряжение питания от 187 В до 242 В переменного тока
Потребляемая мощность, не более 10 ВА
Корпус и условия эксплуатации
Размер корпуса (ВхШхГ) 110 х 160 х 58 мм
Монтажная глубина 63 мм
Степень защиты IP30
Масса преобразователя, не более 0,5 кг
Температура окружающей среды от -40 ºС до +70 ºС
Обозначение Наименование Количество
ПРМК. 423142.002 Блок переключения резерва БПР-58 1
ПРМК. 423142.002 ПС Паспорт 1
ПРМК. 423142.002 РЭ Руководство по эксплуатации 1*
232-209/026-000 Розетка угловая 4
232-203/026-000 Розетка угловая 1
231-131 Рычаг монтажный 1
* - 1 экз. при поставке любого количества блоков данного типа в один адрес
