Переключатели ПГ3

Голосов: 2
Документация:
Этикетка(1.15 МБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

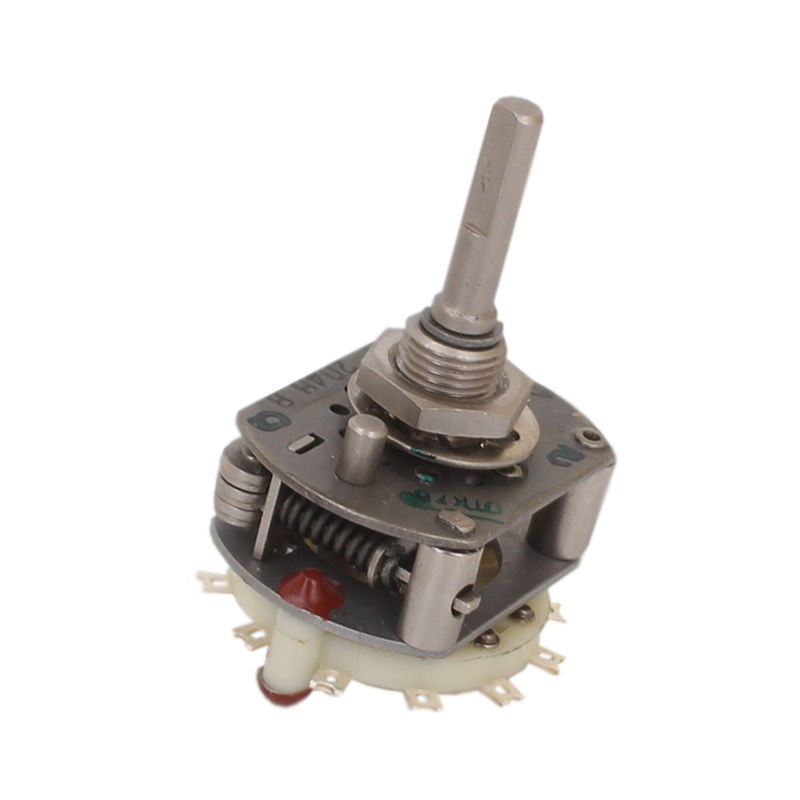

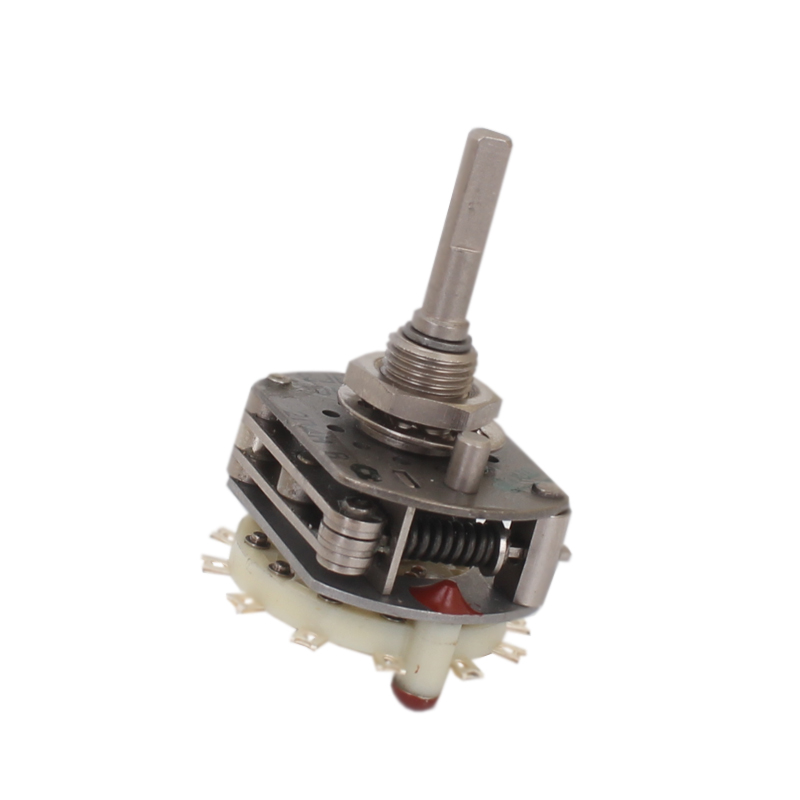

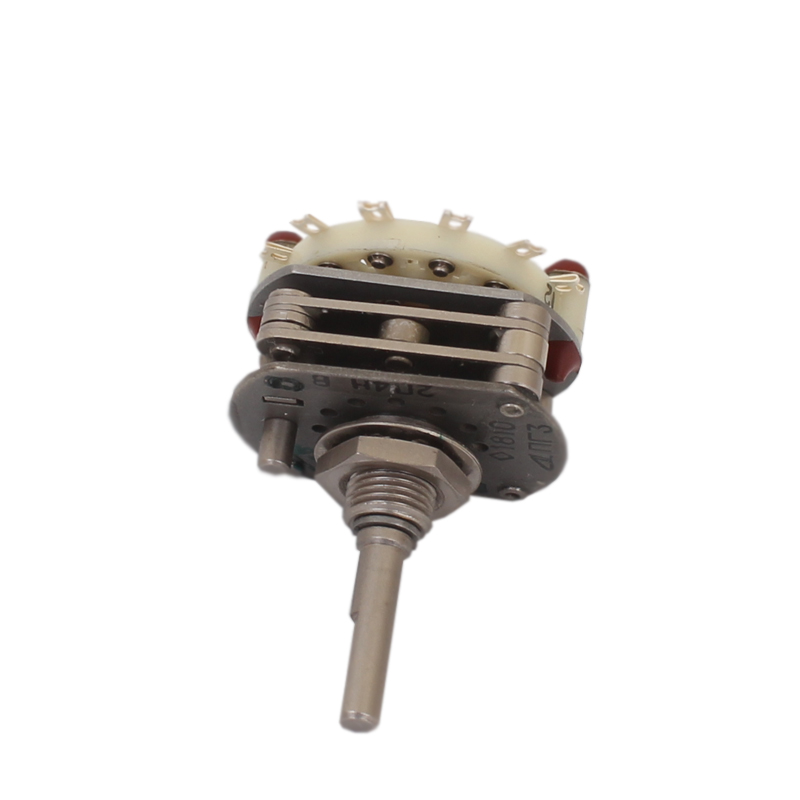

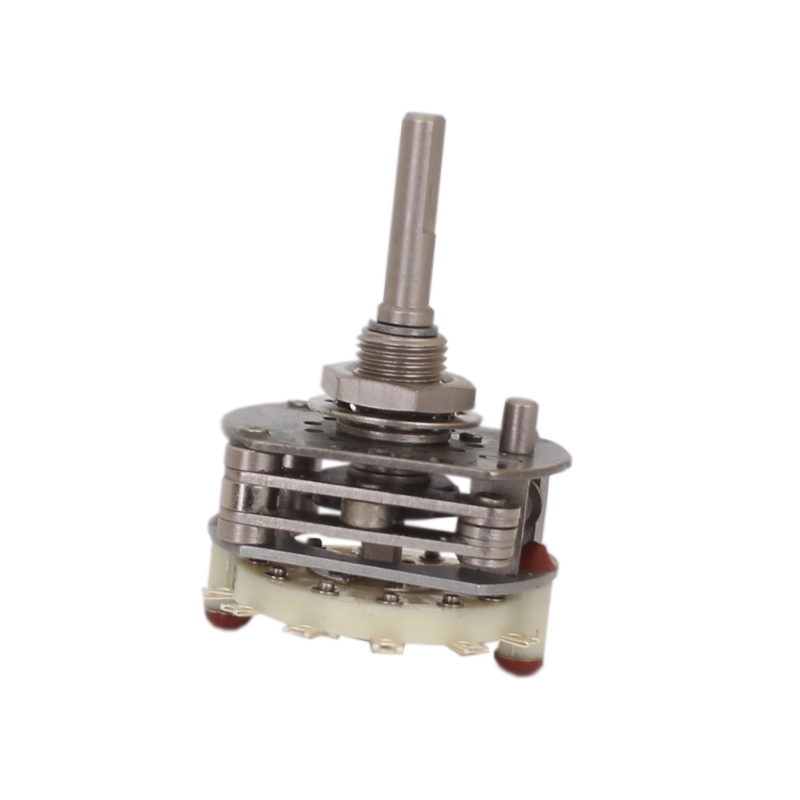

Переключатели ПГ3 предназначены для коммутации электрических цепей постоянного и переменного токов.

Структура условного обозначения

Переключатели обозначаются так: ПГ3-2(3, 4, 5, 6, 8, 11)П1(2, 3, 4, 5, 6, 8, 9, 10, 12, 15, 16, 20)Н В ОЮ0.360.048 ТУ, где:

  • ПГ3 - тип переключателя;
  • 2 (3, 4, 5, 6, 8, 11) П - количество рабочих положений;
  • 1 (2, 3, 4, 5, 6, 8, 9, 10, 12, 15, 20) Н - количество направлений;
  • В - всеклиматическое исполнение по ГОСТ 15150-69;
  • ОЮ0.360.048 ТУ - обозначение технических условий.
Технические характеристики
Наименование Значения
Ток, А от 1·10-4 до 0,5
Min напряжение, В 5·10-2
Max напряжение, В:
  • при активной нагрузке
  • при индуктивной нагрузке:
  • ток постоянный
  • ток переменный
250
36
127
Max коммутируемая мощность, Вт (В·А) 25 (25)
Испытательное напряжение, В (эфф ) 750
Сопротивление контакта, Ом 0,02
Сопротивление изоляции, МОм 1000
Емкость, пФ
  • между соседними электрически несоединенными контактами
  • между замкнутым контактом и корпусом



1,5
4

Момент переключения, Н·м (кгс·см) от 0,15 (1,5) до 0,7 (7)
Число коммутационных циклов в зависимости от электрических
режимов и рабочей температуры
от 1250 до 12500
Min наработка на отказ, ч 25000
Срок сохраняемости, лет 25

Условия эксплуатации

  • Синусоидальная вибрация:
    • диапазон частот, Гц 1-1000;
    • амплитуда ускорения, м/с2 (g) 100 (10).
  • Механический удар многократного действия:
    • пиковое ударное ускорение, м/с2 (g) 750 (75);
    • длительность действия, мс 2-6.
  • Механический удар одиночного действия:
    • пиковое ударное ускорение, м/с2 (g) 5000 (500);
    • длительность действия, мс 0,1-2.
  • Линейное ускорение, м/с2 (g) 500 (50);
  • Атмосферное пониженное рабочее давление, Па (мм рт ст ) 0,67·10^3 (5);
  • Повышенная рабочая температура среды, °С 85;
  • Пониженная рабочая температура среды, °С минус 60;
  • Смена температур °С от 85 до минус 60;
  • Повышенная относительная влажность воздуха при 35 °С, %, не более 98;
  • Соляной туман;
  • Иней, роса;
  • Плесневые грибы;
  • Солнечное излучение.
