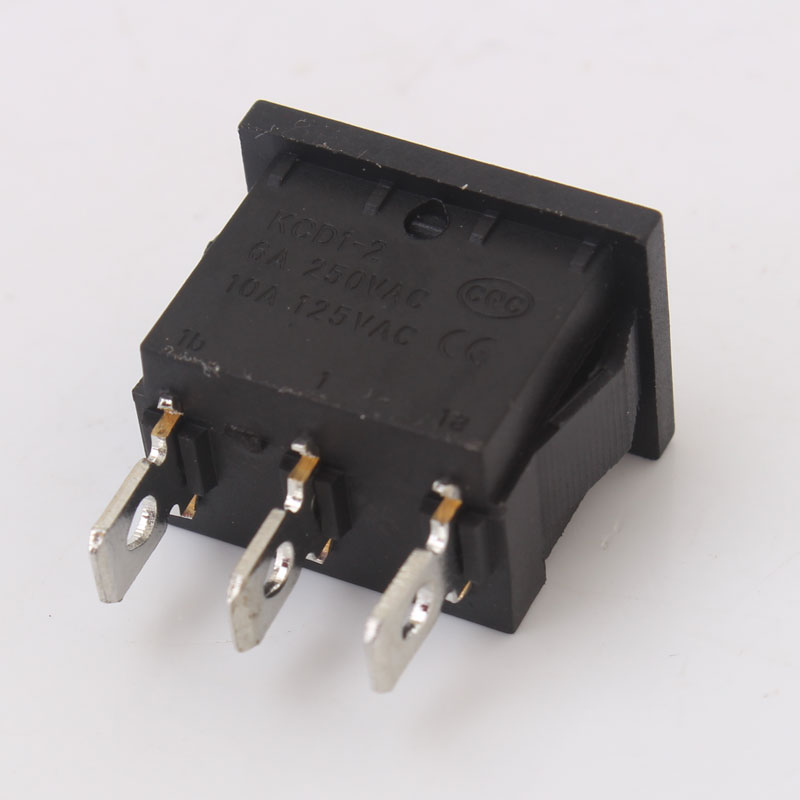

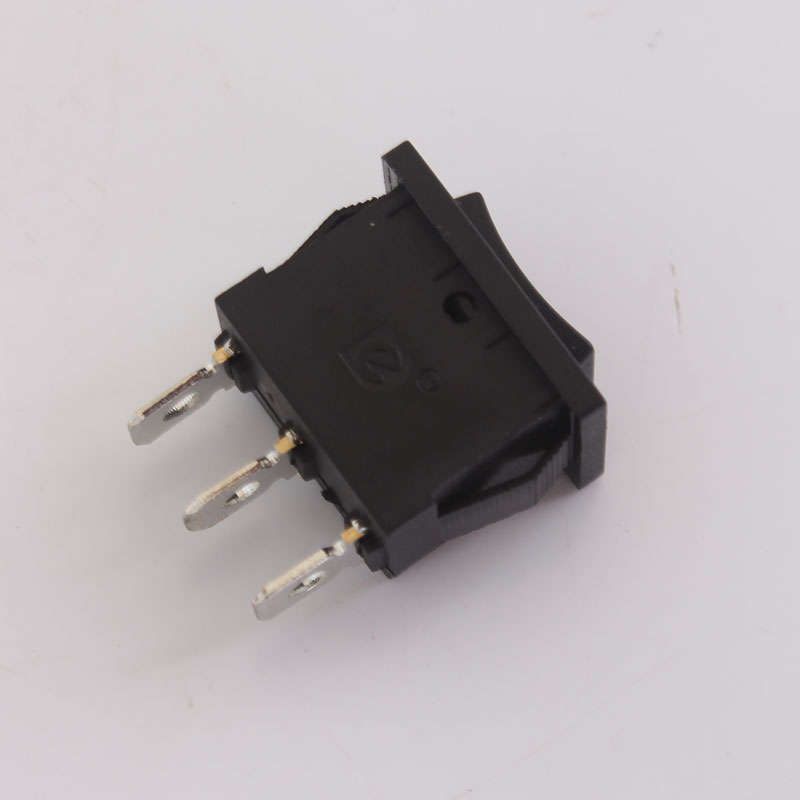

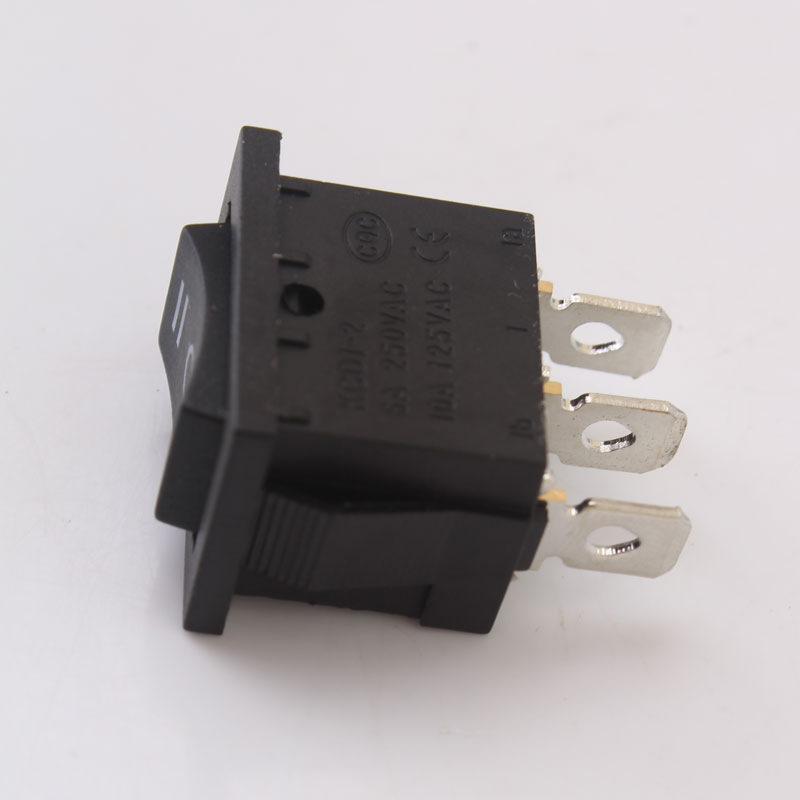

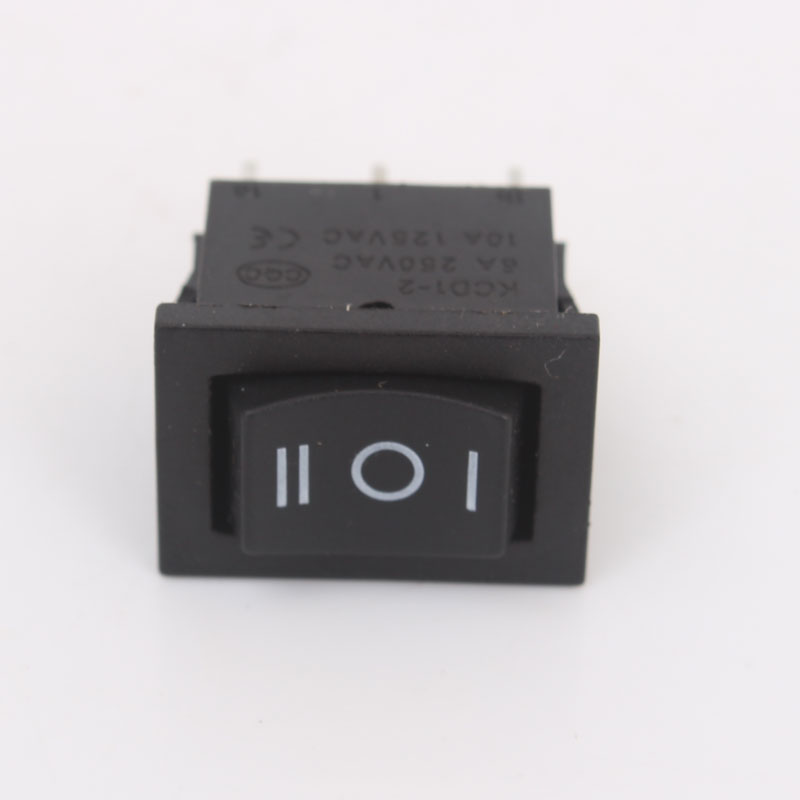

Переключатель KCD1-2-103

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Переключатель KCD1-2-103 соответствует ДСТУ IEC 60947-5-1 и предназначен для коммутации низковольтных электрических цепей управления, питания и т.д.

Характеристики

Тип переключателя 1-клавишный
Количество положений 3 (I-O-II)
Тип контактов 1 перекидной
Цвет черный/черный
Наличие подсветки нет
Максимальное рабочее напряжение Ue max, В 250
Номинальный рабочий ток Ie при Ue=125 В, А 10
Номинальный рабочий ток Ie при Ue=250 В, А 6
Сопротивление контакта, мОм ≤35
Механическая износостойкость, циклов 105
Электрическая износостойкость, циклов 104
Диэлектрическая прочность, В AC 1500, 1 мин
Диапазон рабочих температур, °C -10...+65

Схемы

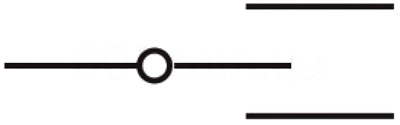

Рис.1. Электрическая схема переключателя на 3 положения KCD1-2-103
Рис.1. Электрическая схема переключателя на 3 положения KCD1-2-103

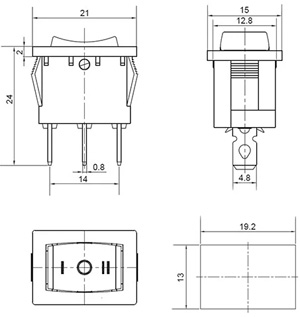

Рис.2. Чертеж переключателя на 3 положения KCD1-2-103
Рис.2. Чертеж переключателя на 3 положения KCD1-2-103

Комплектация

  • Переключатель KCD1-2-103 - 1 шт,
  • Упаковка - 1 шт.
