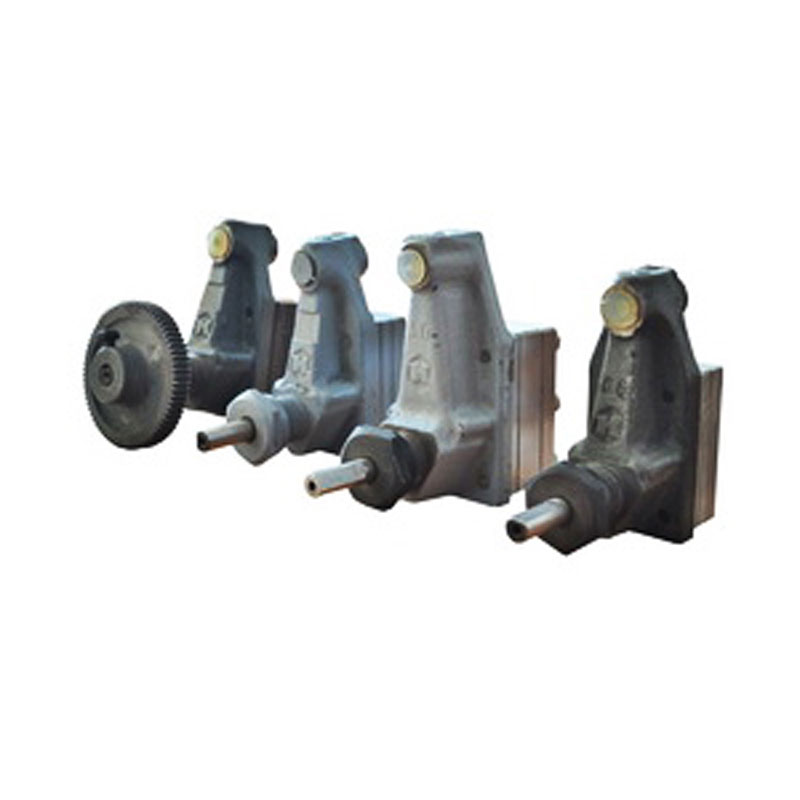

Насос 11НШ

Насос 11НШ используются для инжектирования и дозировки растворов вискозы и ацетата целлюлозы, при производстве синтетических волокон.

Устройство и работа насосов 11НШ

Перекачиваемый раствор по трубопроводу подается в канал всасывания насоса, откуда попадает в специальные выемки, расположенные между зубьями шестерен насосного блока. В результате переноса раствора, он поступает в камеру нагнетания и, посредством создавшегося давления, выдавливается в устройство формирования волокон.

Насосы данной представляют собой чугунный корпус, на котором жестко закреплен блок перекачки, представляющий собой наборку шестерней заключенных в пластинчатый корпус, которые при вращении переносят раствор через блок и создают необходимое давление.

Насосный блок, изготавливается из высокопрочной стали стойкой к температурным и механическим воздействиям.

Исправная работа насосов зависит от условий эксплуатации и вязкости перекачиваемых растворов, при превышении допустимой вязкости возможно разрушение механизма насосного блока. В виду того, что в насосах данной серии используются сальниковые уплотнители, необходимо следить за их состоянием, и при необходимости проводить их своевременную замену.

Изделия серии отличаются между собой габаритными размерами, и соответственно расположением крепежных отверстий, эту особенность необходимо учитывать при выборе и заказе изделия и уплотнительных материалов.

Модельный ряд представлен такими моделями и параметрами работы:

Правильное наименование модели

Вязкость раствора может иметь показатель

Размер оптимальной температуры

Вал вращается с выбранной частотой

Какого размер давление получается

Вращение вала

Насос 11НШ-0,3И1

От 5 Па до 15 Па

19,5…40,5 градусов



Минимум 5 оборотов, максимум 40 оборотов, совершаемых за 60 секунд

1 МПа



левое

Насос 11НШ-1,8А4

Насос 11НШ-1,8А4

От 50 Па до 100 Па

54,5…810,5 градусов

4 МПа

Насос 11НШ-2,4А

10 МПа

Правое

Насос 11НШ-3ИС





От 5 Па до 15 Па





19,5…40,5 градусов





1 МПа



Левое

Насос 11НШ-6И4

Насос 11НШ-12И2

Насос 11НШ-20И1

Правое

Насос 11НШ-25И2

Левое
