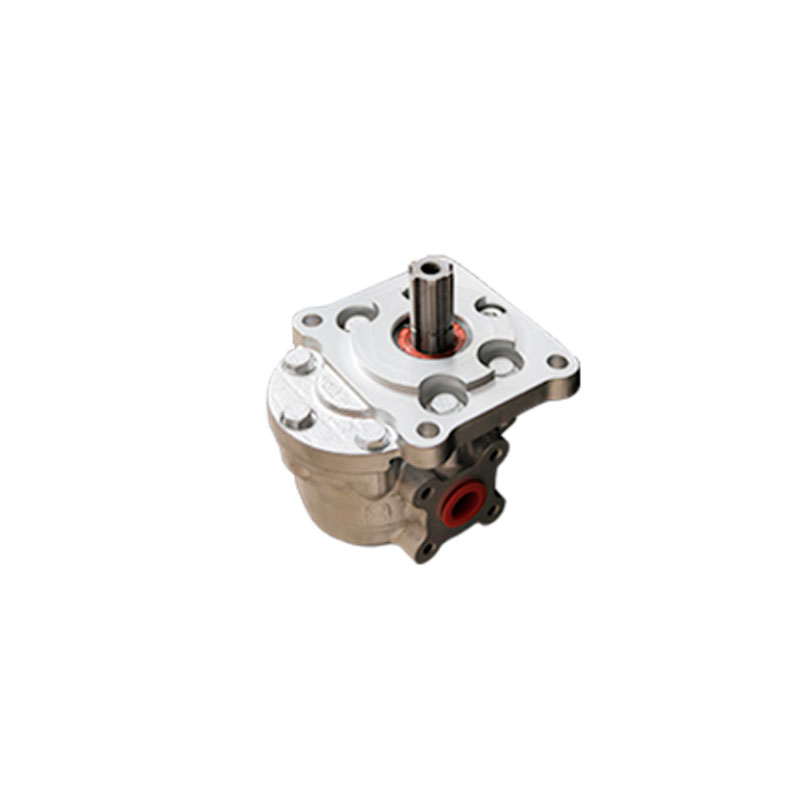

Насосы шестеренные НШ серия Д

Наименование параметра

Обозначение насоса

НШ6-3

НШ6Д-3

НШ10Г-3,

НШ10Д-3

НШ14Д-3

НШ16Д-3,

НШ16Т-3

Рабочий объем, см³

6,3

6,2

10,0

13,75

15,6

Номинальная частота вращения, с^-1

50

40

40

  Давление на выходе, МПа

• номинальное
• максимальное

16

21

Коэффициент подачи не менее

0,9

0,9

0,92

Номинальная подача,  л/мин

16,2

16,1

22,0

30,3

34,4

КПД  не менее

0,8

Номинальная мощность,  кВт, не более

6,8

6,1

8,4

10,3

11,7

Масса,  кг

1,45

1,8

1,9

2,4

2,5

Наименование параметра

Обозначение насоса

Рабочий объем, см³

24,55

31,7

40,4

49,1

Номинальная частота вращения, с^-1

40

  Давление на выходе, МПа

• номинальное
• максимальное

16

21

Коэффициент подачи не менее

0,92

0,94

Номинальная подача,  л/мин

54,2

71,5

91,1

110,8

КПД  не менее

0,81

0,83

Номинальная мощность,  кВт, не более

18,5

24,0

30,5

35,6

Масса,  кг

4,0   4,1

4,3

4,65

Наименование параметра

Обозначение насоса

НШ100В-3

НШ125Д-3

Рабочий объем, см³

100,0

125,0

  Номинальная частота вращения, с^-1

32

  Давление на выходе, МПа

• номинальное
• максимальное

16

21

Коэффициент подачи не менее

0,95

Номинальная подача,  л/мин

173,4

216,7

КПД  не менее

0,83

Номинальная мощность,  кВт, не более

66,4

83,0

Масса,  кг

14,3

17,2

Наименование параметра

Обозначение насоса

НШ10Д-4

НШ32Д-4

НШ40Д-4

НШ63Д-4

НШ100Д-4

Рабочий объем,см³

10,0

31,7

40,4

62,8

100,0

Номинальная частота вращения, с^-1

40

32

  Давление на выходе, МПа

• номинальное
• максимальное

20

25

Коэффициент подачи не менее

0,93

0,94

0,95

Номинальная подача,  л/мин

22,3

71,5

91,1

113,3

173,4

КПД  не менее

0,83

0,82

0,82

Номинальная мощность,  кВт, не более

9,4

29,0

38,0

52,3

103,8

Масса,  кг

2,0

5,15

5,5

6,3

14,7
