Насосы 33НШ, 54 НШ, 55НШ, 56НШ

Документация:
Паспорт(1.52 МБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Насос 33НШ, Насос 54НШ, Насос 55НШ, Насос 56НШ используются для инжектирования  и дозировки расплавов материала поликапроамид и материала полиэтилентерефталат при процессе изготовления химических видов нитей.

Устройство и работа насосов 33НШ, 54НШ, 55НШ, 56НШ

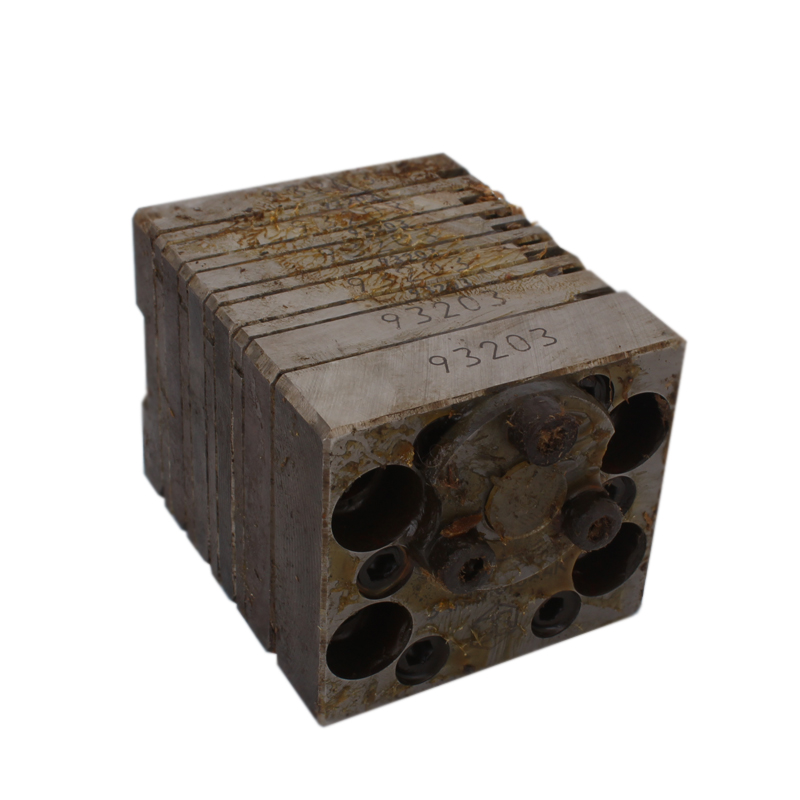

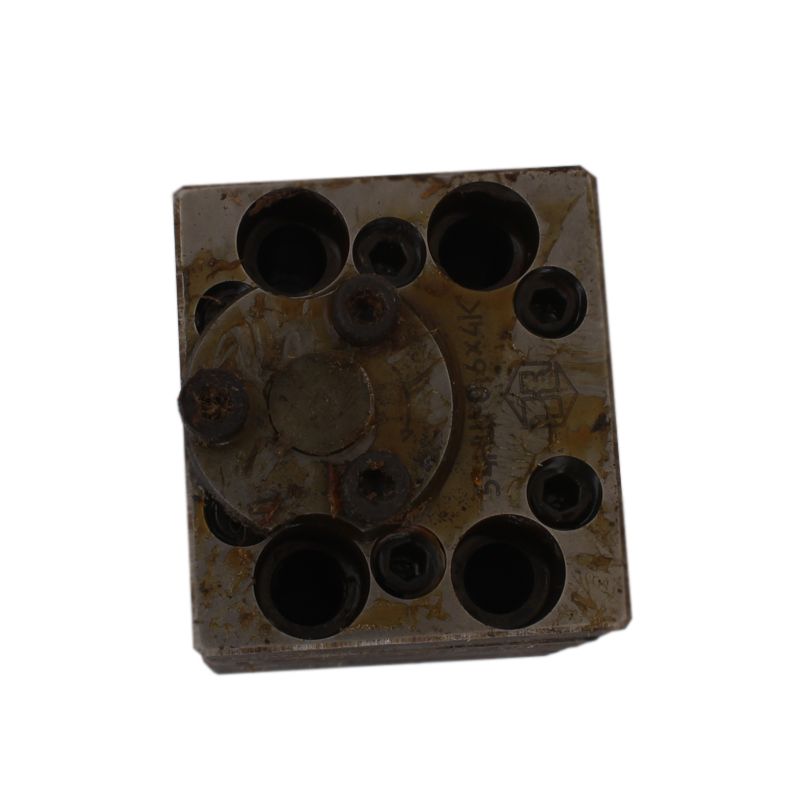

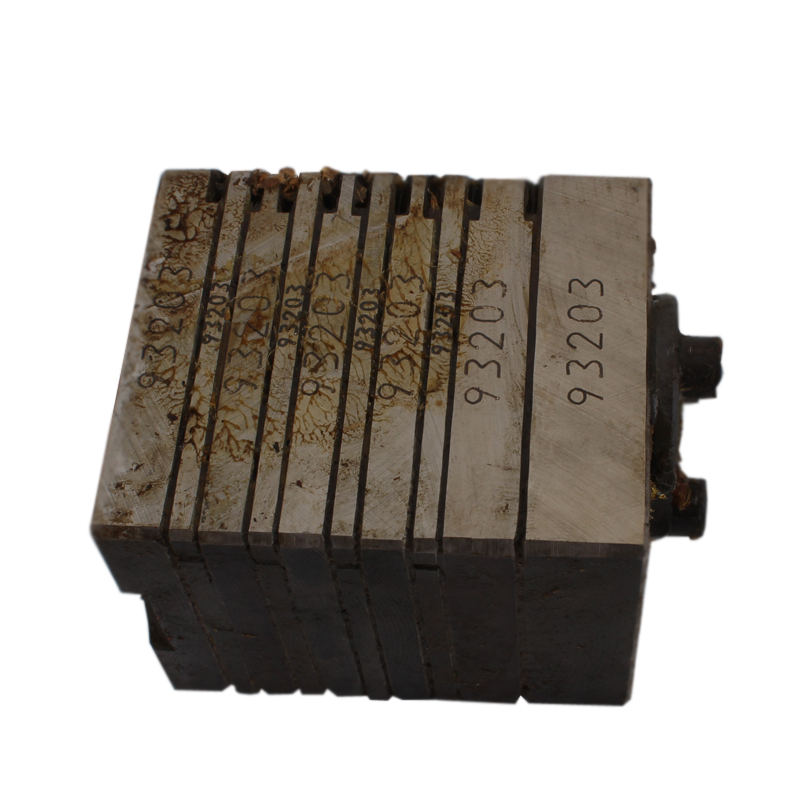

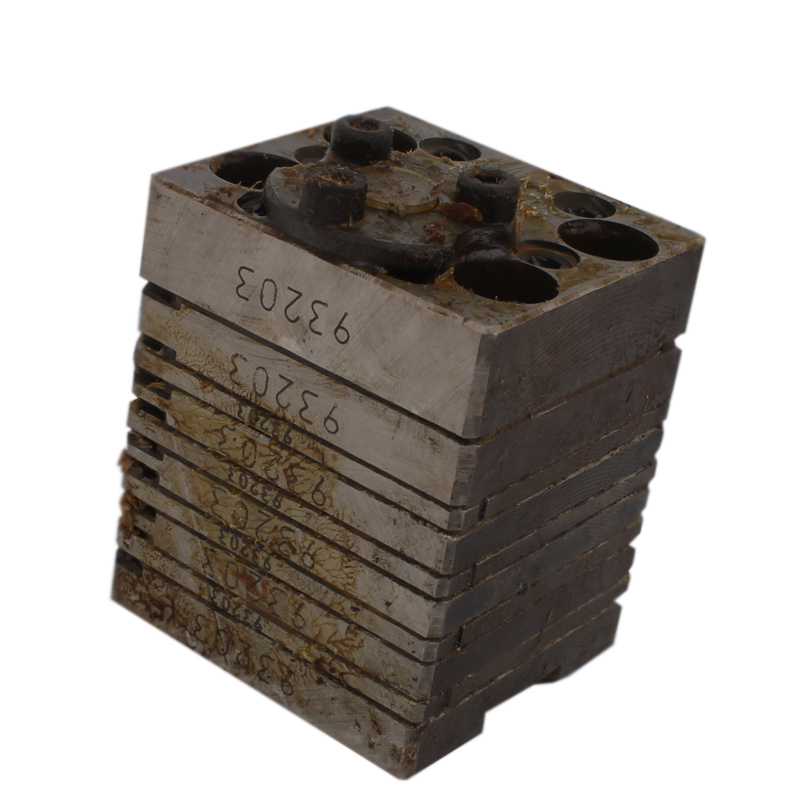

Устройства представляют собой набор пластин, в которых вращается определенное количество прямозубых цилиндрических шестерен, с одинаковым количеством зубьев на каждой шестерне.

Помимо указанных параметров насосы могут отличаться габаритными размерами, поэтому, при оформлении заказа, следует уточнять тип и размеры требуемого устройства.

Рабочая температура, для всех типов насосов, одинаковая и составляет – 320 0C, частота вращения также не отличается, в независимости от типа и может регулироваться в пределах – 8 – 40 об\м.

Все типы устройств выполнены из сталей устойчивых параметров по воздействию сильной коррозии и окружающих высоких показателей температуры.

Весь рабочий процесс устройства является вращением шестерен, а жидкий расплав, идя из приемной камеры, попадает в специальные впадины, находящиеся между зубьями. В результате переноса расплава, он попадает в камерное отделение нагнетания и, посредством создавшегося давления, выдавливается в фильерный комплект.

Характеристики

Помимо количества шестерен и потоков типы насосов отличаются по максимально допустимой вязкости перекачиваемого расплава и создаваемым давлением, на выходе из устройства. Различие типов устройства приведено в таблице:

№ п\п

Тип устройства

Максимальная вязкость расплава, Па 0C

Давление расплава на выходе из устройства, Мпа

1

33

150-750

50

2

54

150-250

50, (54НШ-1,2х4К – 40)

3

55

150-750

50, (55НШ-2.4х4К - 40)

4

56

150-750

50

Модификации

Насосы выпускаются четырех типов, которые отличаются количеством потоков и рабочих шестерен:

  • Насос 33НШ – работают с двумя потоками, две шестерни. Модели: Насос 33НШ-0,3х2К; Насос 33НШ-0,6х2К; Насос 33НШ-1,2х2К; Насос 33НШ-2,4х2К.
  • Насос 54НШ – на четыре потока, две шестерни. Модельный ряд: Насос 54НШ-0,3х4К; Насос 54НШ-0,6х4К; Насос 54НШ-1,2х4К.
  • Насос 55НШ – на четыре потока, три шестерни. Делаются в моделях: Насос 55НШ-0,3х4К; Насос 55НШ-0,6х4К; Насос 55НШ-1,2х4К; Насос 55НШ-2,4х4К.
  • Насос 56НШ – на четыре потока, три шестерни. Можно заказать в модели: Насос 56НШ-0,3х4К; Насос 56НШ-0,6х4К.
