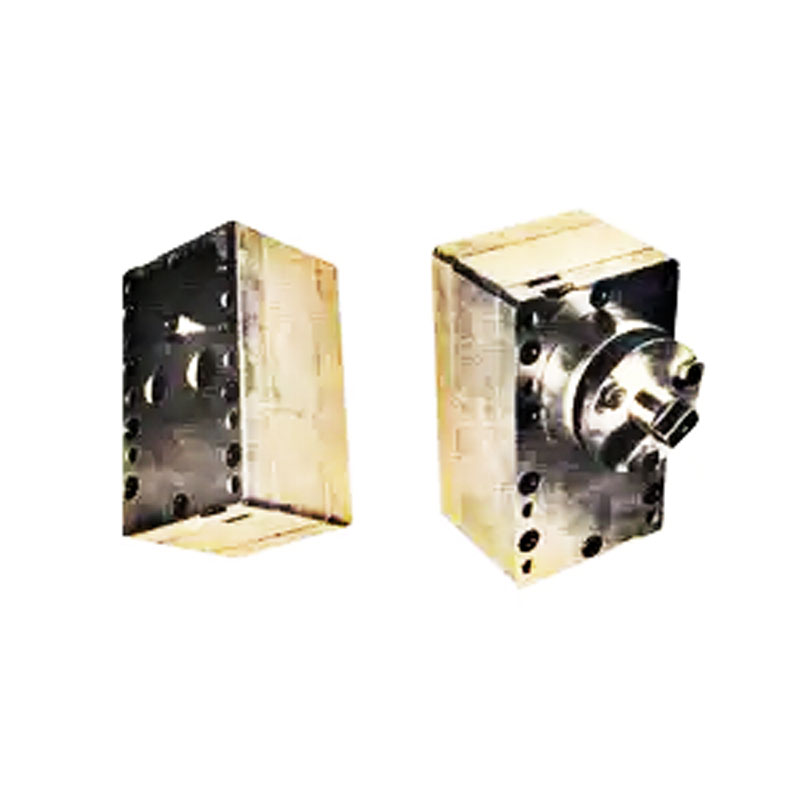

Насосы НШ 150НИ4, 15НШ-75НИ, 16НШ-150НИ3

Насос НШ-150НИ4, Насос 15НШ-75НИ и Насос 16НШ-150НИ3 – специализированные шестеренные насосы, выполняемые из износостойких материалов и предназначенные по функциям для прямого использования в химической промышленности. Отличаются простотой конструкции, легкостью обслуживания, компактными габаритами и длительным сроком службы. Могут проходить установку в горизонтальном положении пространства или вертикальном положении пространства. Привод насосов осуществляется от приводного механизма промышленного оборудования, в комплексе которого установлен непосредственно сам насос.

Назначение насосов НШ

Насосы типа исполнения шестеренные, марка НШ изначально настроены для ведения в работу в обычном качестве малейшей составной, комплектной части современного производственного комплекса по выпуску химических волокон и используются для дозировки, а также нагнетания в рабочую зону подготовленного раствора полиакрилонитрила. Кроме того, допускается применение данного типа насосов для подачи иных материалов со схожими характеристиками по вязкости и температуре.

По своей конструкции НШ насосы выполнены в форм-виде прямоугольного корпуса из специальных износостойких сортов стали. Корпус представляет собой блочную конструкцию из трех пластинчатых блоков. В среднем блоке вмонтированы две шестерни цилиндрической формы, имеющие равное количество прямых зубьев. В процессе работы устройства перекачиваемый материал попадает из камеры всасывания в пространство между железными зубьями встроенных шестерен, а потом переносится внутрь камеры нагнетания, откуда под давлением поступает в контур подключенного оборудования.

Правильная марка

Насос НШ 150НИ4

Насос 15НШ-75НИ

Насос 16НШ-150НИ3

Тип устройства

Насос шестеренный, специализированный

Расположение устройства

Стационарное

Количество болтов крепления

8

6

Подача, номинал, см3/об.

150,0

75,0

150,0

Давление перекачиваемого материала на выходе, номинал, МПа

4,0

Частота вращения приводного вала, об/мин:

Минимум

10

Максимум

45

Вязкость перекачиваемого материала, Па*с:

Минимум

2

Максимум

60

Разрешенная температура перекачиваемого материала, °С:



20

Максимум

40

Габаритные характеристики, мм:

 - размер

 - монтажный размер

 - размер (диаметр) входа/выхода



260х300х158

220х130

30/30



260х214х210

130х110

30/30



260х220х158

130х110

35/30

Весовые характеристики (масса), не более, кг

46,0

36,5

42,0

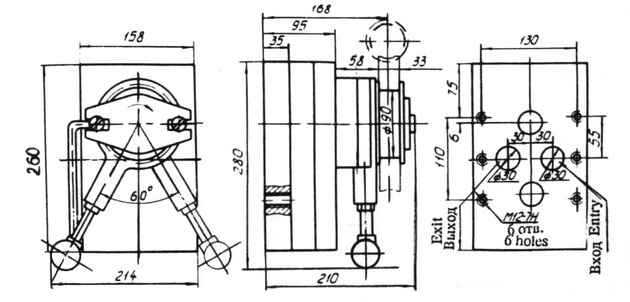

Размеры насоса 15НШ-75НИ

15НШ-75НИ

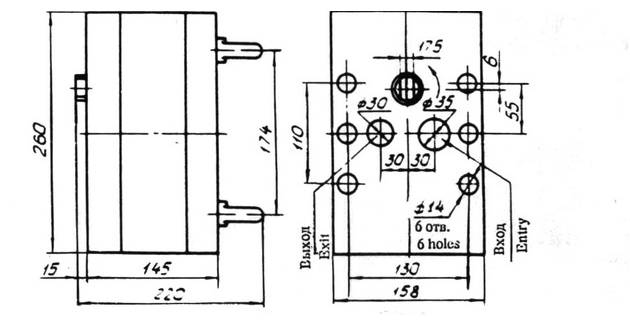

Габариты 16НШ-150НИ3

16НШ-150НИ3

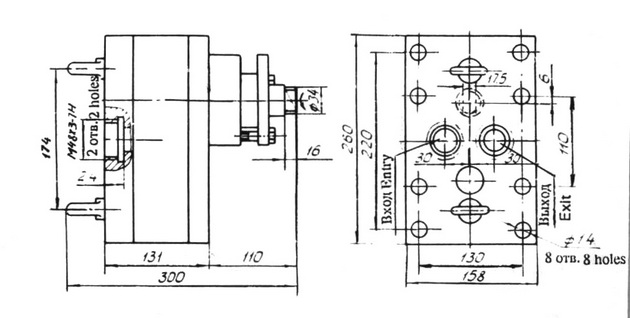

Габариты НШ-150НИ4

НШ-150НИ4
