Описание
Насос НШМ – линейка специализированных насосов шестеренного типа. Устройства данной модификации работают в качестве составной части насосных агрегатов и приводятся в действие эл.двигателем. Разрешен монтаж устройства в горизонтальном положении на твердой основе, гарантирующей отсутствие чрезмерных вибрации в соответствии с ГОСТ 12.1.012-90.
Назначение насосов НШМ
Насосы от «Каммаша» предназначены преимущественно для эксплуатации в системах локальной перекачки различных нефтепродуктов, не имеющих каких-либо механических примесей и соответствующих поддерживаемым параметрам по вязкости и температуре. Кроме того, данный тип насосов может применяться в качестве устройства подачи мазутного топлива в котельные установки.

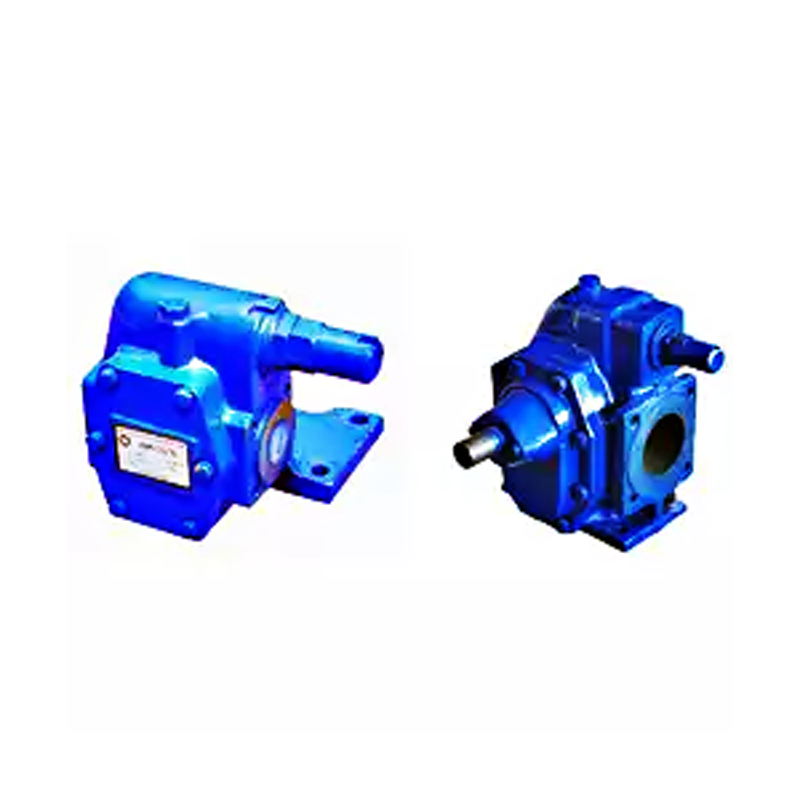

Конструктивно насосы марки НШМ представляют собой металлический монокорпус. На боковых гранях расположены фланцы для крепежа всасывающей и нагнетающей магистралей, нижняя грань снабжена монтажной планкой с четырьмя отверстиями под болтовое соединение. Привод устройства осуществляется от эл.двигателя посредством приводного вала со шпоночным креплением. Внутри корпуса находятся два роторных вала с шестернями, полости между зубьями которых используются для перекачки жидкости между камерами.
Характеристики
|
Как назвать надо |
Насос НШМ-37,5/2,5 |
Насос НШМ-30/6 |
Насос НШМ-22/2,5 |
Насос НШМ-19,5/4 |
Насос НШМ-6,3/25 |
Насос НШМ-4,0/25 |
Насос НШМ-2,5/6 |
Насос НШМ-1,6/16 |
|
Тип устройства |
Насос шестеренный, стационарный |
|||||||
|
Климатическое исполнение |
У3 |
|||||||
|
Мощность насоса, номинал, кВт |
6,7 |
10,0 |
6,0 |
5,0 |
5,4 |
3,6 |
0,8 |
1,2 |
|
Мощность приводного эл.двигателя, максимум, кВт |
11,0 |
15,0 |
11,0 |
7,5 |
5,5 |
2,2 |
1,5 |
|
|
КПД насоса в составе насосной установки, минимум, % |
49,0 |
60,0 |
35,0 |
50,0 |
81,0 |
81,5 |
56,0 |
60,0 |
|
Подача, минимум: - л/сек - м3/час |
10,4 37,5 |
8,3 30,0 |
6,0 22,0 |
5,4 19,5 |
1,75 6,3 |
1,1 4,0 |
0,6 2,5 |
0,4 1,6 |
|
Давление перекачиваемой жидкости на выходе, номинал, МПа |
0,25 |
0,6 |
0,25 |
0,4 |
2,5 |
0,6 |
1,6 |
|
|
Глубина самовсасывания, максимум, м |
5,0 |
|||||||
|
Частота вращения приводного вала, номинал, об/мин |
980 |
730 |
980 |
1450 |
980 |
1450 |
||
|
Кинематическая вязкость перекачиваемой жидкости, мм2/сек: - минимум - максимум |
75,0 1800,0 |
|||||||
|
Разрешенная температура перекачиваемой жидкости, °С: - минимум - максимум |
+10,0 +70,0 |
|||||||
|
Габаритные характеристики, мм: |
395х370х349 |
340х310х310 |
270х230х190 |
245х230х190 |
218х230х190 |
|||
|
Монтажный размер, мм |
180х130 |
180х90 |
150х80 |
|||||
|
Весовые характеристики (масса), не более, кг |
93,0 |
90,0 |
93,0 |
53,0 |
17,0 |
16,0 |
15,4 |
|
Модификации
- Насос НШМ-37,5/2,5
- Насос НШМ-30/6
- Насос НШМ-22/2,5
- Насос НШМ-19,5/4
- Насос НШМ-6,3/25
- Насос НШМ-4,0/25
- Насос НШМ-2,5/6
- Насос НШМ-1,6/16
