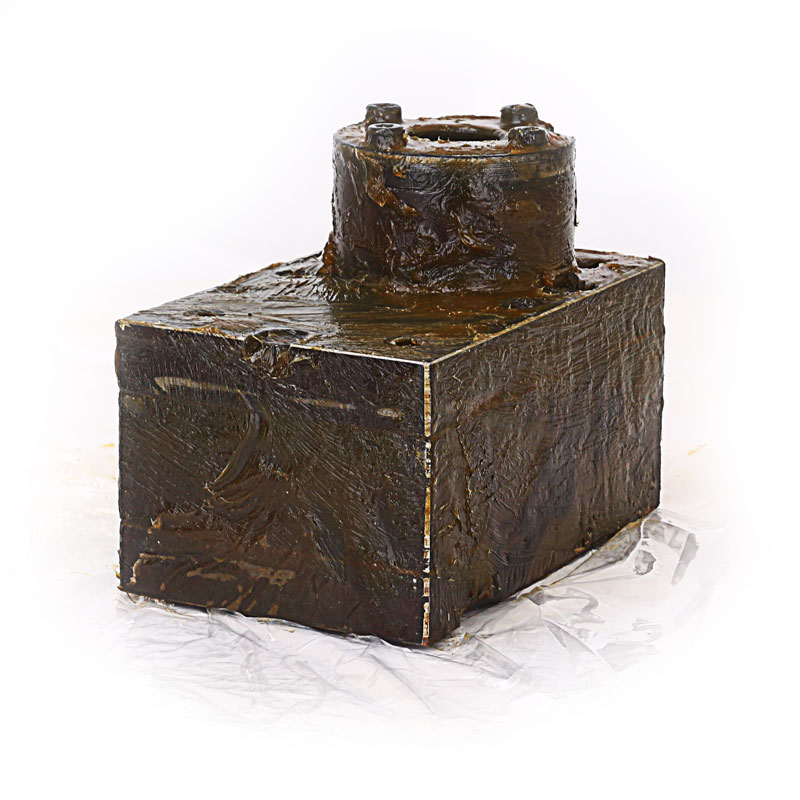

Насос 21НШ

No votes yet
Категория:
Документация:

Насос 21НШ, используются для инжектирования и дозировки расплавов продукта поликапроамид и продукта полиэтилентерефталат при изготовлении химических нитей.

Устройство и работа насосов 21НШ

Принципом работы любого устройства 21НШ заключен в том, что при проведении вращения шестеренок, наш расплав, выходит из приемной камеры, попадает в специальные впадины, находящиеся между зубьями. В результате переноса расплава, он попадает в камеру, где происходит нагнетание, а далее посредством создавшегося давления, выдавливается в фильерный комплект.

Устройства представляют собой набор пластин, в средней пластине вращаются две, сцепленные между собой, шестерни цилиндрической формы с прямыми зубцами, при этом у них одинаковое количество зубьев на каждой шестерне.

Все насосы указанной серии выполнены и марок сталей устойчивых к воздействию истирания и коррозии, и высоких температур.

Для исправной работы устройства следует соблюдать диапазон допустимой вязкости, так – как при превышении указанных выше значений вязкости или не соответствии оборотов вала насоса, может происходить разрушение рабочих шестерней и выход прибора из строя. Также, при эксплуатации желательно обращать взгляд на состояние сальниковых уплотнителей, и при необходимости проводить замену износившихся уплотнений.

Изделия серии отличаются между собой габаритными размерами, и соответственно расположением крепежных отверстий, эту особенность необходимо учитывать при выборе и заказе изделия и уплотнительных материалов.

Выбрать модель насоса можно по марке или параметрам работы:

Марка устройства



Расплав должен быть в промежуке вязкости

Разбег температуры, предназначенной для нормальной работы

Вал делает такое количество вращений в минуту

Давление расплава во время покидания насоса с ровной подачей, за один оборот

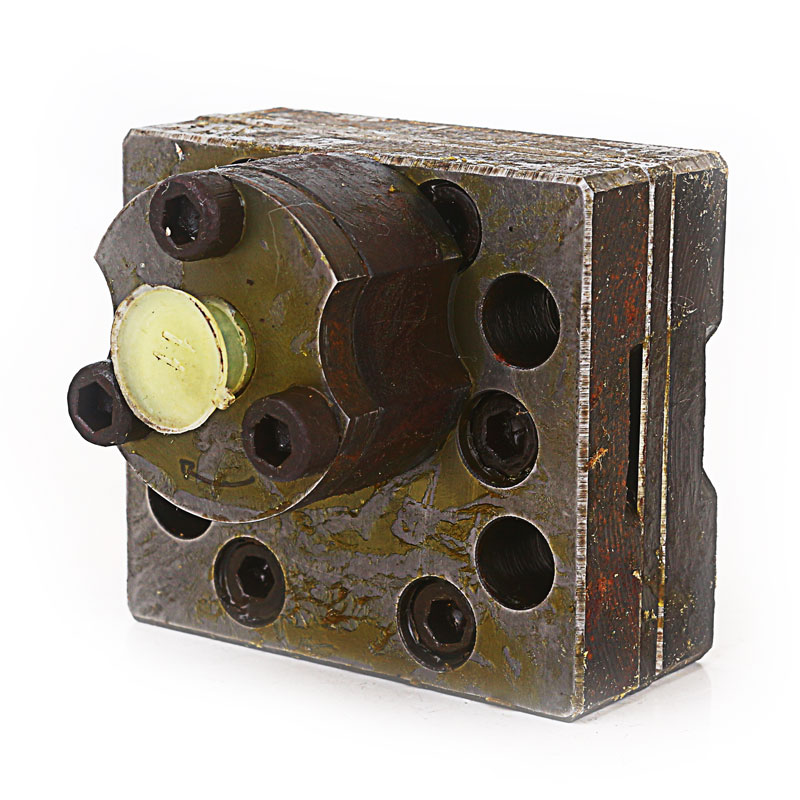

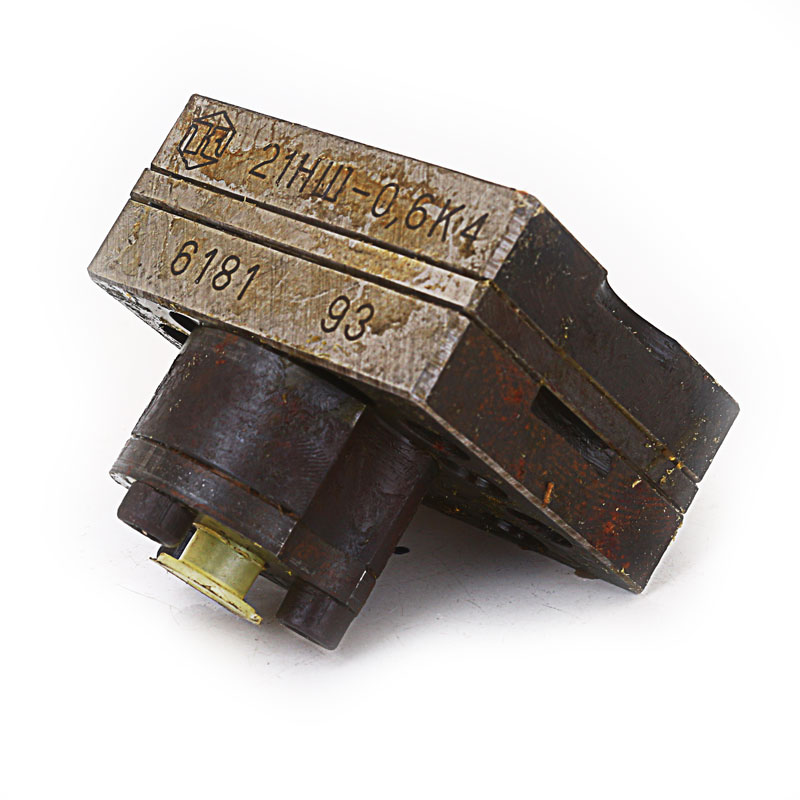

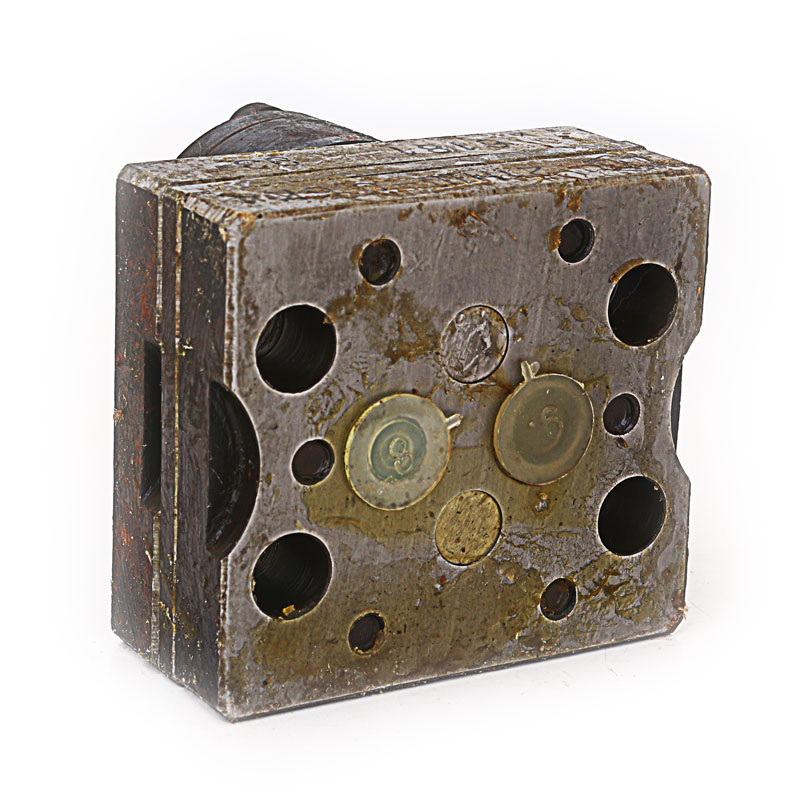

Насос 21НШ-0.6К4

Минимум 150 единиц Па 0C



Максимум 350 единиц Па 0C

Рабочий минимум 260 градусов



Рабочий максимум 280 градусов



Минимально 5 поворотов



Максимально 40 поворотов

0,6 см3...20 см3......15 см3



30 см3...250 см3 ......6 см3

Насос 21НШ-1.2К4

Насос 21НШ-2К4

Насос 21НШ-2.4КЗ

Насос 21НШ-10К6

Насос 21НШ-20К6

Насос 21НШ-30К1

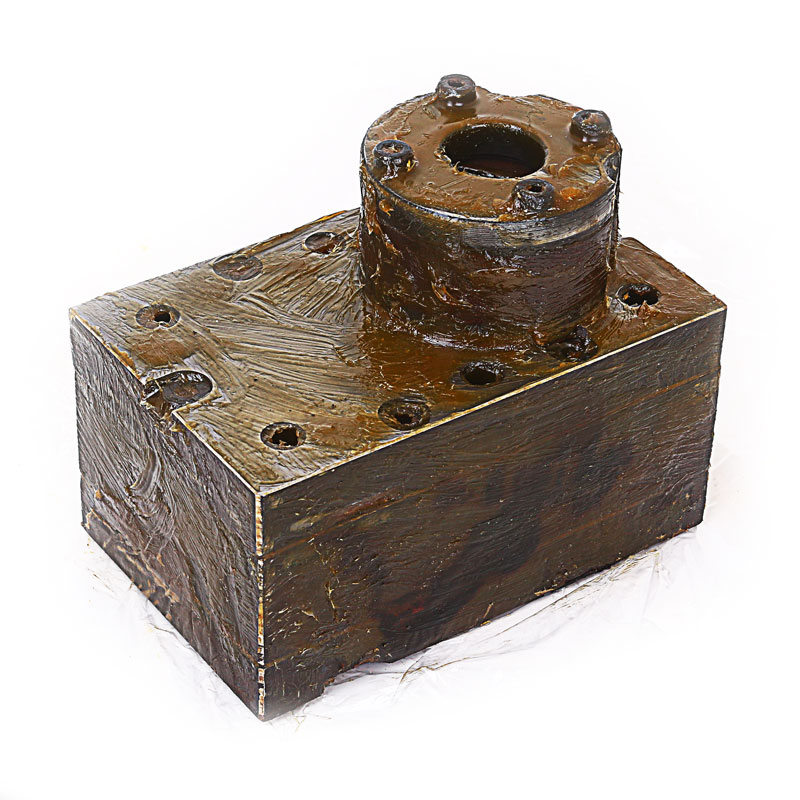

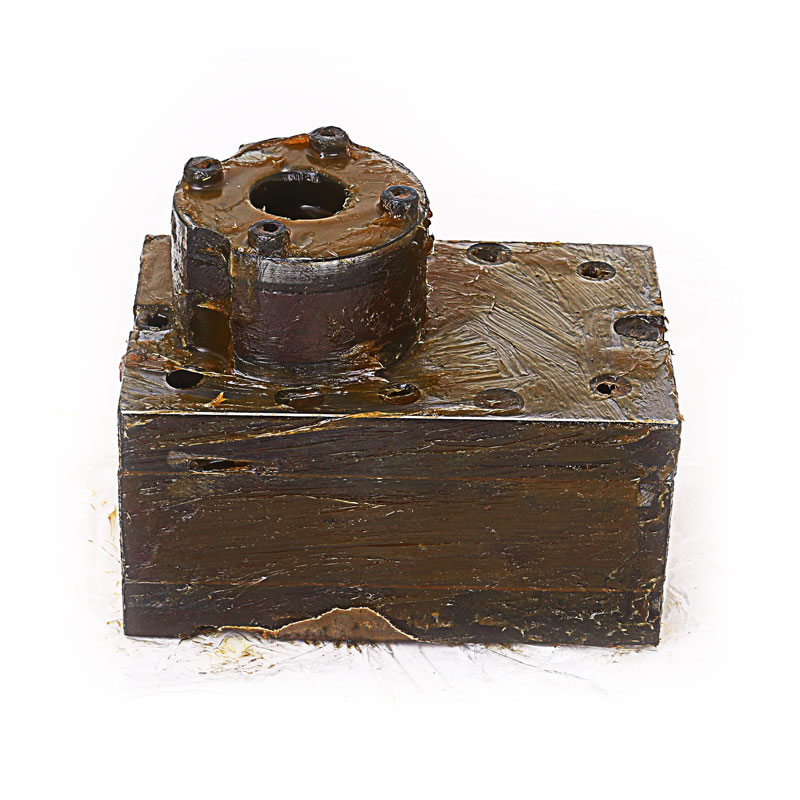

Насос 21НШ-45К1

Насос 21НШ-75К4

Насос 21НШ-150К4

Насос 21НШ-250К1
