Модуль ввода дискретных сигналов МДС-8

Average: 8 (1 vote)

Модуль дискретных сигналов МДС-8 предназначен для ввода дискретных сигналов переменного тока напряжением ~220В, гальванической изоляции и преобразования в уровни напряжения 24В постоянного тока

Конструктивное исполнение

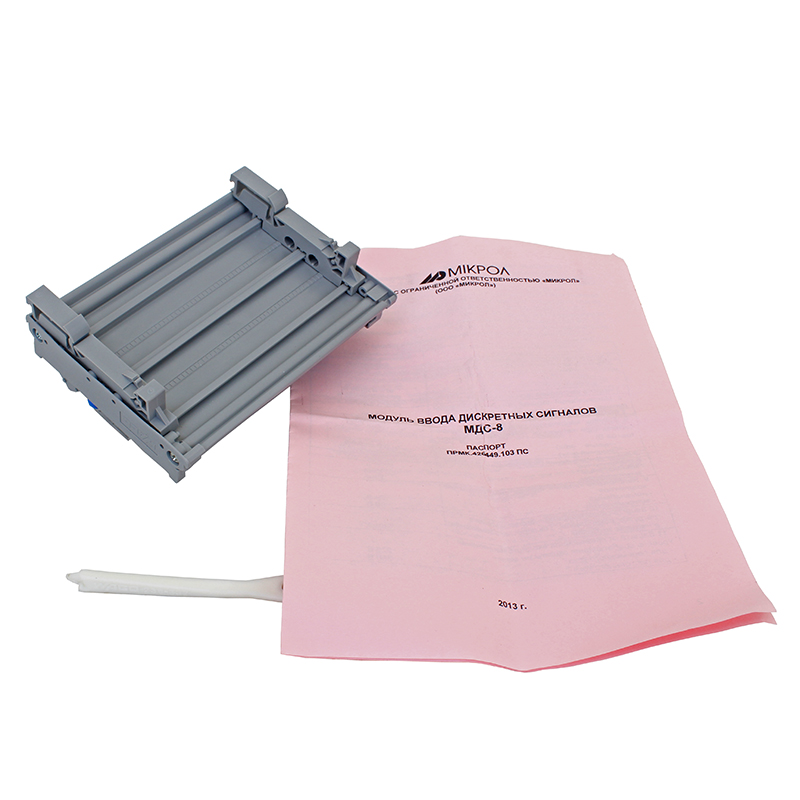

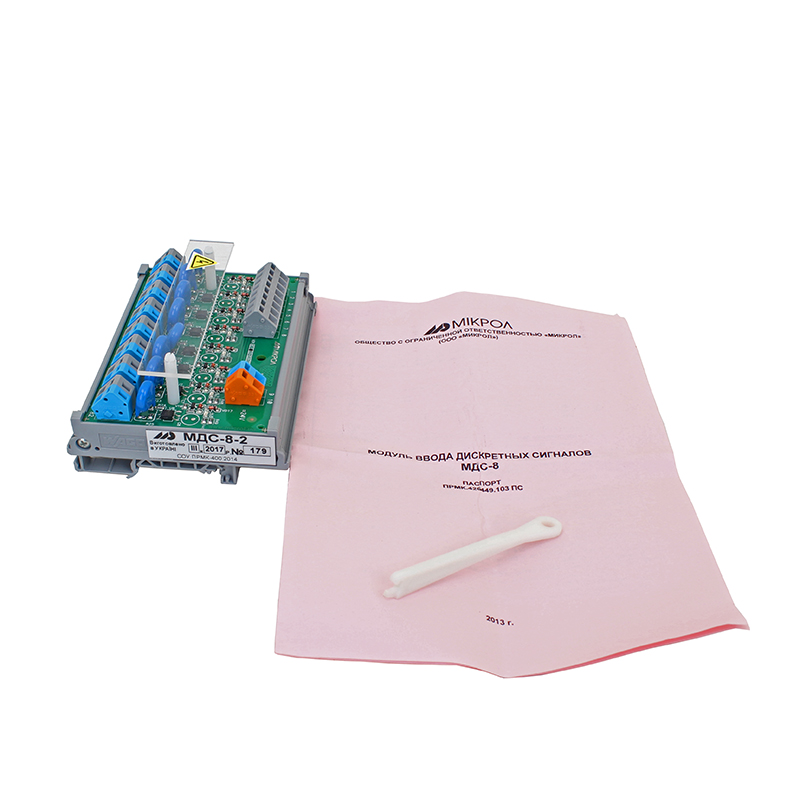

Модуль МДС-8 выполнен в виде двухсторонней печатной платы с расположенными на ней радиоэлементами, установленной на монтажную платформу далее – платформа). Платформа состоит из несущего профиля, двух торцевых стенок и двух опорных ножек, соединенных с платформой винтами с крестообразным шлицом. Платформа с помощью опорных ножек крепится на DIN-рейке 35 мм. На плате размещены светодиоды, свечение которых свидетельствует о наличии входного напряжения. Для подключения входных и выходных цепей на плате установлены соединители. Для защиты от поражения электрическим током при случайном прикосновении к цепям, находящимся под напряжением, над платой установлена защитная панель с предупреждающей надписью.

Схема МДС-8 модуля состоит из резисторов ограничения входного тока, которые одновременно задают порог срабатывания; входных устройств с функцией гальванического разделения входных цепей от выходных и цепей питания; выходных ключей и индикаторов сигнала. Питание модуля осуществляется постоянным напряжением 24 В. Напряжение питания поступает на входное устройство, которое при наличии входного сигнала определенного уровня формирует напряжение, необходимое для срабатывания выходного ключа, в цепи которого включен светодиод, который своим свечением сигнализирует о наличии входного сигнала.

Технические характеристики
Параметры Значения
Количество каналов преобразования 8
Уровень напряжения дискретного входного сигнала
  • низкий («0»)
  • высокий («1»)
от 0 В до 60 В
от 110 В до 260 В
Частота напряжения переменного тока от 47 Гц до 62 Гц
Максимальный входной ток при напряжении переменного тока 220 В 5мА
Входное сопротивление 250 кОм
Уровень напряжения дискретного выходного сигнала
  • низкий («0»)
  • высокий («1»)
от 0 В до 0,9 В
от 21 В до 22,5 В
Время срабатывания (переключения) не более 3 сек
Выходной ток
  • номинальный
  • максимальный
15 мА
20 мА
Напряжение питания от источника постоянного тока выхода типа «открытый коллектор»
  • номинальное
  • максимальное
24 В
60 В
Защита от кратковременного замыкания в нагрузке, поканальная 30 мА
Защита от превышения входного напряжения.
  • для переменного тока
  • для постоянного тока
275 В
350 В
Ток потребления
  • по цепи питания не более
  • по цепи нагрузки (все выходы включены, ток нагрузки максимальный)
45 мА
160 мА
