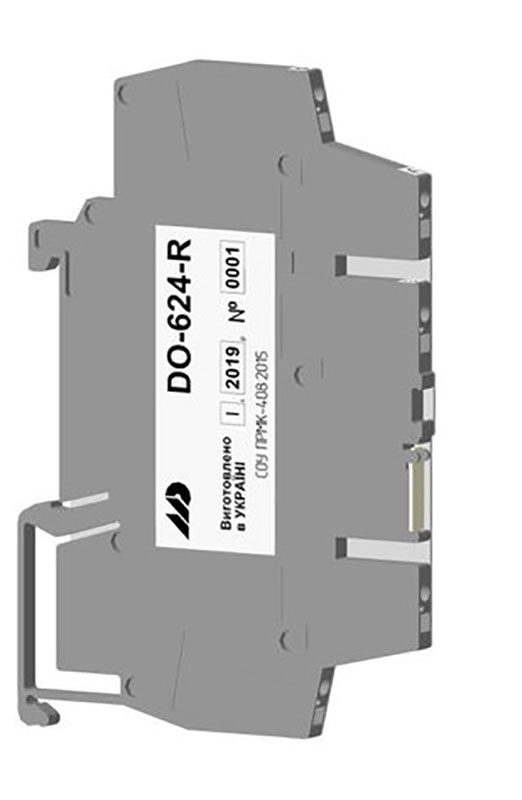

Модуль дискретного выхода DO-624-R

Голосов: 1
Документация:
2292 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Модуль DO-624-R предназначен для коммутации постоянного или переменного напряжения посредством управляющего сигнала напряжения переменного тока 220 В или 24 В. Модуль DO-624-R представляет собой механическое реле с перекидными контактами.

Область применения

Модуль DO-624-R предназначен как для автономного так и комплексного использования в системах регулирования и управления технологическими процессами в энергетике, металлургии, в измерительных системах и измерительно-вычислительных комплексах, в химической и других отраслях промышленности.

Устройство модуля

Модуль DO-624-R конструктивно выполнен в литом ударостойком пластмассовом корпусе, на задней стенке которого установлен захват для монтажа прибора на DIN-рейке DIN35x7,5 EN50022. Внутри корпуса размещена плата модуля, которая представляет собой плату печатного монтажа с размещенными на ней радиоэлементами.

Под тыльной крышкой модуля находится индикатор HL1, свечение красным светом которого свидетельствует о подаче управляющего напряжения на входные контакты.

Характеристики

Техническая характеристика

Значение

1

Количество дискретных выходов

1

2

Тип выхода

Переключающие контакты реле

3

Напряжение (постоянного/переменного) тока управляющего сигнала




Напряжение постоянного тока
- DO-620-R

24 В (от 17 В до 50 В)



Напряжение переменного тока
- DO-624-R-1
- DO-624-R-2

24 В (от 19 В до 50 В)
220 В (от 120 В до 260 В)

4

Номинальный ток управляющего сигнала, не более

5 мА

5

Максимальная частота изменения уровня входного сигнала от 10 до 90 %

5 Гц

6

Максимальное напряжение коммутации:
- переменного тока
- постоянного тока

250 В
30 В

7

Минимальное напряжение коммутации постоянного тока

5 В

8

Максимальный коммутируемый ток

6 А

9

Минимальный коммутируемый ток

100 мА

10

Гальваническая развязка

Вход и выход блока гальванически изолированы друг от друга. Напряжение гальванической развязки не менее 1500 В.

11

Сопротивление замкнутого контакта, не более

0.1 Ом

12

Максимальная амплитуда вибрации

0.5 мм (до 10 Гц)

13

Вид нагрузки

Резистивная

14

Масса

Не более 0.1 кг

15

Габаритные размеры (ВхШхГ)

91 мм х 7 мм х 63 мм

16

Степень защиты

IP20

Схемы

"Схема габаритных размеров модуля DO-624-R"

Рис.1 Схема габаритных размеров модуля DO-624-R

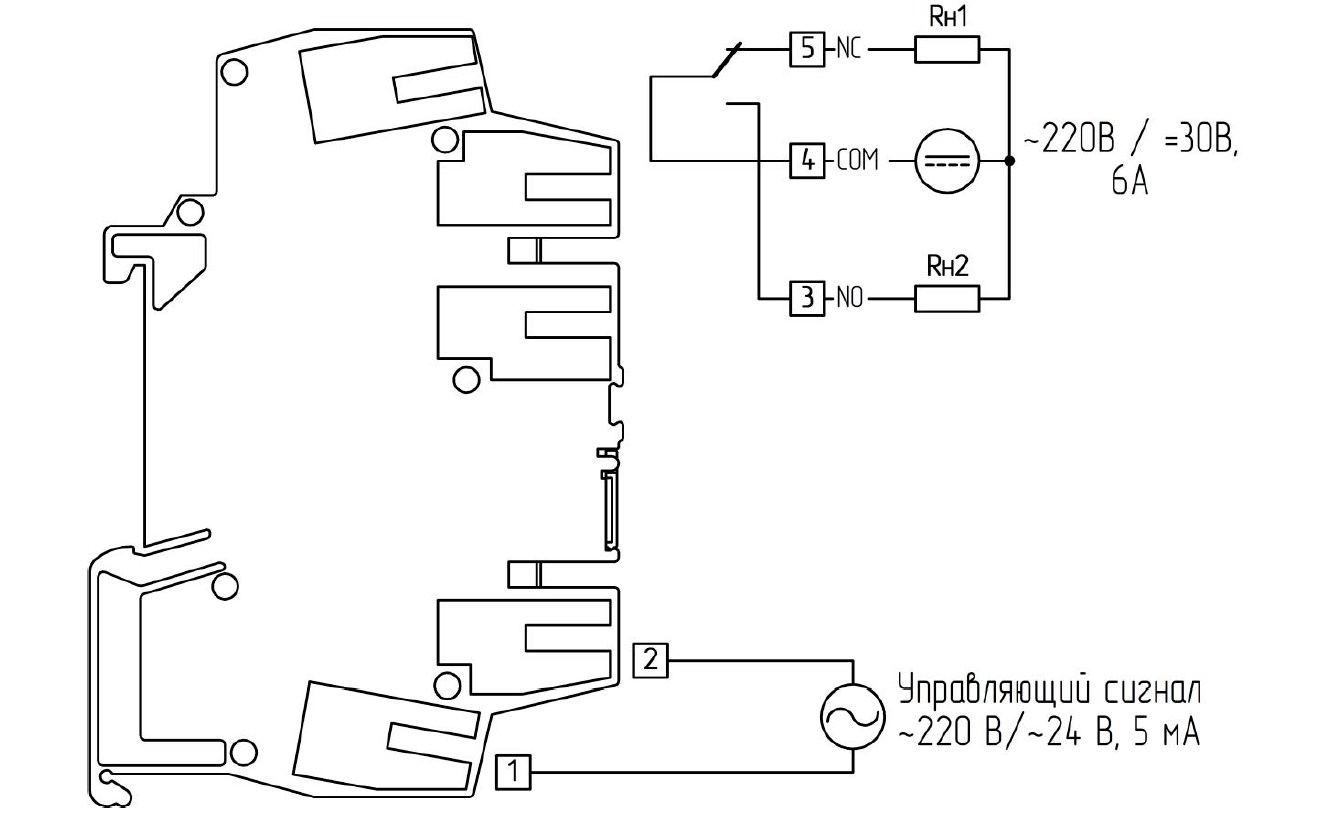

"Схема внешних соединений модуля DO-624-R"

Рис.2 Схема внешних соединений модуля DO-624-R

Комплектация

  • Модуль дискретного выхода DO-624-R
  • паспорт
  • руководство по эксплуатации
