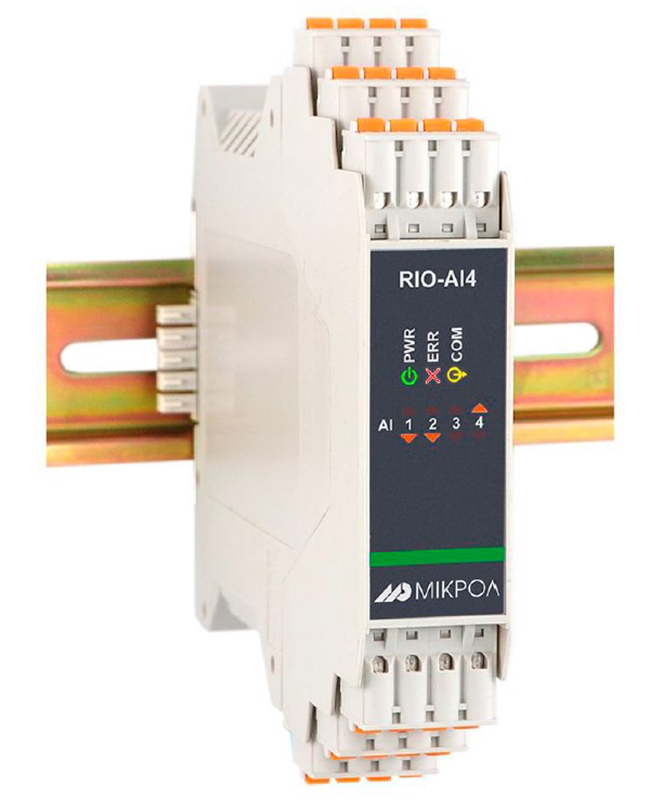

Модуль аналогового ввода RIO-AI4

Average: 8 (1 vote)

Модуль аналогового ввода RIO-AI4 предназначен для приема и преобразования в цифровую форму активных и пасивных унифицированных сигналов (для питания пассивных датчиков предусмотрены 4 источника питания 21В/25мА). Модуль выполнен как самостоятельное изделие, информационный обмен с которым осуществляется по интерфейсу RS-485, протокол MODBUS RTU.

Модуль RIO-AI4 предназначен для построения распределенных систем контроля за технологическими объектами. В модулях используется интеллектуальная система ввода, где каждый модуль имеет встроенный микропроцессор, выполняющий свои задачи и функции по обработке сигналов независимо от блока центрального процессора контроллера или компьютера.

Функциональные возможности

  • Прием и преобразование в цифровую форму сигналов аналоговых датчиков;
  • Обработка сигналов (фильтрация, нормирование, масштабирование);
  • Выдача по запросу верхнего уровня результатов обработки и диагностической информации о состоянии модуля, состоянии входных сигналов;
  • Возможность замены модуля без нарушения целостности системы питания и интерфейсной сети.

Режимы модуля в сети

Модуль RIO-AI4 может функционировать в режиме:

  • работы с пользовательскими сетевыми настройками (сетевой адрес, скорость обмена и тайм-аут задается пользователем);
  • конфигурации сетевых параметров (сетевой адрес прибора - 1, скорость обмена – 115200 бит/с).

Режимы работы модуля

Модуль RIO-AI4 может работать в двух режимах работы:

  • рабочем (модуль работает согласно указанным при конфигурировании настройкам, а по истечении таймаута запроса на передней панели начинает мигать светодиод ERR);
  • безопасном (модуль работает совместно с командой слежения за сетью, которая по истечении таймаута запроса засвечивает светодиод ERR, и он будет постоянно гореть).
Технические характеристики
Параметры Значение
Аналоговые входы
Количество входов 4
Типы входных сигналов:
Унифицированные сигналы 0-5 мА (Rвх= 400Ом)
0-20 мА (Rвх=100 Ом)
4-20 мА (Rвх=100 Ом)
Напряжение 0-10 В (Rвх=25 кОм)
Предел допускаемой погрешности измерения ≤ 0,2%
Предел допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды < 0,2 % / 10 °С
Период измерения, не более 0,1 сек
Количество приборов на одном сегменте до 32
Максимальная длина линии в пределах одного сегмента сети до 1200 метров
Диапазон сетевых адресов до 255
Вид кабеля Витая пара, экранированная витая пара
Протокол связи Modbus режим RTU (Remote Terminal Unit)
Гальваническая развязка интерфейс гальванически изолирован от входов и остальных цепей
Электрические данные
Постоянного тока от 12 до 36 В
Ток потребления по питанию 24 В 150 мА
Количество источников питания пассивных датчиков 4
Напряжение источника питания 21 В ± 1 В
Ток нагрузки одного источника питания 25 мА
Размер корпуса 117х23х129 мм
Монтажная глубина 130 мм max
Крепление модуля рельс DIN36x7,5 EN50022
Положение при монтаже любое
Степень защиты IP20
Масса, не более 0,18 кг
