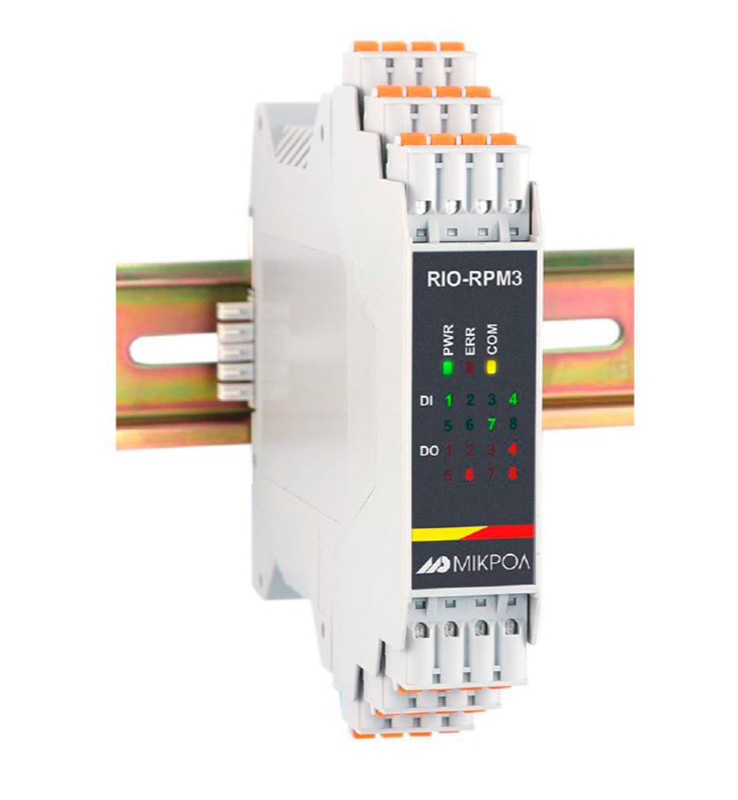

Модуль измерения количества оборотов валов различных механизмов RIO-RPM3

Документация:

27090 руб.

Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Пункты выдачи

Описание

Модуль RIO-RPM3 предназначен для измерения количества оборотов валов различных механизмов, воспринимая сигналы на счетном входе от датчика количества оборотов и передачи этого количества по интерфейсу RS-485;

Модуль RIO-RPM3 предназначен для построения распределенных систем контроля и управления технологическими объектами.

В модулях RIO-RPM3 используется интеллектуальная система вывода, где каждый модуль имеет встроенный микропроцессор, выполняющий свои задачи и функции по обработке сигналов независимо от блока центрального процессора контроллера или компьютера.

Модуль RIO-RPM3 выполнен как самостоятельное изделие, информационный обмен с которым осуществляется по интерфейсу RS-485 по протоколу MODBUS RTU, что позволяет использовать его в качестве удаленного устройства дискретного ввода/вывода при работе в современных сетях управления и сбора информации.

Характеристики

Наименование	Значение
Дискретные входы
Количество входов	8
Сигнал логического "0" – состояние ОТКЛЮЧЕНО Сигнал логической "1" – состояние ВКЛЮЧЕНО	0-7 В, отрицательной полярности 18-30 В, отрицательной полярности
Входной ток (потребление по входу)	≤ 10 мА
Количество тахометров	3
Максимальная частота следования импульсов	1 кГц
Гальваническая развязка дискретных входов	Входы гальванически изолированы от выходов и остальных цепей
Дискретные выходы
Количество выходов	8
Типы выходов:
- транзистор:
максимальное напряжение и ток коммутации	до 40 В, 100 мА постоянного тока
- реле:
максимальное напряжение коммутации переменного (действующее значение) или постоянного тока	до 220 В (переменный ток), от 5 В до 30 В (постоянный ток)
максимальное значение переменного или постоянного тока нагрузки каждого выхода	до 5 А
сигнал логического "0"	разомкнутое состояние контактов реле (транзисторного ключа)
сигнал логической "1"	замкнутое состояние контактов реле (транзисторного ключа)
Гальваническая развязка дискретных выходов	2 группы по 3 канала, а также выходы DO7 и DO8 изолированы от входов, питания и интерфейса, напряжение гальванической развязки не менее 500 В
Последовательный интерфейс RS-485
Количество приборов на одном сегменте	до 32
Максимальная длина линии в пределах одного сегмента сети	до 1200 метров
Диапазон сетевых адресов	до 255
Вид кабеля	Витая пара, экранированная витая пара
Протокол связи	Modbus режим RTU (Remote Terminal Unit)
Гальваническая развязка	интерфейс гальванически изолирован от входов и остальных цепей
Электрические данные
Постоянного тока	от 12 до 36 В
Ток потребления по питанию 24 В, не более	130 мА
Количество источников питания пассивных датчиков	1
Напряжение источника питания	24 В
Ток нагрузки одного источника питания	40 мА
Корпус

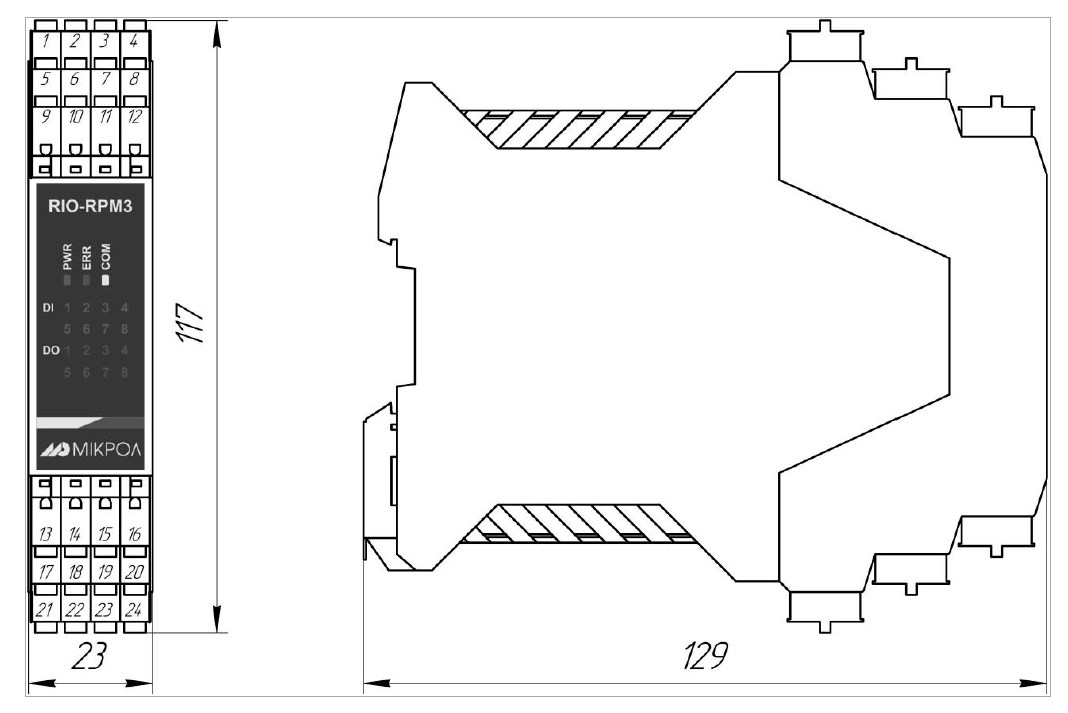

Размер корпуса (ВхШхГ)	117х23х129 мм
Монтажная глубина	130 мм max
Крепление модуля	рельс DIN36x7,5 EN50022
Положение при монтаже	любое
Степень защиты	IP20
Масса, не более	0,18 кг
Условия эксплуатации
Температура окружающей среды	от -40 °С до +70 °С
Атмосферное давление	от 84 до 106,7 кПа
Вибрация	с частотой до 60 Гц с амплитудой до 0,1 мм
Помещение	закрытое взрыво-, пожаробезопасное
