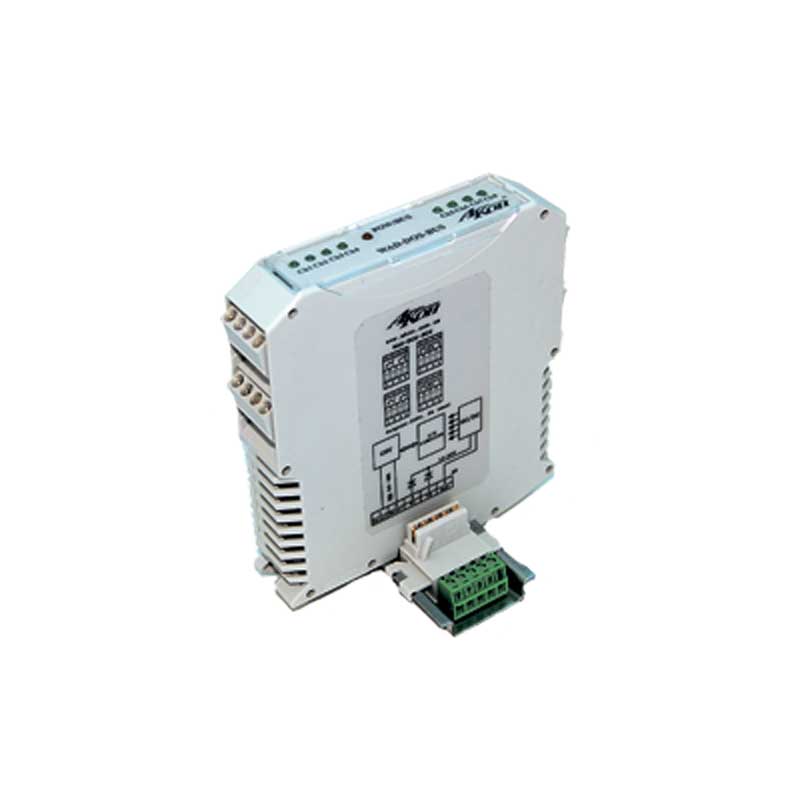

Модуль дискретного ввода-вывода WAD-DOF-BUS

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Модули дискретного ввода-вывода WAD-DOF-BUS предназначены для ввода, вывода и ввода-вывода дискретных электрических сигналов, обработки, и обмена данными с главным вычислителем сети (компьютером) по линиям последовательного двухпроводного интерфейса RS-485(USB).

Конструктивное исполнение

В своём составе модули имеют два частотных и шесть дискретных гальванически изолированных выходных канала с током нагрузки до 60 мА, источник питания и интерфейсную часть.

Конструктивно модули рассчитаны для работы как в единственном числе, так и для построения систем с числом модулей до 127, объединённых по системной шине. Шина создаётся на DIN-рейке установкой соответствующего числа миниатюрных системных разъёмов (входят в комплект поставки), формируя собой подобие компактной материнской платы, или “бэк-плейна”. Сами модули являются неразборными, легко и надёжно устанавливаются и снимаются в любом порядке, не “мешая” соседним. Допускается “горячая” замена, в т.ч. без остановки технологического цикла и управляющей программы.

По системной шине передаются сигналы интерфейса RS-485 и подводится питание. Входов питания у модулей два, основной и для резервного источника. При выходе из строя любого из них работоспособность системы не нарушается.

Все наружные цепи модулей (входы, выходы, питание, интерфейс) надёжно защищены от перегрузок. Защита - двухуровневая: при кратковременной перегрузке срабатывает первый уровень защиты, при длительном превышении напряжения или тока выше нормы срабатывает второй, размыкающий цепь. При исчезновении перегрузки работоспособность модулей восстанавливается автоматически.

Корпуса модулей выполнены из высококачественного ударопрочного пластика, отличаются надёжностью, высокой точностью изготовления, термостойкостью, отличным дизайном, металлической защёлкой на DIN-рейку.

Технические характеристики
Параметры Значения
Количество каналов 6 каналов DIO;2 канала DO
Гальваноразвязка Групповая 1,5кВ (2,5кВ)
Максимальный коммутируемый ток 100мА
Максимальное коммутируемое напряжение 300В
Контроль обрыва линии в конфигурации сухой контакт включен/выключен
Габариты 114х105х17,5 мм
Масса 120 г
Корпус и клеммы Phoenix Contact, литые винтовые зажимные клеммы под сечение провода 0,2 - 2,5 мм
Связь RS485 или USB, протокол Modbus RTU
Потребляемая мощность не более 1,5Вт при максимальной нагрузке
Питание постоянно напряжение от 10 до 30 В
