Модуль памяти МП7

Модуль памяти МП7 заменяет собой модули базового комплекта и проектно-компонуемые комплекты.

 Об оборудовании

Модуль МП7 заменяет своей силой другие комплекты. Это комплекты ОЗУ: 4.4о; 4,5о; 4,7о; 4,7р. Так же заменяется комплект МПП; батарея БСЭЛ (в батарее ОЗУ-4). Для проведения рабочих манипуляций требует установки в ЛОМИКОНТ (контроллер). Чтобы записать информацию требуется модуль подключить к соединительной плате ПлС, далее включаем режим «Запись», которая выведена в виде кнопки на передней поверхности нашего МП7. Далее измеряем напряжение, во время программирования, используя мультиметр. Резистор R-10 может отменить измерение напряжения. Далее выключаем режим «Запись» и устанавливаем модуль в ЛОМИКОНТ, в котором нет платы ПлС.

Во время установки модуля в систему, требуется установка перемычки J-7, чтобы подключить далее батарею с резервным источником питания. Далее модуль проходит в необходимое место каркаса и крепится за счет защепок. Извлекаем ППЗУ, но до этого освобождаем рычаг (прижимной тип) на панели, где установлена микросхема. Стираем ППЗУ. Далее в микросхеме удаляем наклейку, прочищаем спиртом поверхность стекла (окно), форматируем память, устанавливаем в модуль.

Описание внешнего вида, дополнительная информация

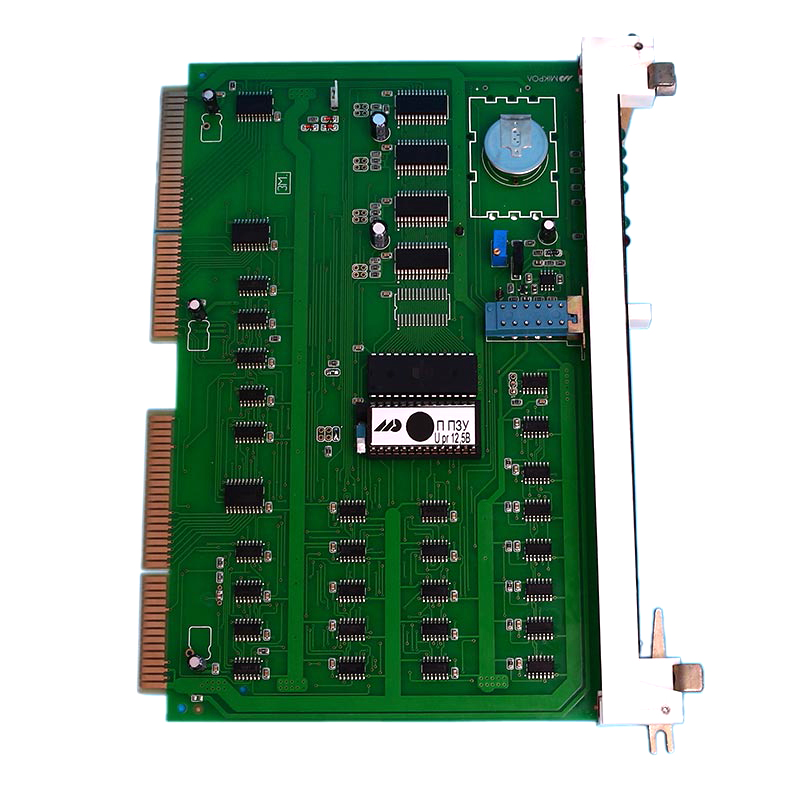

Модуль по своей сути это плата, на которую нанесен печатный монтаж. Схема модуля сделана с размещенными на собственной поверхности электронными компонентами – радиоэлемент. Концом модуля считается печатная вставка, которая содержит гнезда с сигналами связи, а так же контроллер.

Узел ППЗУ и узел ПЗУ хранят константы и команды, для поддержания рабочих функций в выбранном контроллере. Узел ОЗУ является внутренней памятью в модулях.

Каждое изделие снабжено заводским паспортом; подробной инструкцией; презентацией записанной на диск.

  • Узел ПЗУ имеет размер информационной емкости в размере 32,0 килобайта.
  • Узел ОЗУ произведен с информационной емкостью в значении 4 страницы, объем каждой 8 килобайт.
  • Узел ППЗУ содержит информационную емкость с показателем 16 килобайт.
  • Исполнение по климатическому принципу УХЛ-4.2.
  • Питание идет от стабилизированного напряжения, ток является постоянным. Размер 5 Вольт либо ± 15 Вольт
  • Защитная степень IP00.
  • Глубина по установке 182,0 мм; высота для крепежа 253,0 мм; ширина 21,0 мм.
  • Вес нетто 300 грамм.
