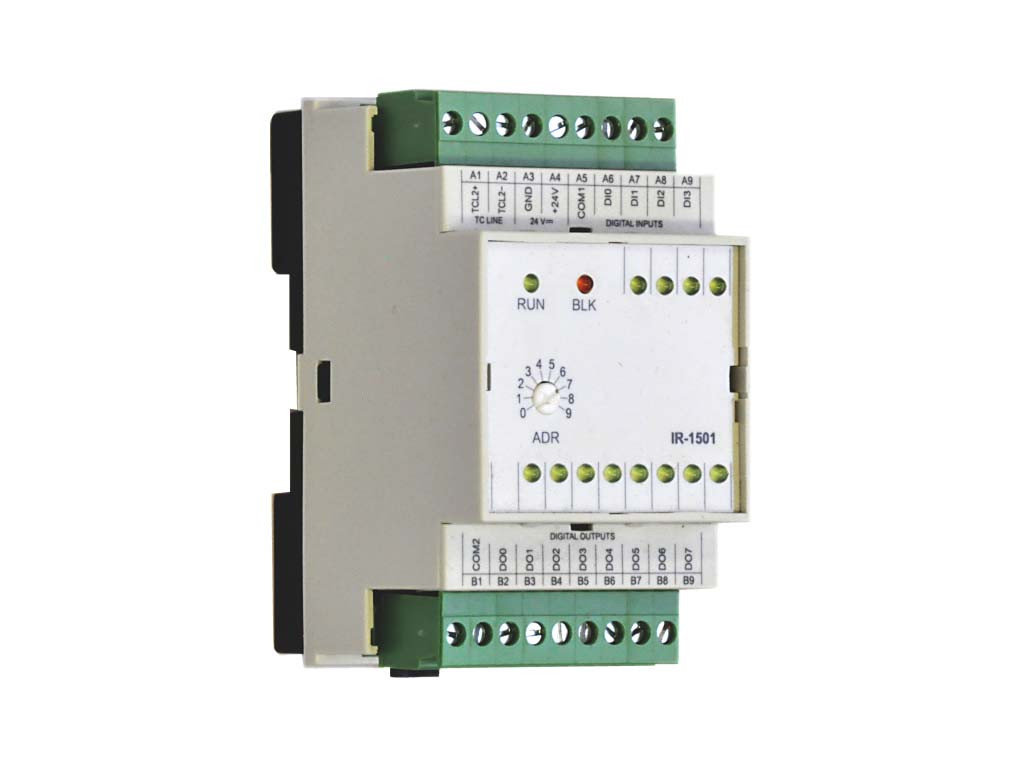

Модуль расширения с дискретными входами и релейными выходами IR-1501

Основные характеристики

  • Модуль расширения с 4 дискретными входами и 8 релейными выходами для увеличения количества входов и выходов центральных модулей ПЛК FOXTROT.
  • Релейные контакты соединены в одну группу с одним общим терминалом.
  • Выходы для нагрузки с напряжением от 24 В DC до 230 В AC.
  • Входы для подключения сигналов с напряжением 24 В DCи с общим минусовым терминалом.
  • Входы можно конфигурировать независимо.
  • 4 входа (DI0-DI3) – быстродействующие, с фильтром 5мкс. Могут конфигурироваться на такие же функции, какие есть у быстродействующих входов на центральном модуле CP-1004.
  • Специальные функции: одно и двухсторонний счетчики, кодировщик для измерения позиции, измерение длительности импульса (минимально 50мкс) и др..
  • Гальваническая изоляция входов.
  • Светодиодная индикация статуса входов.

Монтаж – подключение

  • Компактные размеры для монтажа на ДИН рейку (3 модуля) в стандартные монтажные щиты.
  • Модуль можно подключить экранированной витой парой (TCL2) на расстоянии 400м. При помощи конвертора оптической связи KB-0552 можно увеличить расстояние до 1,7 км!
  • Питание, шина TCL2, входа и выхода подключаются винтовыми клеммами.
  • Адрес модуля на расширительной шине TCL2 устанавливается вручную, поворотом переключателя на передней панели.

Применение

  • Для подключения нагрузки при напряжении 24 В DC и 230 В AC.
  • Для подключения дискретных сенсоров и выключателей на 24 В постоянного напряжения.
  • Как счетчик импульсов до 5 кГц.
  • Для инкрементальных датчиков/кодировщиков позиции.

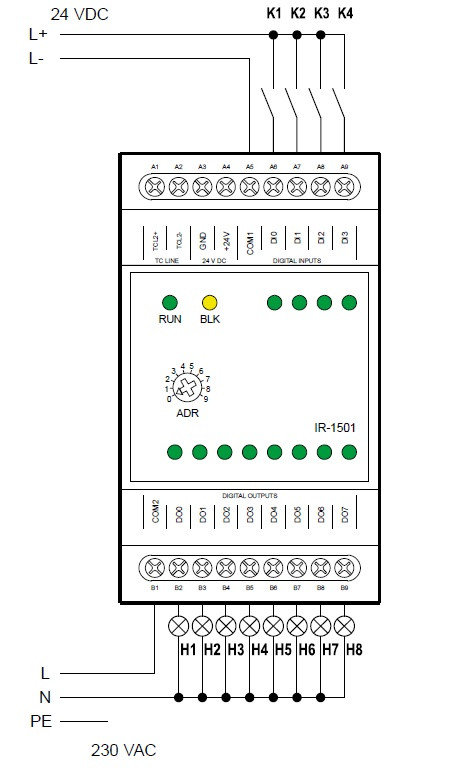

Пример подключения

Характеристики

Габаритные размеры
Длина 90.0(мм)
Ширина 53.0(мм)
Высота 65.0(мм)
Вес (кг) 0.08
Условия эксплуатации
Минимальная температура хранения 70 град.
Максимальная температура хранения -25 град.
Рабочая температура –20 ÷ +55 °C
Электрическая прочность по МЭК EN 60950
Степень защиты IEC 529 IP 10B
Категория перенапряжения II
Степень загрязнения EN 61131-2 2
Рабочее положение Вертикальное
Инсталляция на ДИН рейку
Подключение винтовые клеммы
Сечение проводов макс. 2,5 мм2
Быстро действующие счетчики (DI0-DI3)
Количество входов счетчиков 4
Входная частота/ширина пульса 5 кГц/мин. 50 мкс
Задержка 0 –> 1/1 –> 0: 5 мкс/5 мкс
Диапазон регистров счетчиков Макс. 32 бит; 0 ÷ 4 294 967 296
Режим Счетчик одно-, двухсторонный, измерение позиции, импульса и периода
Релейные выходы (DO0-DO7)
Количество выходов × групп 8 × 1
Тип контакта/выхода Преключ.реле, незащищенный выход
Замыкающее. напряжение мин. 5 В; макс. 250 В
Коммут. ток мин. 100 мА; макс. 3 A
Пиковый ток, перегрузки макс. 4 A
Ток общего терминала макс. 10 A
Время включения/выключения контакта тип. 10 мс/4 мс
Предельные величины омической нагрузки макс. 3 A при 30 В DC или 230 В AC
Предельные величины включения для индуктивной нагрузки DC13 макс. 3 А для 30 В DC
Предельные величины индуктивной нагрузки AC 15 макс. 3 A пpи 230 В AC
Частота коммутации без нагрузки макс. 300 вкл./мин.
Частота коммутации с ном. нагрузкой макс. 20 вкл./мин.
Механическая/электрическая прочность с макс.нагрузкой мин. 5 мил./100 тыс. циклов
Защита от короткого замыкания Нет
Защита от индуктивной нагрузки Внешняя (RC контур, варистор, диод)
Напряжение изоляции 3750 В AC
Питание
Гальваническая изоляция Нет
Напряжение питания (SELV) +24 В DC
Допуск напряжения –15 % +25 % (20,4 ÷ 30 В DC)
Макс. мощность 2,5 Вт
Коммуникация
Системная шина расширения 1× TCL2 (RS-485, 345 кбит/с)
Дискретные входы (DI0-DI03)
Количество входов × групп 4 × 1
Вариант: счетчик 4 (DI0 ÷ DI3)
Общий терминал минус/plus
Напряжение на входе для лог. 0 (UL) 0 В DC; (–5 ÷ +5 В DC)
Напряжение на входе для лог. 1 (UH) +24 В DC; (15 ÷ 30 В DC)
Входной ток при лог.1 (IH) Тип. 5 мА
Задержка 0 –> 1/1 –> 0 5 мс/5мкс (DI0 ÷ DI3)
