Модуль МП3 – это модуль памяти, разработанный с целью функциональной замены группы модулей памяти, которые идут в базовой и проектно-компонуемой комплектации микроконтроллеров. Предложенные модули рассчитаны для использования в структуре таких микропроцессорных контроллеров, как «РЕМИКОНТ» следующих серий: 110, 112, 120 и 122.

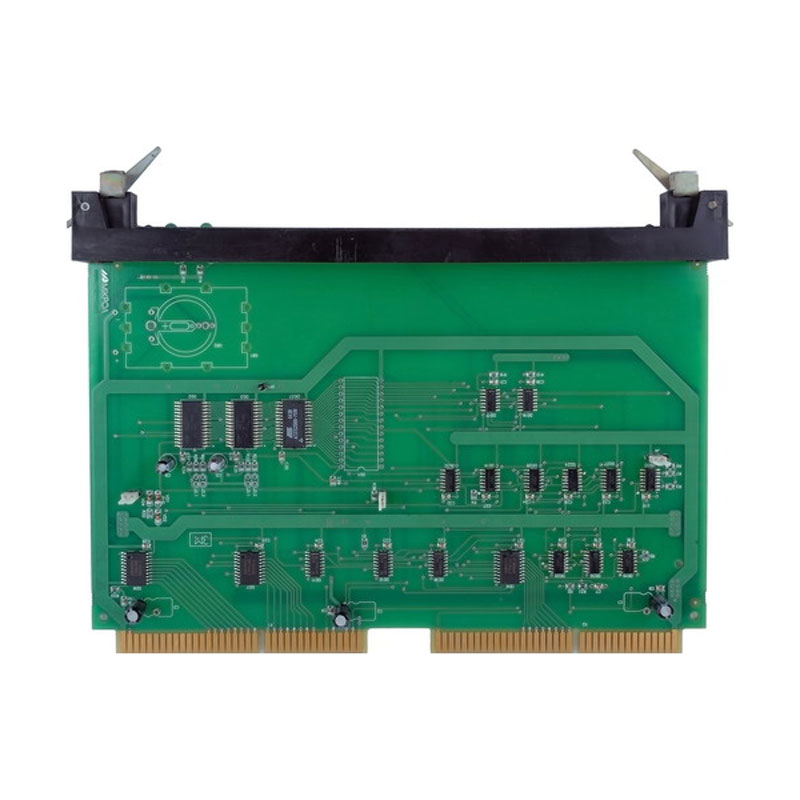

Конструкция модуля МП3

Предлагаемый и рекламируемый модуль МП3 представляют собой печатные платы, на которых напаяны электронные компоненты. На одной из сторон модуля имеется печатная вставка, на которую выведены сигналы коммутации с контроллером.

Функциональные возможности модуля

В составе модуля нашей серии входят два типа запоминающих устройств, среди которых ПЗУ и ОЗУ. Устройство ПЗУ предназначается для выполнения хранения констант и команд, используемых для поддержания работоспособности функционирования микроконтроллера. Имеющаяся ОЗУ применяется в качестве ячейки внутренней оперативной памяти контроллера «Ремиконт». Информационная емкость этого типа памяти в модуле МПЗ составляет две страницы по 8Кбайт на каждую из них.

В процессе работы модуля и использования его устройств памяти мигает светодиодный индикатор, указывающий на выполнение процесса «чтения» из установленной памяти или «записи» в свою память.

Поддерживаемые рабочие режимы с модулем МПЗ в полной мере отвечают аналогичным режимам (записи, чтения, тестирования), которые поддерживались заменяемыми модулями типа ПЗУ2, ОЗУ4.4р,ОЗУ4.4о.

Параметр

Значение

Информационная емкость ПЗУ:

32,0 Кбайт

Информационная емкость ОЗУ:

2 штуки по 8 Кбайт каждая

Питающее напряжение (постоянный ток, стабилизированное напряжение):

5 единиц Вольт

Потребляемый ток:

в размере 0,3 Ампера

Защита корпуса от внешних факторов:

IP с 00

Габаритные размеры модуля:

25,3 х 2,1 х 18,2 см

Вес модуля:

0,3 килограмма

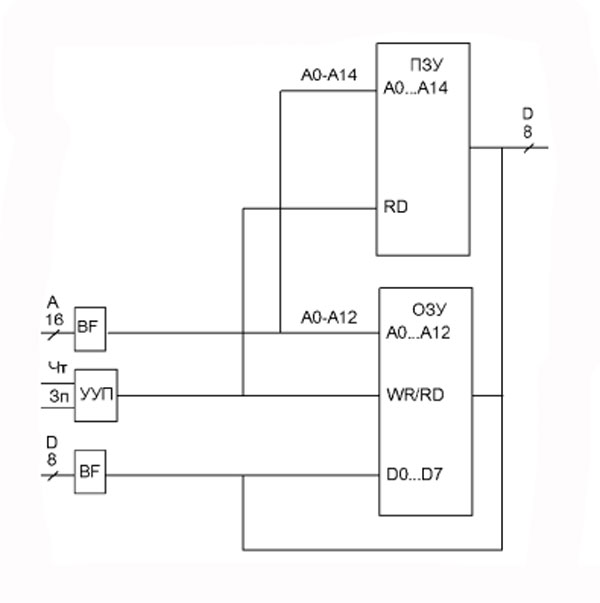

Структурная схема модуля МП3

Структурная схема модуля
