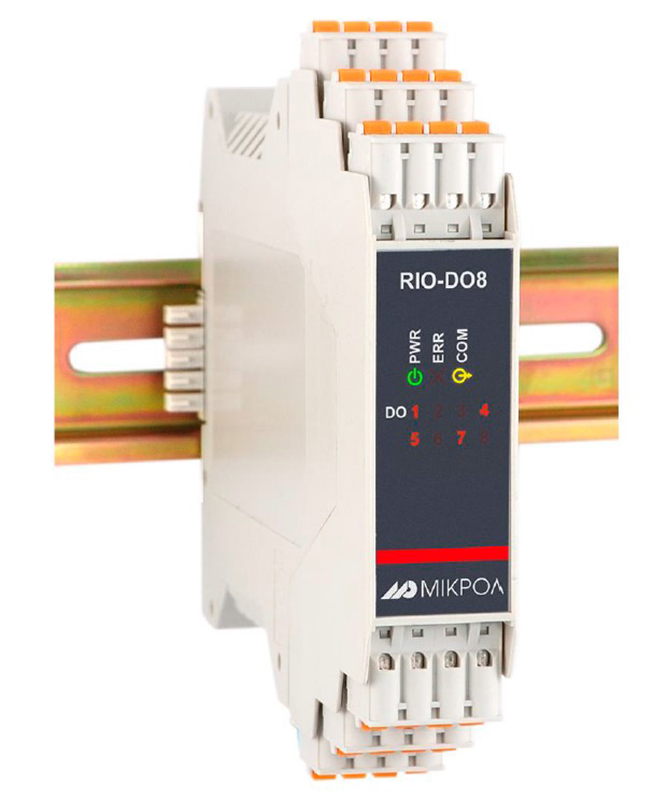

Модуль дискретного вывода RIO-DO8

Модуль дискретного вывода RIO-DO8 предназначен для формирования дискретных управляющих сигналов по командам управляющего компьютера (контроллера). Модуль выполнен как самостоятельное изделие, информационный обмен с которым осуществляется по интерфейсу RS-485, протокол MODBUS RTU. Модуль RIO-DO8 предназначен для построения распределенных систем управления технологическими объектами.

В модулях RIO-DO8 используется интеллектуальная система вывода, где каждый модуль имеет встроенный микропроцессор, выполняющий свои задачи и функции по обработке сигналов независимо от блока центрального процессора контроллера или компьютера.

Функциональные возможности

• Формирование выходных дискретных сигналов;
• Типы выходных сигналов: статический или динамический с заданной длиной импульса;
• Выдача по запросу состояния выходных сигналов;
• Установка выходов в заданное безопасное состояние при включении питания. Состояние выходных устройств после включения питания конфигурируется пользователем;
• Установка выходов в заданное безопасное состояние в аварийных ситуациях. Управление выходными устройствами при отказе интерфейсного канала связи конфигурируется пользователем;
• Возможность замены модуля без нарушения целостности системы питания и интерфейсной сети.
• Возможность использования модуля в качестве удаленного устройства дискретного вывода при работе в современных сетях управления и сбора информации.

Режимы модуля в сети

Модуль RIO-DO8 может функционировать в режиме:

• работы с пользовательскими сетевыми настройками (сетевой адрес, скорость обмена и тайм-аут задается пользователем);
• конфигурации сетевых параметров (сетевой адрес прибора - 1, скорость обмена – 115200 бит/с).

Режимы работы модуля

Модуль RIO-DO8 может работать в двух режимах работы:

• рабочем (модуль работает согласно указанным при конфигурировании настройкам, а по истечении таймаута запроса на передней панели начинает мигать светодиод ERR);
• безопасном. В этом режиме модуль работает совместно с командой слежения за сетью, которая по истечению таймаута запроса переводит дискретные выходы в состояние, указанное в параметре "Безопасное положение дискретного выхода в случае обрыва связи", а на передней панели засвечивается светодиод ERR.
