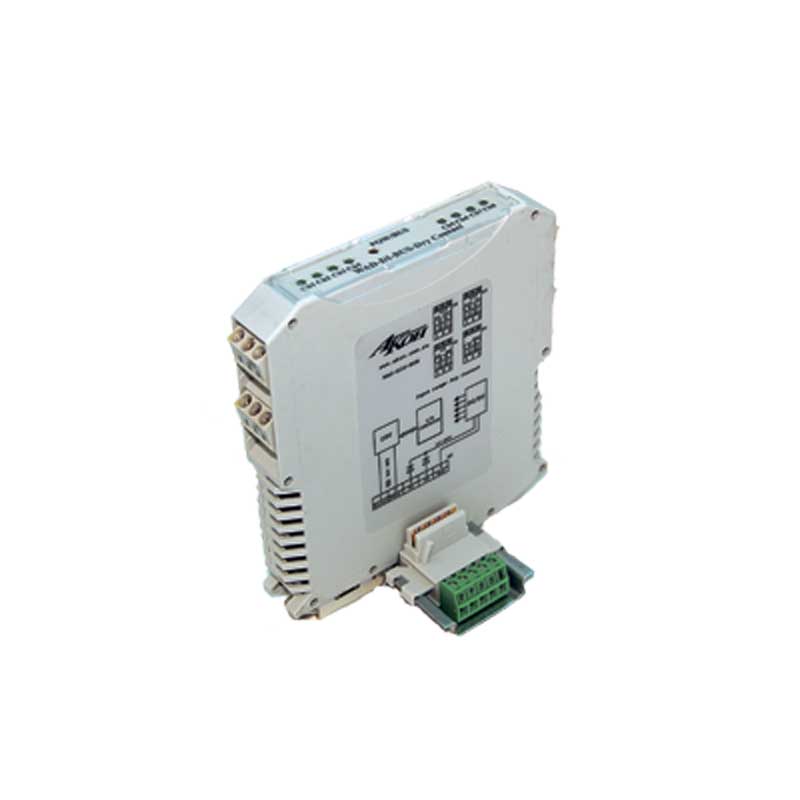

Модуль аналогового вывода WAD-AO-BUS(USB)

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Модули аналогового вывода WAD-AO-BUS(USB) предназначены для формирования аналоговых сигналов тока или напряжения по четырем(шести) независимым каналам, получая данные по линиям двухпроводного интерфейса RS-485(USB). USB интерфейс доступен только у 4-х канального модуля.

Конструкция

Конструктивно модуль рассчитан для работы как в единственном числе, так и для построения систем с числом модулей до 127, объединенных по системной шине. Шина создается на DIN-рейке установкой соответствующего числа миниатюрных системных разъемов, формируя собой подобие компактной материнской платы, или ебэк- плейна. Сами модули являются неразборными, легко и надежно устанавливаются и снимаются в любом порядке, не “мешая” соседним. Допускается “горячая” замена, в т.ч. без остановки технологического цикла и управляющей программы.

По системной шине передаются сигналы интерфейса RS-485 и подводится питание. Входов питания два, основной и для резервного источника. При выходе из строя любого из них работа системы не прерывается.

Все наружные цепи модулей (выходы, питание, интерфейс) надежно защищены от перегрузок. Защита - двухуровневая: при кратковременной перегрузке срабатывает первый уровень защиты, при длительном превышении внешнего напряжения выше нормы срабатывает второй, размыкающий цепь. При исчезновении перегрузки работоспособность модуля восстанавливается автоматически.

Корпус модуля выполнен из высококачественного ударопрочного пластика, отличается надежностью, высокой точностью изготовления, термостойкостью, отличным дизайном, металлической защелкой на DIN-рейку.

Технические характеристики
Параметры Значения
Количество каналов 4
Гальваноразвязка Поканальная 1,5кВ (2,5кВ)
Разрядность АЦП 16
Частота выборки 30Гц/до 6кГц
Погрешность измерения напряжения 0,05%
Погрешность измерения тока 0,07%
Формирование постоянного напряжения 0-1В, 0-2В, 0-5В, 0-10В, +/-1В, +/-5В, +/-10В Rнапр >500Ом
Формирование постоянного тока 0-5мА, 1-5мА, 0-10мА, 0-20мА, 4-20мА
Выходное сопротивление 0,20м выход по напряжению, 10МОм выход тока
Габариты 114х105х17,5 мм
Масса 130 г
Корпус и клеммы Phoenix Contact, литы винтовые зажимные клеммы для провода сечением 0,2 - 2,5 мм
Связь RS485, USB, протокол Modbus RTU
Потребляемая мощность не более 3 Вт при максимальной нагрузке всех выходов
Питание постоянное напряжение от 10 до 30 В
