Модуль расширения с дискретными входами IB-1301
Описание

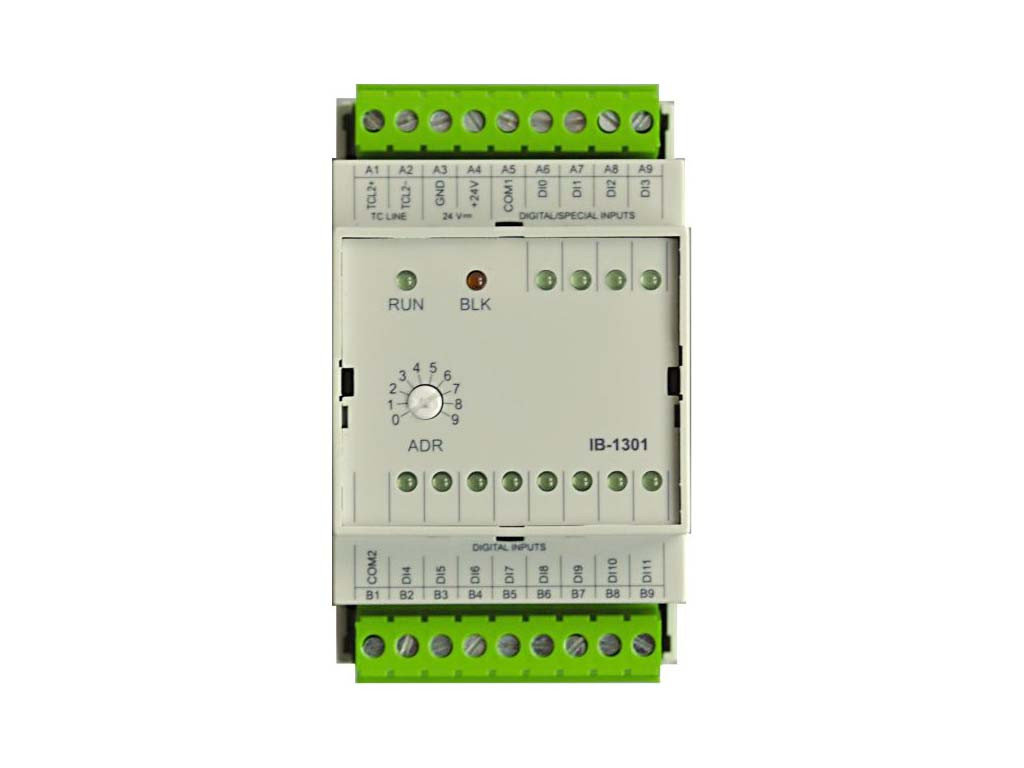

Модуль расширения с дискретными входами IB-1301
Основные характеристики
- Модуль расширения с 12 дискретными входами для увеличения количества входов центральных модулей ПЛК FOXTROT
- Входы для подключения сигналов с напряжением 24 В DC и с общим терминалом минус (GND).
- Независимое конфигурирование входов.
- 4 входа (DI0-DI3) – быстродействующие, с фильтром 5 мкс. Могут конфигурироваться на такие же функции, какие есть у быстродействующих входов на центральном модуле CP-1004.
- Специальные функции: одно и двухсторонний счетчики, кодировщик для измерения позиции, измерение длительности импульса (минимально 50 мкс) и др..
- Гальваническая изоляция входов.
- Светодиодная индикация статуса входов.
Применение
- Для подключения дискретных сенсоров и выключателей на 24 В постоянного напряжения.
- Как счетчик импульсов до 5 кГц
- Для инкрементальных датчиков позиции.
Монтаж-подключение
- Модуль предназначен для монтажа на DIN-рейку в распределительный щит.
- Модуль можно подключить экранированной витой парой (TCL2) на расстояние до 400 м. При помощи конвертора оптической связи KB-0552 можно увеличить расстоянии до 1,7 км!
- Адрес модуля на шине расширения TCL2 устанавливается вручную поворотом переключателя на передней панели.
- Питание, последовательные каналы, шины TCL2 и CIB, входы/выходы подключаются винтовыми клеммами.

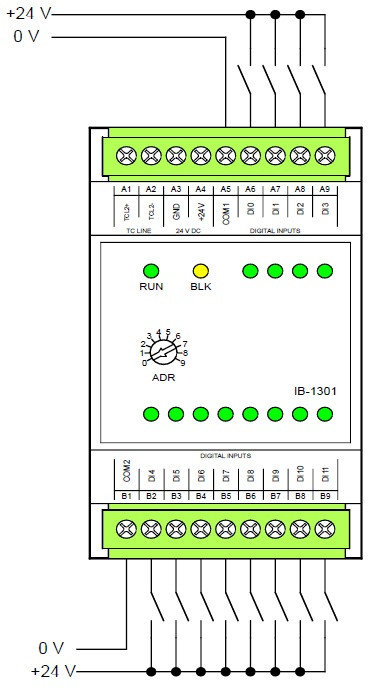

Пример подключения
Характеристики
| Габаритные размеры | |
| Длина | 52.0(мм) |
| Высота | 92.0(мм) |
| Ширина | 63.0(мм) |
| Вес | 0.105(кг) |
| Условия эксплуатации | |
| Рабочая температура | –20 ÷ +55 °С |
| Температура хранения | –25 ÷ +70 °С |
| Электрическая прочность | EN 60950 |
| Степень защиты IP IEC 529 | IP 10B |
| Категория перенапряжения | II |
| Степень загрязнения EN 60664-1:2004 | 1 |
| Рабочее положение | Вертикальное |
| Инсталляция | на ДИН рейку |
| Сечение проводов | макс. 2,5 мм2 |
| Подключения | Винтовые клеммы |
| Дискретные входы | |
| Количество входов × групп | 12 х 1 |
| Вариант: счетчик | 4 (DI0 ÷ DI3) |
| Общий терминал | плюс/минус |
| Гальваническя изоляция | Да |
| Напряжение на входе для лог. 0 (UL) | 0 В DC; (–5 ÷ +5 В DC) |
| Напряжение на входе для лог. 1 (UH) | +24 В DC; (15 ÷ 30 В DC) |
| Входной ток при лог. 1 (IH): | тип. 10 мA (DI0-DI3), 5 мА, (DI4-DI11) |
| Быстродействующие счетчики (DI0-DI3) | |
| Задержка 0 –> 1/1 –> 0: | 5 мкс/5 мкс |
| Количество входов счетчиков | 4 |
| Входная частота | 5 кГц/мин. 50 мкс |
| Диапазон регистров счетчиков | Макс. 32 бит; 0 ÷ 4 294 967 295 |
| Режим | Счетчик одно-, двухсторонний, измерение позиции, импульса и периода |
| Коммуникация | |
| Системная шина расширения | 1× TCL2 (RS485, 345 кбит/с) |
| Питание | |
| Номинальное напряжение (SELV) | +24 В DC |
| Допуск напряжения | –15 % ÷ +25 % (20,4 ÷ 30 В DC) |
| Макс. мощность | 2,5 Вт |
| Гальваническая развязка | Нет |
