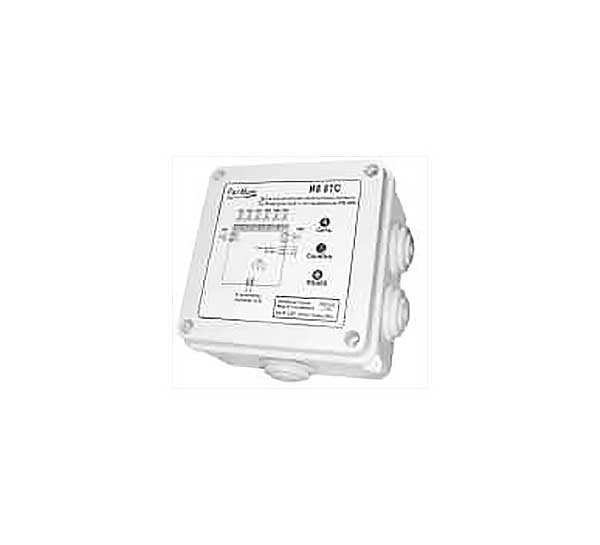

Блоки расширения аналоговых входов И8

Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Блоки расширения входов предназначены для расширения входных сигналов аналогового типа. Приборы являются ведомыми устройствами, т.е. нормальная работа прибора возможна только при подключении его к ведущему устройству (персональному компьютеру или микропроцессорной системе управления). Протоколом связи является протокол ModВus в сети RS-485.

Рекомендуется для совместной работы с многоканальными регуляторами, контроллерами (РД, РП, РК) и другими ведущими приборами, поддерживающими стандартный протокол обмена данными ModBus RTU. Пользователь может программно настраивать блок расширения входов с помощью ведущего устройства или специализированного программного обеспечения на ПК.

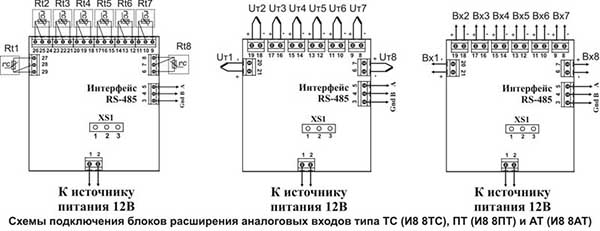

Схема подключения блоков И8

Входные датчики и их параметры
Тип входа Код датчика Термопреобразователи сопротивления по ДСТУ 2858-94
Термопреобразователи электрические по ДСТУ 2837-94
Тип НСХ Диапазон измерения, С
И8 ТС 01 ТСМ 50 W=1,4260 50М -50...+200
02 ТСМ 50 W=1,4280 50М -50...+200
03 ТСП 50 W=1,3850 Pt50 -50...+600
04 ТСП 50 W=1,3910 50П -50...+600
05 ТСМ 100 W=1,4260 100М -50...+200
06 ТСМ 100 W=1,4280 100М -50...+200
07 ТСП 100 W=1,3850 Pt100 -50...+600
08 ТСП 100 W=1,3910 100П -50...+600
И8 ТП 10 ТХК L -30...+600
11 ТХА К -50...+1200
12 ТЖК J -30...+850
И8 АН 21 Напряжение АН1 (0-1В) - Задаётся пользователем
22 Напряжение АН2 (0-2В) - Задаётся пользователем
И8 АТ 31 Ток АТ1 (0-5 мА) - Задаётся пользователем
32 Ток АТ2 (0-20 мА) - Задаётся пользователем
33 Ток АТ3 (4-20 мА) - Задаётся пользователем
