Модуль расширения с аналоговыми выходами OT-1651
Описание

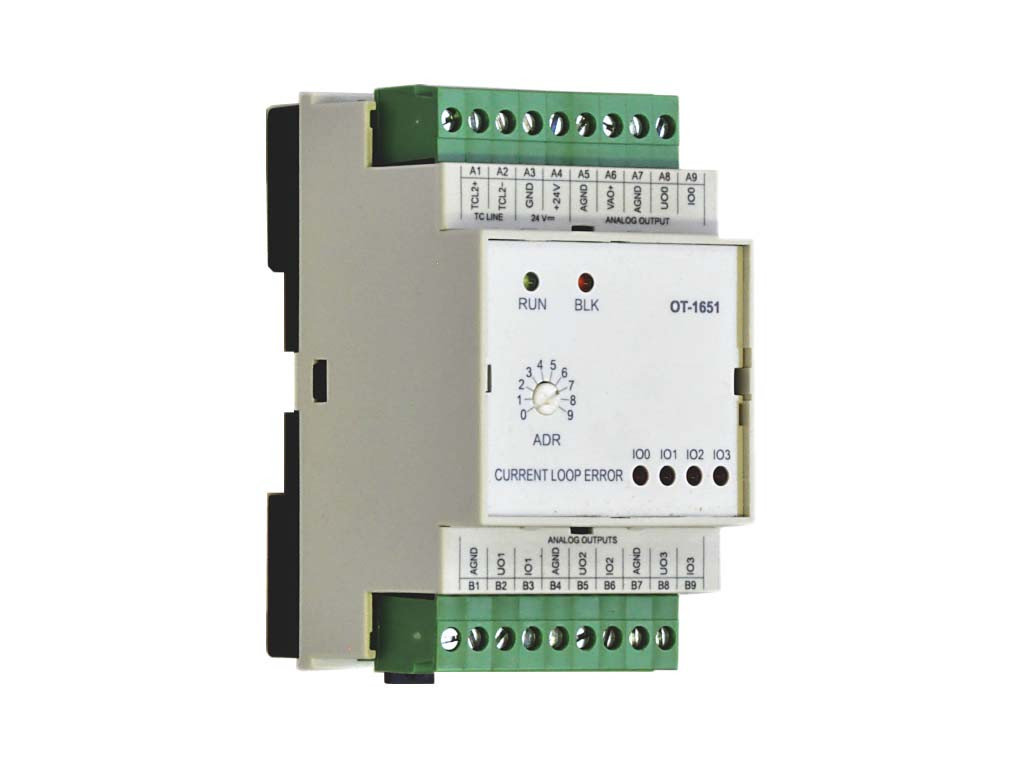

Модуль расширения с аналоговыми выходами OT-1651
Основные характеристики
- Модуль содержит 4 независимых аналоговых выхода, с гальванической изоляцией.
- Каждый аналоговый канал имеет выходное значение по напряжению и по току.
- Разрешение выходного напряжения составляет 10 бит, т.е. увеличение на 1 бит является увеличение уровня 9,76 мВ или на 19,5 мкА.
- Каждый канал индивидуально адресуем и управляем в диапазоне от 0 – 100%
- Тип и диапазон выходного сигнала конфигурируется в прикладной программе
- Состояние и ошибка/операция отображается светодиодом на модуле.
Монтаж – подключение
- Модуль предназначен для монтажа на ДИН рейку в монтажный шкаф
- Модуль можно подключить экранированной витой парой (TCL2) на расстоянии 400 м. При помощи конвертора оптической связи KB-0552 на расстоянии около 1,7 км!
- Адрес модуля на расширительной шине TCL2 устанавливается вручную, поворотом переключателя на передней панели.
- Питание, шина TCL2, входа и выхода подключаются винтовыми клеммами.
Применение
- Модуль предназначен для подключения устройств, контролируемых напряжением постоянного тока или током, такие как частотные инверторы, пропорциональные клапаны или электронный балласт.

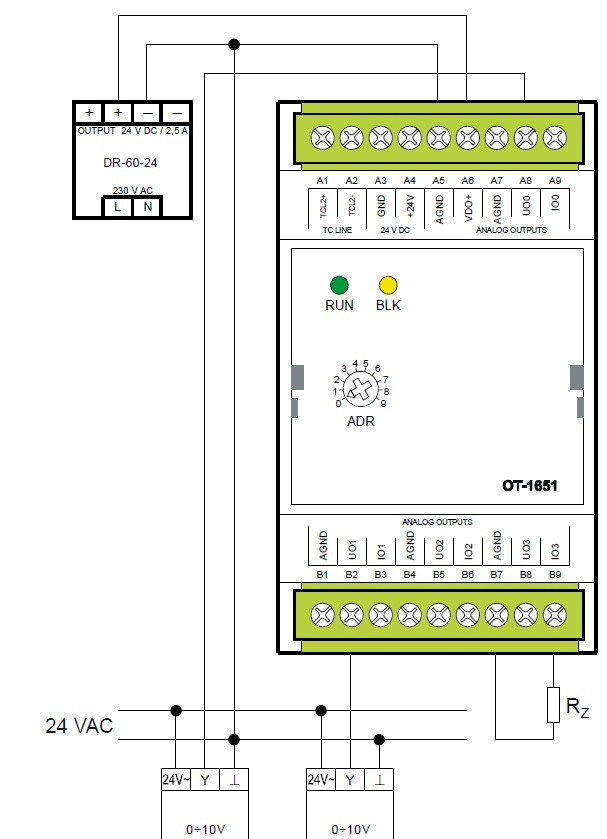

Пример подключения
Характеристики
| Габаритные размеры | |
| Длина | 53.0(мм) |
| Ширина | 90.0(мм) |
| Высота | 58.0(мм) |
| Вес (кг) | 0.12 |
| Условия эксплуатации | |
| Минимальная температура хранения | 70 град. |
| Максимальная температура хранения | -25 град. |
| Рабочая температура | –20 .. +55 °С |
| Электрическая прочность | соответствует EN 60950 |
| Степень защиты IP (IEC 529) | IP10B |
| Категория перенапряжения | II |
| Степень загрязнения EN 60664-1:2008 | 2 |
| Рабочее положение | Вертикальное |
| Инсталляция | на ДИН рейку |
| Подключение | макс. 2,5 мм2 |
| Аналоговые выходы (AO0U-AO3U), (AO0I-AO3I) | |
| Количество выходов | 4 |
| Общий терминал | Минус (AGND) |
| Разрядность | 10 бит |
| Время преобразования | 10 μs/выход |
| Макс. Выходной ток | 10 мА |
| Диапазон по напряжению | 0-10 В |
| Диапазон по току | 0 – 20 мА (4 – 20 мА) |
| Максимальная погрешность при 25 °С | ±2 % полного диапазона |
| Допустимая непрерывная перегрузка | ± 20 V (AO к AGND) |
| Питание | |
| Гальваническая изоляция | Нет |
| Напряжение питания (SELV) | 24 В DC |
| Допуск напряжения | –15 % +25 % (20,4 – 30 В DC) |
| Макс. мощность | 2,5 Вт |
| Коммуникация | |
| Системная шина расширения | 1× TCL2 (RS-485, 345 кбит/с) |
