Описание

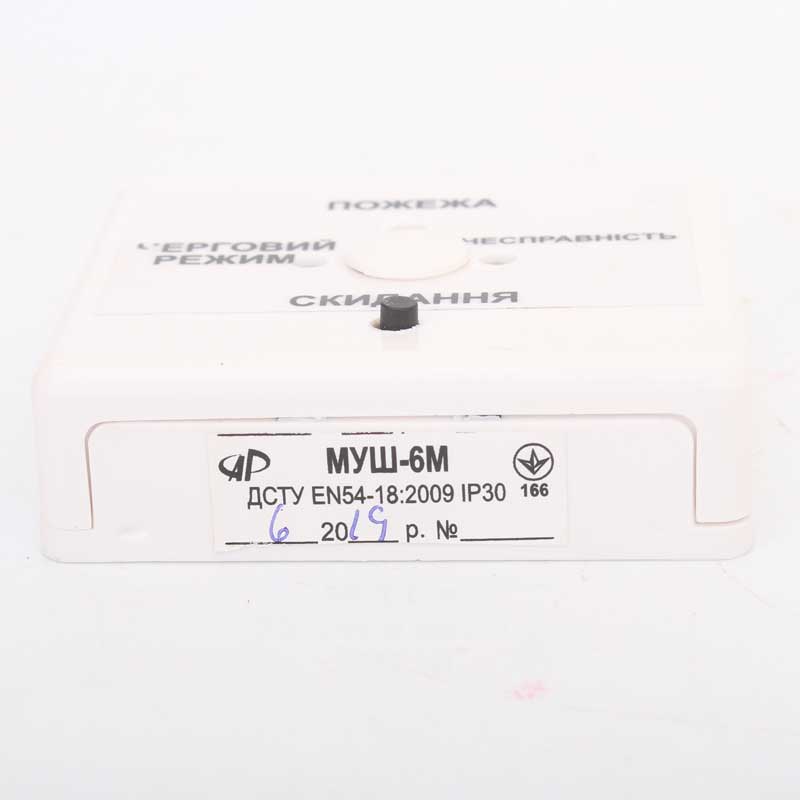

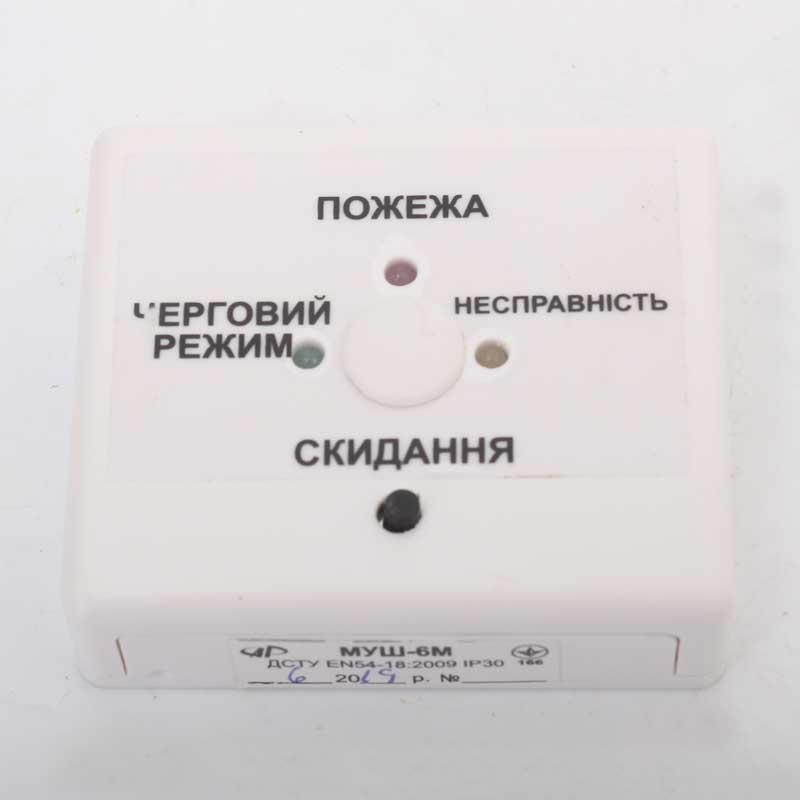

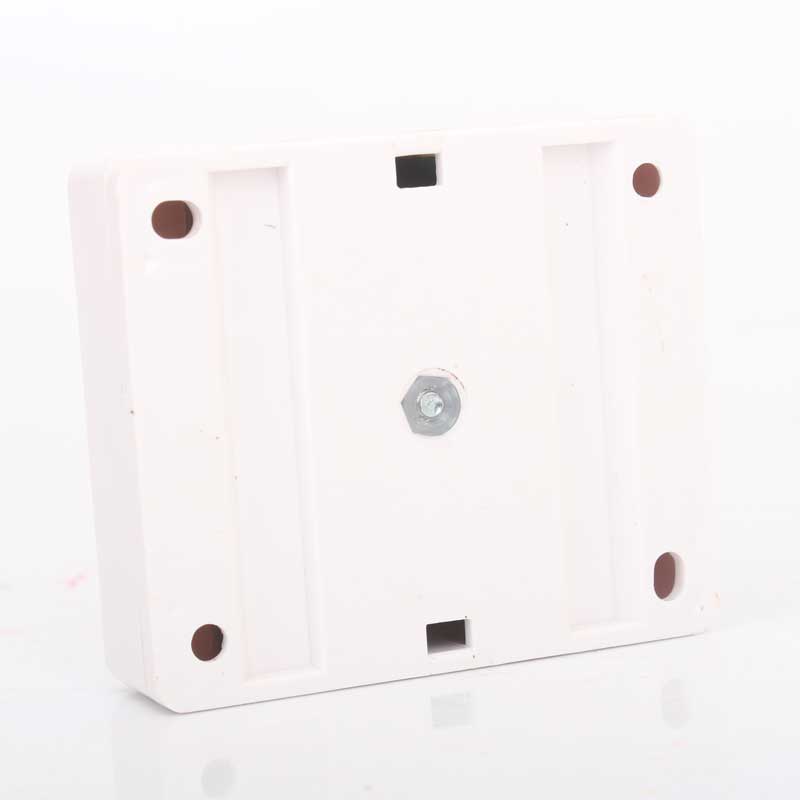

Модуль согласования шлейфов МУШ-6М предназначен для согласования двухпроводного пожарного шлейфа (ШС) с охранно-пожарными ППК, работающими с четырехпроводным ШС, а также с ППК со знакопеременным питанием ШС.
Функциональные возможности
Модули согласования шлейфов позволяют осуществить:
- контроль значения тока в цепи двухпроводного ШС и в зависимости от его величины изменить состояние выходного ключа для передачи извещений («Дежурный режим», «Пожар», «Неисправность») на ППК,
- формирование извещения «Пожар» при сработке одного или нескольких пожарных извещателей в цепи двухпроводного ШС скачкообразным увеличением сопротивления (уменьшением тока) в цепи сигнального шлейфа ППК,
- формирование извещения «Неисправность» при обрыве или коротком замыкании в цепи двухпроводного шлейфа и при отсутствии питания 12В на модуле (оптический индикатор выключен) разрывом цепи сигнальной линии четырехпроводного ШС,
- ограничение величины тока при возникновении короткого замыкания в цепи двухпроводного ШС,
- отключение питания двухпроводного шлейфа с помощью кнопки «СБРОС».
Эксплуатация
Оптимальными условиями для использования модулей МУШ-6М являются:
- температура окружающей среды от 1 до 40°С,
- относительная влажность воздуха 95%.
Характеристики
| Параметры | Значения |
| Ток потребляемый в дежурном режиме | не более 25 мА |
| Габаритные размеры | не более 65х55х20 мм |
| Масса | не более 0,05 кг |
| Ток потребление в режиме "ПОЖАР" | 40 мА |
Диапазон:
|
10.2 - 13.8 В 9.7 - 13.6 В |
| Ток короткого замыкания в цепи двухпроводного шлейфа | не более 20 мА |
| Сопротивление двухпроводного ШС, при котором модуль формирует извещение «Дежурный режим»: | от 1,4 до 2,5 кОм |
| Сопротивление двухпроводного шлейфа, воспринимаемый модулем, как режим «ТРЕВОГА» | от 0 до 1 кОм |
| Ток в цепи двухпроводного шлейфа, при котором модуль определяет состояние «ОБРЫВ»: | не более 5,0 мА |
| Количество пожарных извещателей, подключенных в двухпроводный | не более 32 |
Комплектация
- Модули согласования шлейфов МУШ-6М - 1 шт,
- Паспорт -1 экз.
