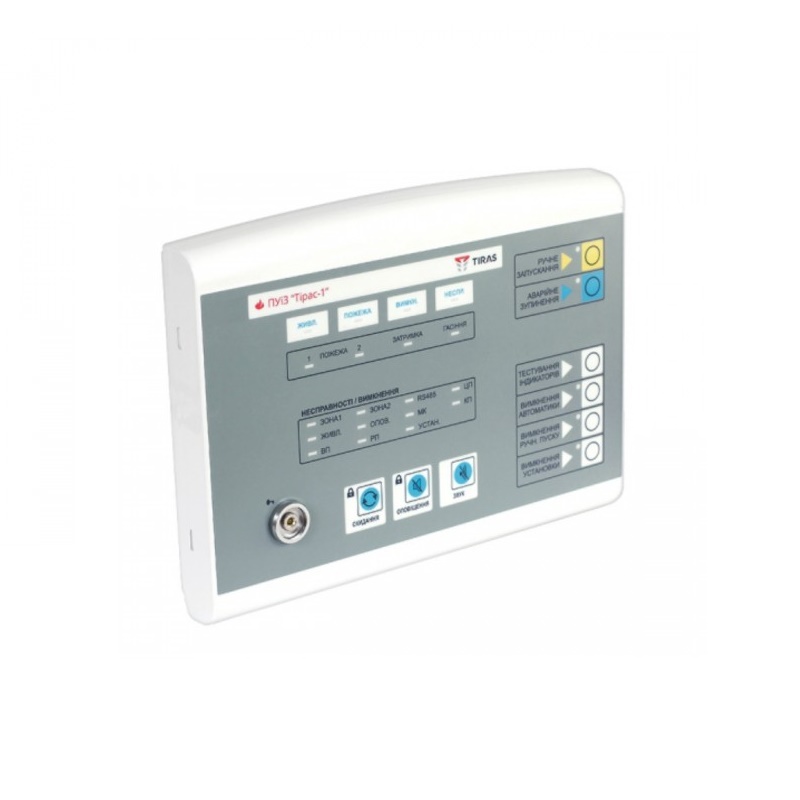

Модуль ПУИЗ ТИРАС-1

Голосов: 2
Документация:
Паспорт(1.68 МБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Модуль ПУИЗ ТИРАС-1 предназначен для управления одним направлением пожаротушения (газовое, порошковое, аэрозольное). Функциональные возможности и универсальность делают его удачным решением для реализации систем пожаротушения любого размера.

Особенности

  • Системная шина RS-485 для работы с ППКП серии «Тирас-П», «Тирас-П.1», «Тирас-А»;
  • Возможность работы с ППКП стороннего производителя;
  • Встроенный считыватель Touch Memory для упрощения работы с прибором;
  • Вход для мониторинга состояния дверей;
  • Выход для сигнала «Автоматику выключено»;
  • Выход «тревога», который срабатывает при пожаре в одной из зон (например, для отключения вентиляции);
  • Программирование с ПК или с помощью DIP-переключателей;
  • Эргономичный пластиковый корпус.

Характеристики

Наименование характеристики Значение
Напряжение питания (вход «12В»), В 12±3
Напряжение питания установки пожаротушения (вход «UП+»), В   12±3
выбрана опция напряжения «12В»
выбрана опция напряжения «24В», не более 28
Напряжение питания оповещения (вход «UОП»), В 12±3
Ток потребления в режиме «Покой», мА, не более 100
Ток потребления в режиме «Срабатывание», мА, не более 230
Ток через контакты «П+/П-», А, не более 5, прим.
Ток через контакты «UOP», «ОП+», А, не более 5, прим.
Нормальное значение напряжения в контролируемых цепях, В 11,0 – 12,5
Ток в цепи обнаружения в дежурном режиме, мА 5,6 – 10,8
Порог ограничения тока в цепи обнаружения, не более, мА 60
Параметры выходов типа «открытый коллектор»: «УП», «ВН», «СК»,   100
«Р/А», «ТР»:
- ток нагрузки, мА, не более
- внешнее напряжение, В, не более 28
Самовосстанавливающийся предохранитель на каждом выходе, мА 200
Сопротивление между проводами входов, кОм, не менее 50
Сопротивление проводов зон, Ом, не более 250
Время реакции зоны на тревогу или неисправность, с, не более 10
Габаритные размеры 270х200х55 мм
Масса 0.7 кг

Комплектация

Совместно с модулем ПУИЗ ТИРАС-1 поставляется:

  • Паспорт - 1 экз,
  • Ключ Touch Memory DS1990 - 1 шт,
  • Комплект монтажных и запасных частей, который включает в себя:
    • Диод 1N5408 – 4 шт.
    • Резистор 0,5 Вт-1,5кОм – 9 шт.
    • Резистор 0,5 Вт-2,2 кОм – 2 шт.
    • Резистор 0,5 Вт-470 Ом – 4 шт.
