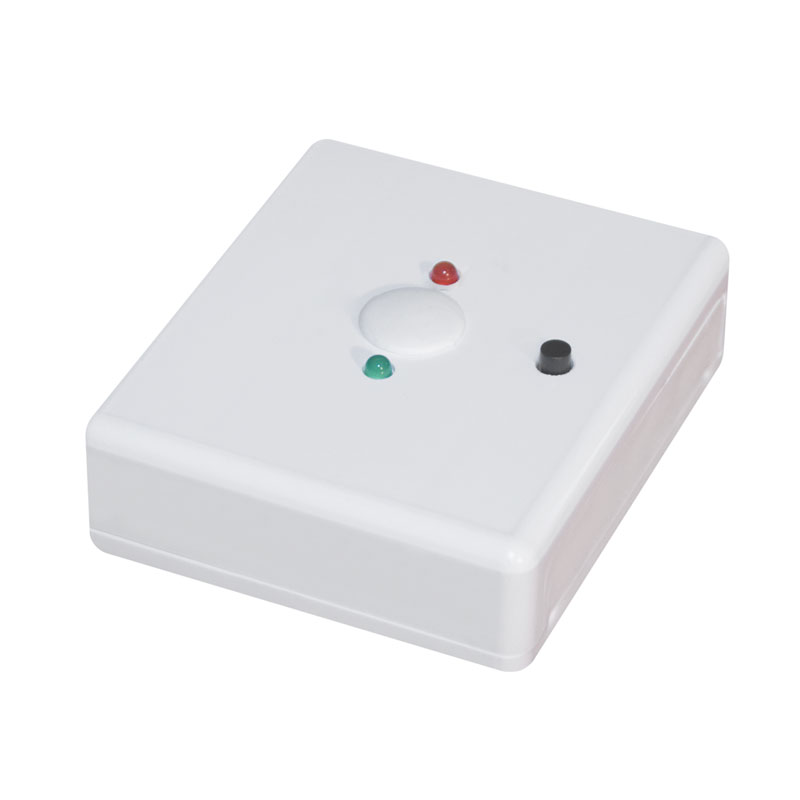

Модуль согласования шлейфов МУШ-2М
Описание
Модуль МУШ-2М предназначен для согласования двухпроводного пожарного шлейфа (ШС) с пожарными и охранно-пожарными ППК, работающими с четырехпроводным ШС.
Функциональные возможности
Модули согласования шлейфов позволяют осуществить:
- контроль значения тока в цепи двухпроводного ШС и в зависимости от его величины изменить состояние выходного ключа для передачи извещений «Дежурный режим», «Тревога» на ППК,
- формирование сигнала "Тревога» разрывом цепи сигнального шлейфа четырехпроводного ШС,
- оптическую индикацию этого состояния "Тревога» индикатором красного цвета при:
- обрыве или коротком замыкании в цепи двухпроводного шлейфа,
- сработке одного или нескольких извещателей,
- оптическую индикацию дежурного режима работы индикатором зеленого цвета,
- ограничение величины тока при возникновении короткого замыкания в цепи двухпроводного ШС,
- отключение питания двухпроводного шлейфа с помощью кнопки «СБРОС».
| Параметры | Значения |
| Ток потребляемый в дежурном режиме | не более 25 мА |
| Габаритные размеры | не более 65х55х20 мм |
| Масса | не более 0,05 кг |
Диапазон:
|
10.2 - 13.8 В 9.7 - 13.6 В |
| Ток короткого замыкания в цепи двухпроводного шлейфа | не более 20 мА |
| Сопротивление двухпроводного ШС, при котором модуль формирует извещение «Дежурный режим» | 1.0± 3 кОм |
| Сопротивление двухпроводного шлейфа, воспринимаемый модулем, как режим «ТРЕВОГА» | от 0 до 0.75 и выше 3.3 кОм |
| Ток потребления в режиме «Тревога» | не более 31 мА |
| Количество пожарных извещателей, подключенных в двухпроводный | не более 32 |
Комплектность
- Модули согласования шлейфов МУШ-2М - 1 шт,
- Паспорт -1 экз.
Эксплуатация
Оптимальными условиями для использования модулей МУШ-2М являются:
- температура окружающей среды от 1 до 40°С,
- относительная влажность воздуха 95%.
