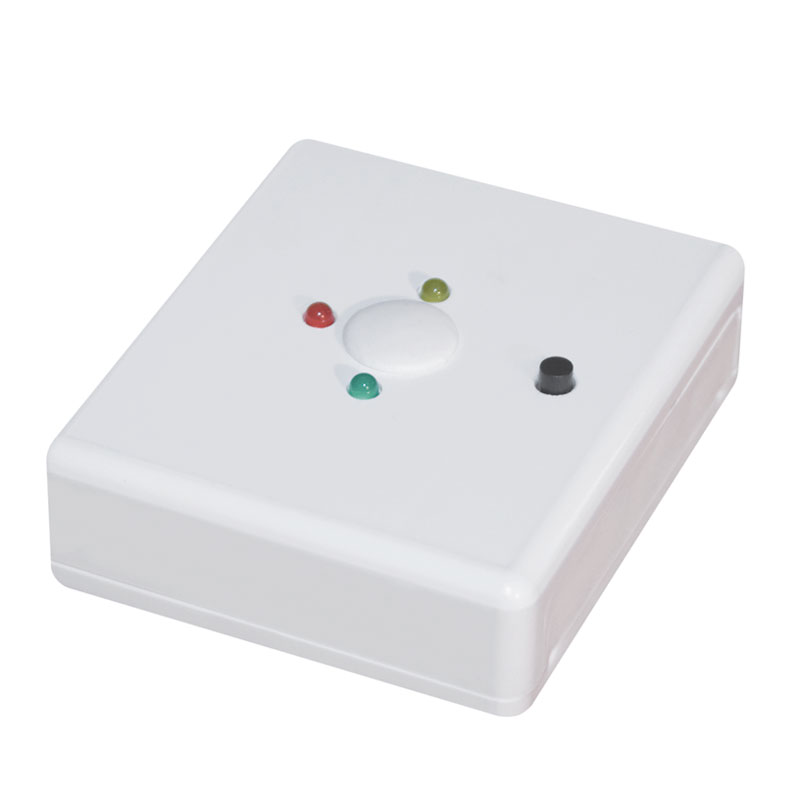

Модуль согласования шлейфов МУШ-ДЛМ

Average: 10 (1 vote)

Модуль согласования шлейфов МУШ-ДЛМ предназначен для подключения по 2-х проводному шлейфу извещателя пожарного дымового линейного «АРТОН-ДЛ» к четырехпроводным охранно-пожарным приборам (ППК), а также к пожарным ППК со знакопеременным питанием шлейфа сигнализации

Функциональные возможности

Модули согласования шлейфов позволяют осуществить:

  • формирование сигнала «ПОЖАР» изменением величины сопротивления или разрывом цепи сигнального шлейфа и оптическую индикацию этого состояния индикатором красного цвета при получении извещения «ПОЖАР» от извещателя «АРТОН-ДЛ»,
  • индикацию дежурного режима работы индикатором зеленого цвета,
  • формирование сигнала «НЕИСПРАВНОСТЬ» разрывом цепи сигнального шлейфа и оптическую индикацию этого состояния индикатором желтого цвета при получении извещения «НЕИСПРАВНОСТЬ» от извещателя «АРТОН-ДЛ» при обрыве или коротком замыкании в цепи двухпроводного шлейфа,
  • формирование сигнала «НЕИСПРАВНОСТЬ» разрывом цепи сигнального шлейфа при отсутствии питающего напряжения 12 В,
  • ограничение тока короткого замыкания на заданном уровне,
  • отключение питания двухпроводного шлейфа с помощью кнопки «СБРОС».
Технические характеристики
Параметры Значения
Ток потребляемый в дежурном режиме не более 25 мА
Сброс подключения к ППК четырехпроводный ШС
Ток потребления в режиме ПОЖАР: не более 40 мА
Диапазон:
  • входных напряжений
  • выходных напряжений в дежурном режиме
10.2 - 13.8 В
9.7 - 13.6 В
Ток короткого замыкания в цепи двухпроводного шлейфа не более 20 мА
Ток в цепи двухпроводного шлейфа, воспринимаемый модулем, как дежурный режим работы 2,0 - 5,5 мА
Ток в цепи двухпроводного шлейфа, воспринимаемый модулем, как «НЕИСПРАВНОСТЬ» не более 1,60 и не менее 18,0 мА
Ток в цепи двухпроводного шлейфа, воспринимаемый модулем, как режим «ПОЖАР» 7,5 - 16,5 мА
Сопротивление между контактами “3” и “2” в дежурном режиме: ≤25 Ом
Габаритные размеры 70x70x30 мм
Масса 50 г

Комплектность

  • Модули согласования шлейфов МУШ-ДЛМ - 1 шт,
  • Паспорт -1 экз.

Эксплуатация

Оптимальными условиями для использования модулей МУШ-ДЛМ являются:

  • температура окружающей среды от 1 до 40°С,
  • относительная влажность воздуха 95%.
