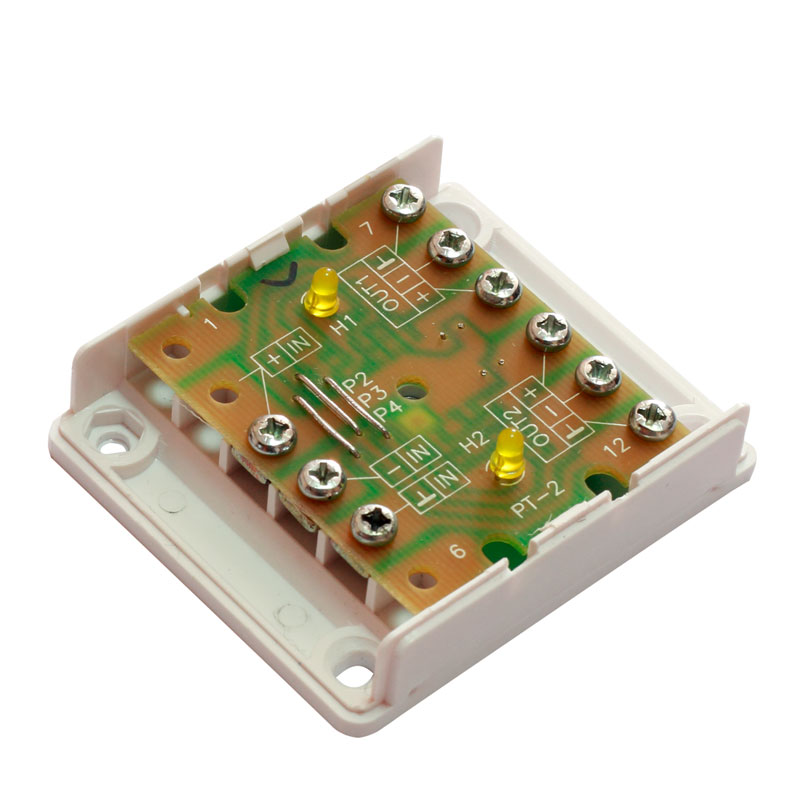

Разветвитель Т-образный РТ-2

Average: 10 (1 vote)

Разветвитель Т-образный РТ-2 предназначен для формирования сигнала «НЕСПРАВНОСТЬ» в 2-х проводном шлейфе пожарной сигнализации с Т-образным ответвлением.

Область применения

Разветвитель широко используется с приборами приемно-контрольными «АРТОН-02П», «АРТОН-04П», «АРТОН-08П», «АРТОН-16П», «АРТОН-32П» при напряжении (13-15) В в шлейфе.

Особенности

  • Разветвитель за счет Т-образного ответвления позволяет уменьшить объем проводного монтажа при сохранении контроля целостности шлейфа пожарной сигнализации по всей его длине, в том числе и в Т-образных ответвлениях.
  • РТ-2 обеспечивает индикацию обрывов в Т-образных ответвлениях индикаторами желтого цвета и формирует при этом коротким замыканием шлейфа пожарной сигнализации сигнал «НЕСПРАВНОСТЬ», который поступает на ППКП.
Технические характеристики
Параметры Значения
Диапазон питающих напряжени: 13 - 15 В 13 -15 В
Способ подключения к ППК двухпроводный ШС
Габаритные размеры не более 61х53х18 мм
Масса не более 0.05 кг
Сопротивление двухпроводного шлейфа (без учета сопротивления выносных элементов): не более 100 Ом
Ток короткого замыкания в цепи ШС : не более 30 мА

Комплектность

  • Разветвитель Т - образный РТ -2 - 1 шт,
  • Паспорт - 1 экз,
  • Тара -1 шт.

Эксплуатация

Оптимальными условиями для использования разветвителя РТ-2 являются:

  • температура окружающей среды от - 10 до + 55°С,
  • относительная влажность воздуха 85%.
