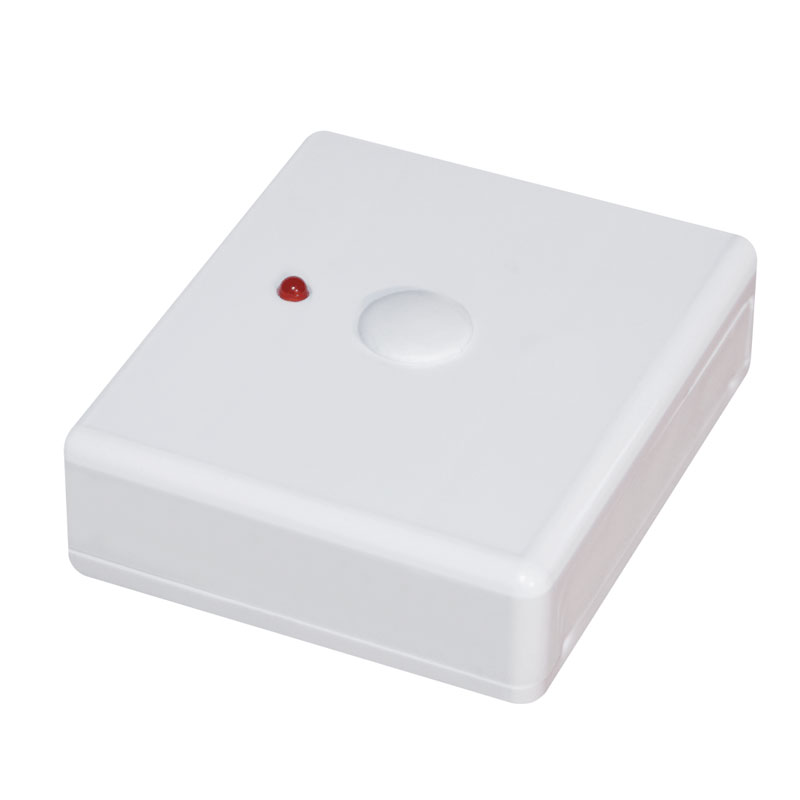

Модуль согласования шлейфов МУШ-1М

No votes yet

Модули согласования шлейфов МУШ-1М предназначен для согласования двухпроводного пожарного шлейфа (ШС) с пожарными и охранно-пожарными ППК, работающими с четырехпроводным ШС.

Функциональные возможности

Модули согласования шлейфов позволяют осуществить:

  • контроль значения тока в цепи двухпроводного ШС и в зависимости от его величины изменить состояние выходного ключа для передачи извещений «Дежурный режим», «Тревога» на ППК,
  • формирование сигнала "Тревога» разрывом цепи сигнального шлейфа четырехпроводного ШС,
  • оптическую индикацию этого состояния "Тревога» индикатором красного цвета при:
    • обрыве или коротком замыкании в цепи двухпроводного шлейфа,
    • сработке одного или нескольких извещателей,
  • ограничение величины тока при возникновении короткого замыкания в цепи двухпроводного ШC,
  • отключение питания двухпроводного шлейфа с помощью кнопки «СБРОС».
Технические характеристики
Параметры Значения
Ток потребляемый в дежурном режиме не более 18 мА
Сброс подключения к ППК четырехпроводный ШС
Габаритные размеры не более 65х55х20 мм
Масса не более 0,05 кг
Диапазон:
  • входных напряжений
  • выходных напряжений в дежурном режиме
10.2 - 13.8 В
9.7 - 13.6 В
Ток короткого замыкания в цепи двухпроводного шлейфа не более 20 мА
Сопротивление двухпроводного ШС, при котором модуль формирует извещение «Дежурный режим» 1.0± 3 кОм
Сопротивление двухпроводного шлейфа, воспринимаемый модулем, как режим «ТРЕВОГА» от 0 до 0.75 и выше 3.3 кОм
Ток потребления в режиме «Тревога» не более 31 мА
Количество пожарных извещателей, подключенных в двухпроводный не более 32

Комплектность

  • Модули согласования шлейфов МУШ-1М - 1 шт,
  • Паспорт -1 экз.

Эксплуатация

Оптимальными условиями для использования модулей МУШ-1М являются:

  • температура окружающей среды от 1 до 40°С,
  • относительная влажность воздуха 95%.
