Клапаны КПЗ

Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

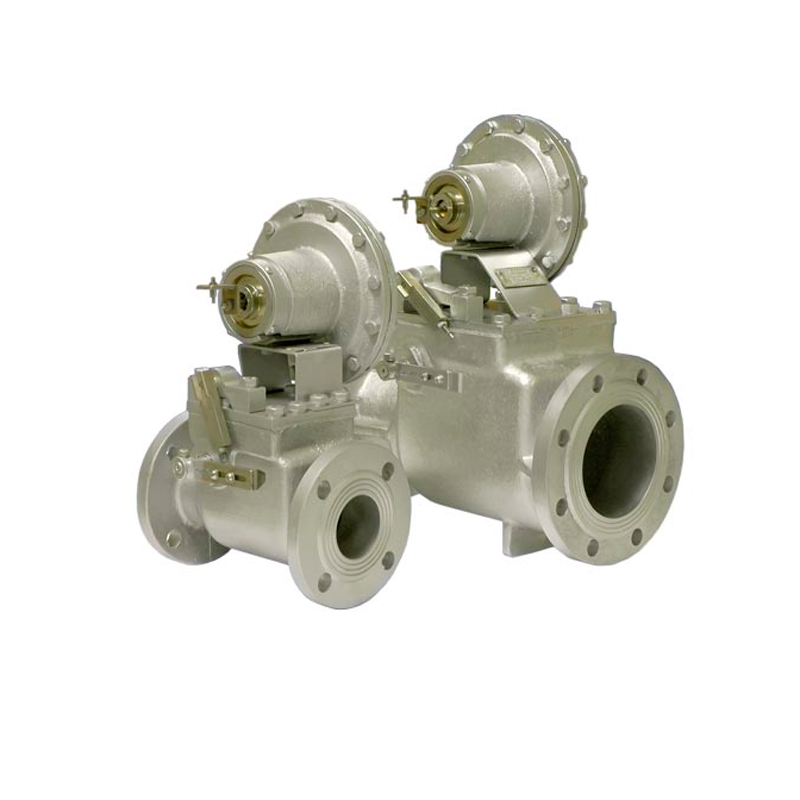

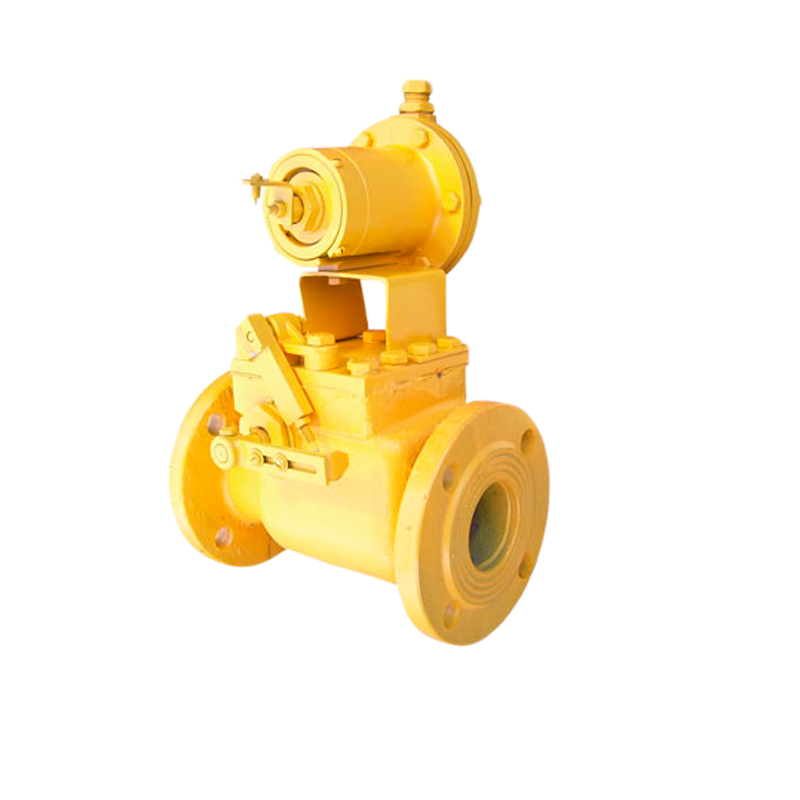

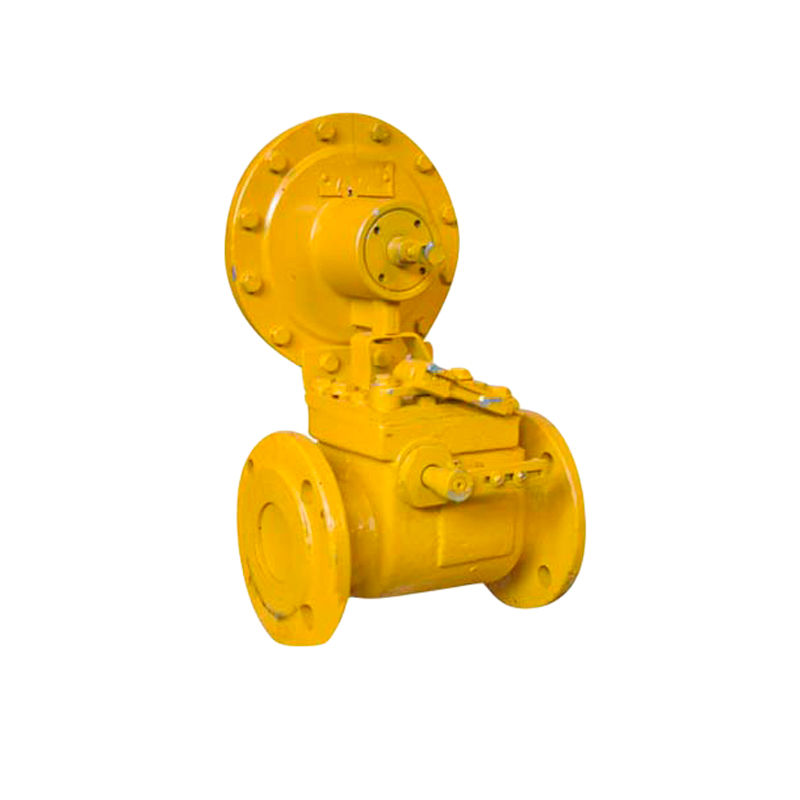

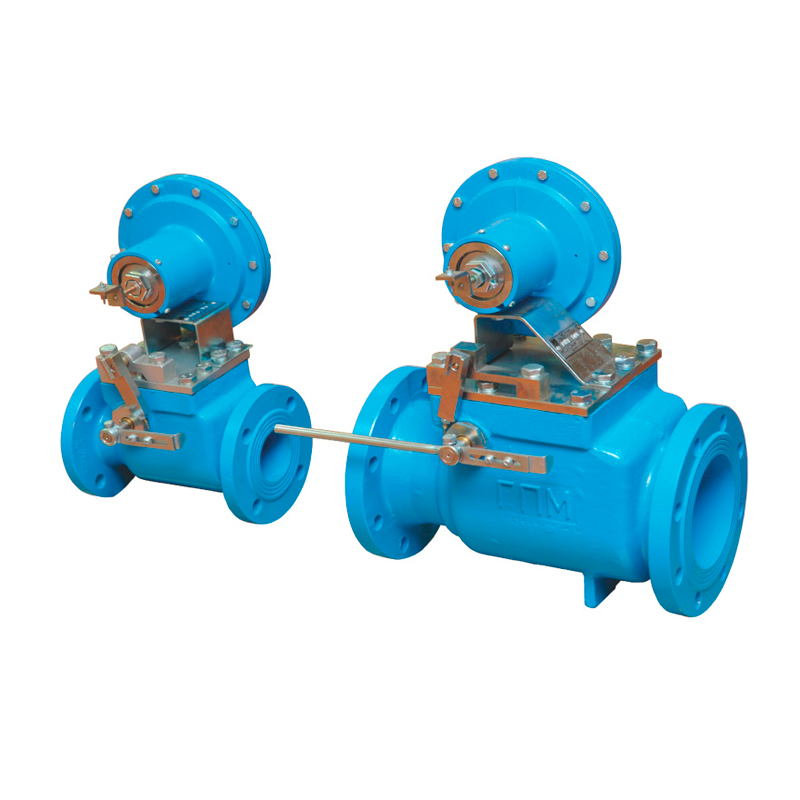

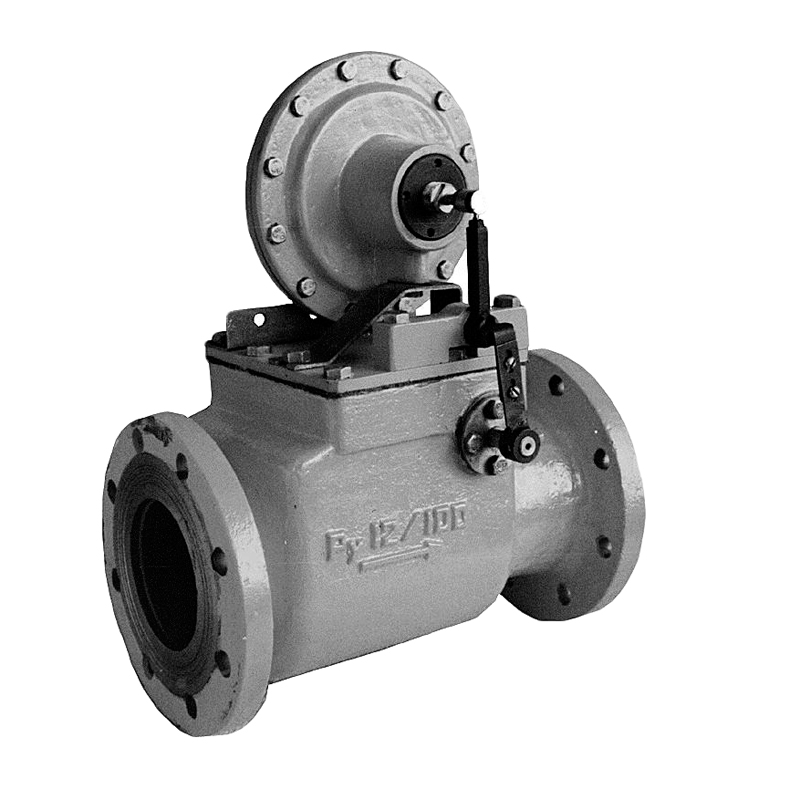

Клапан предохранительный запорный КПЗ (КПЗ-50Н, КПЗ-50В, КПЗ-100Н, КПЗ-100В, КПЗ-200Н, КПЗ-200В) – линейка предохранительных клапанов запорного типа для комплектования газовых магистралей. Устройство выпускается в трех основных моделях, каждая из которых имеет по две модификации: под низкое или высокое рабочее давление. Кроме того, каждая модификация имеет исполнения с левым или правым (указатель «-01» в конце маркировки) расположением приводного рычага. Устройство комплектуется двумя сменными комплектами пружин для разных диапазонов срабатывания.

Назначение клапанов КПЗ

Клапана запорные линейки КПЗ предназначены для использования в качестве компонента системы защиты газопроводов, осуществляющих подачу газа непосредственно к потребителям. Устройство обеспечивает аварийное прекращение подачи перекачиваемого газа при понижении или повышении рабочего давления сверх установленного предела.

Конструкция клапанов КПЗ

Клапана снабжены цельным металлическим корпусом с фланцами для врезки в контролируемый трубопровод. К верхнему соединительному фланцу крепится мембранный механизм контроля давления с пружинным приводом управления. Открытие/закрытие клапана осуществляется через механический рычаг, соединенный с приводом управления механизма контроля.

Характеристики

Как называется товар

Клапан КПЗ-50Н

Клапан КПЗ-50В

Клапан КПЗ-100Н

Клапан КПЗ-100В

Клапан КПЗ-200Н

Клапан КПЗ-200В

Дублирующая модель изделия

Клапан КПЗ-50Н-01

Клапан КПЗ-50В-01

Клапан КПЗ-100Н-01

Клапан КПЗ-100В-01

Клапан КПЗ-200Н-01

Клапан КПЗ-200В-01

Герметичность затвора согласно ГОСТ 9544-93

Класс «А»

Давление газа на входе, МПа

1,20

Диапазон настройки давления срабатывания при понижении давления, кПа

Границы  0,3…3

Показатели 3…30

Значения 0,3…3

Показатели 3…30

Показатель 0,3…3

Диапазон 3…30

Диапазон настройки давления срабатывания при повышении давления, кПа:

 - 1-й комплект пружин





- 2-й комплект пружин







0,0014…0,012





 0,012…0,075







0,03 …0,16





0,15 …0,75







0,0014 … 0,012





0,012…0,075







0,03…0,16





0,15…0,75







0,0014 …0,012





0,012 … 0,075







0,03… 0,16





0,15 … 0,75

Устройство срабатывает с размером рабочей точности %

± 5,0

Размер отверстия через которое ведется работа

50 мм

100 мм

200 мм

Габариты корпуса в мм

386х273х230

399х237х230

446х350х270

469х350х241

600х562х400

600х585х400

Вес клапана в кг

23,0

22,0

35,5

34,5

90,0

89,0



Модификации

  • КПЗ-50Н, КПЗ-50Н-01;
  • КПЗ-50В, КПЗ-50В-01;
  • КПЗ-100Н, КПЗ-100Н-01;
  • КПЗ-100В, КПЗ-100В-01;
  • КПЗ-200Н, КПЗ-200Н-01;
  • КПЗ-200В, КПЗ-200В-01.
