Описание

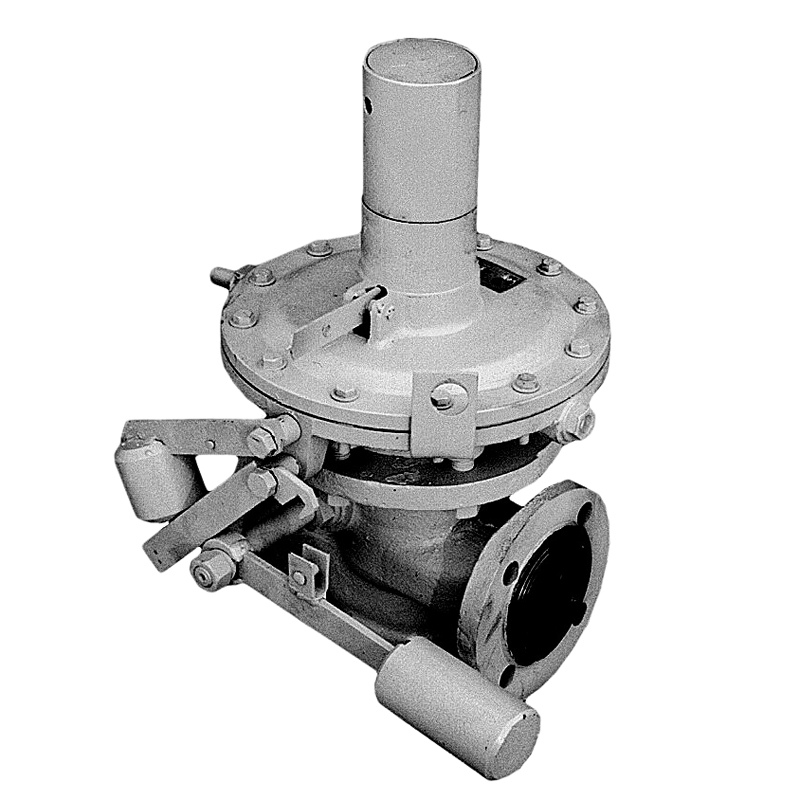

Клапаны предохранительные запорные ПКН(В) делится на такие модели:
- ПКН(В)-50
- ПКН(В)-100
- ПКН(В)-200
Назначение клапанов
Комплектация газорегуляторных установок и газораспределительных пунктов в качестве запорного устройства, используемого для обеспечения герметичного перекрытия потока неагрессивной рабочей среды.

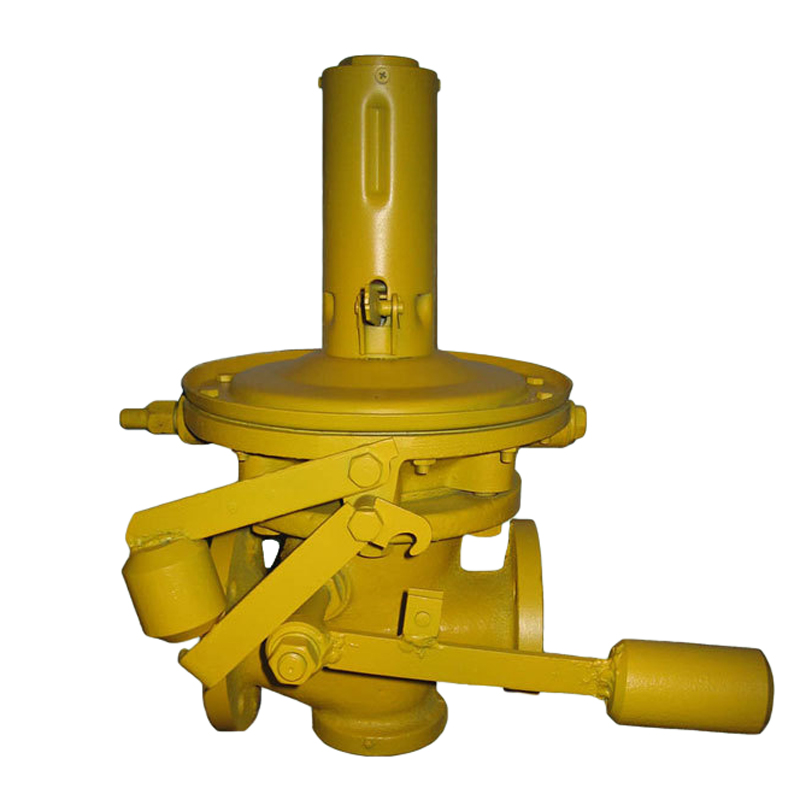

Конструкция клапанов
Работа устройства основана на автоматическом перекрытии потока в ситуации, когда давление газа выходит за нижний/верхний предел, установленный пользователем в настройках. При этом открытие клапана производится оператором в ручном режиме, полностью исключая произвольное срабатывание. Материалом изготовления оборудования становится ПКН или ПКВ.
Среди преимуществ использования устройства выделяется тот факт, что оно не способно нанести какой-либо вред окружающей среде, что особенно важно в работе с природным газом. Затвор выполнен в соответствии с высокими стандартами герметичности (класс А в соответствии с ГОСТ 9544-93).

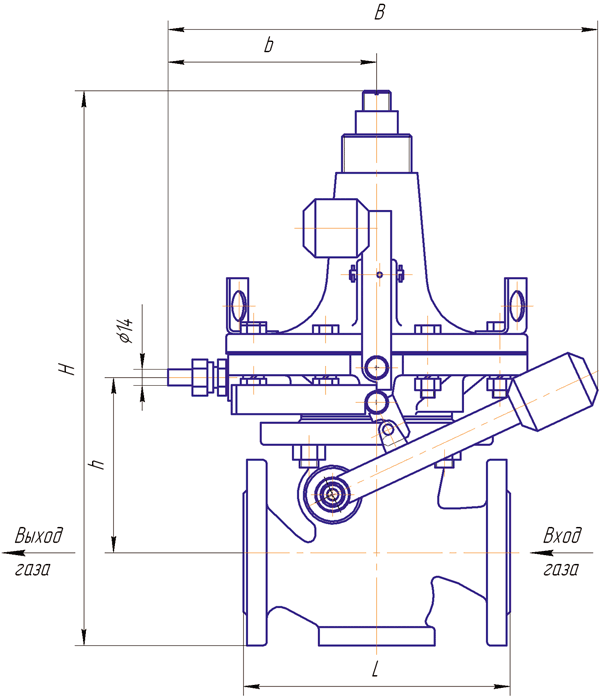

Рис.1 - Габаритные размеры клапана предохранительного запорного ПКН(В)
Характеристики
|
Характеристики |
Клапан ПКН(В)-50 |
Клапан ПКН(В)-100 |
Клапан ПКН(В)-200 |
|
|
Размер седла клапана |
Диаметр 5 см |
В диаметре 10 см |
По диаметру 20 см |
|
|
Рахмер прохода для продукта |
5 см |
10 см |
20 см |
|
|
Предельно допустимые значения давления |
минимум |
0,0003-0,003 (0,003-0,03) МПа |
||
|
максимум |
0,03-0,65 (03-6.5) МПа |
|||
|
Габариты |
300×385×455 мм |
270×388×572 мм |
390×600×725 мм |
|
|
Строительная длина оборудования |
228,5…231,5 |
348…352 |
596,5…603,50 |
|
|
Весовой показетель |
45 кг |
85 кг |
14 кг |
|
|
Тип соединения изделия |
фланец |
|||
Модификации
- ПКН(В)-50,
- ПКН(В)-100,
- ПКН(В)-200.
