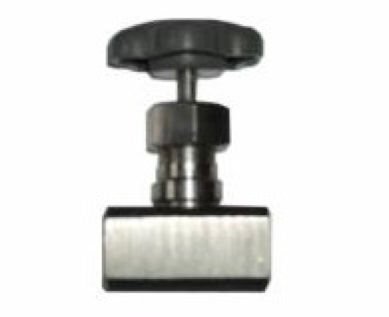

Клапаны запорные СК22005 -006, СК22005 -015, СК22005 -020, СК22005 -025
Документация:
Паспорт(673.82 КБ)
Описание
Клапаны запорные СК22005 -006, СК22005 -015, СК22005 -020, СК22005 -025 применяются в качестве запорных устройств на линиях теплотехнического и технического контроля.
- Присоединение к трубопроводу: резьбовое муфтовое .
- Устан овочное положение на трубопроводе: любое.
| Обозначение (табличная фигура) | DN, мм | PN, МПа | Рабочая среда | Температура рабочей среды Т,°С | Материал корпусных деталей | Размеры, мм | Вид управления (тип электропривода) | Вид присоединения | Масса, кг | ||
| H | H 1 | L | |||||||||
| СК22005 -006 15с54бк | 6 | 16 | Природный газ, сухой очищенный | 200 | Сталь 20 | 94 | 16 | 64 | ручной | Rс 1/4 | 0,54 |
| -01 15нж54бк | Природный газ, влажный с содержанием сероводорода до 0,1% | Сталь 12Х18Н10Т | |||||||||
| СК22005 -015 15с54бк | 15 | Природный газ, сухой очищенный | Сталь 20 | 68 | Rс 1/2 | 0,57 | |||||
| -01 15нж54бк | Природный газ, влажный с содержанием сероводорода до 0,1% | Сталь 12Х18Н10Т | |||||||||
| СК22005 -020 15с54бк | 20 | Природный газ, сухой очищенный | Сталь 20 | 100 | 22,5 | 85 | Rс 3/4 | 1,37 | |||
| 01 1 5нж54бк | Природный газ, влажный с содержанием сероводорода до 0,1% | Сталь 12Х18Н10Т | |||||||||
| СК22005 -025 15с54бк | 25 | Природный газ, сухой очищенный | Сталь 20 | 100 | Rс 1 | 1,53 | |||||
| -01 15нж54бк | Природный газ, влажный с содержанием сероводорода до 0,1% | Сталь 12Х18Н10Т | |||||||||
