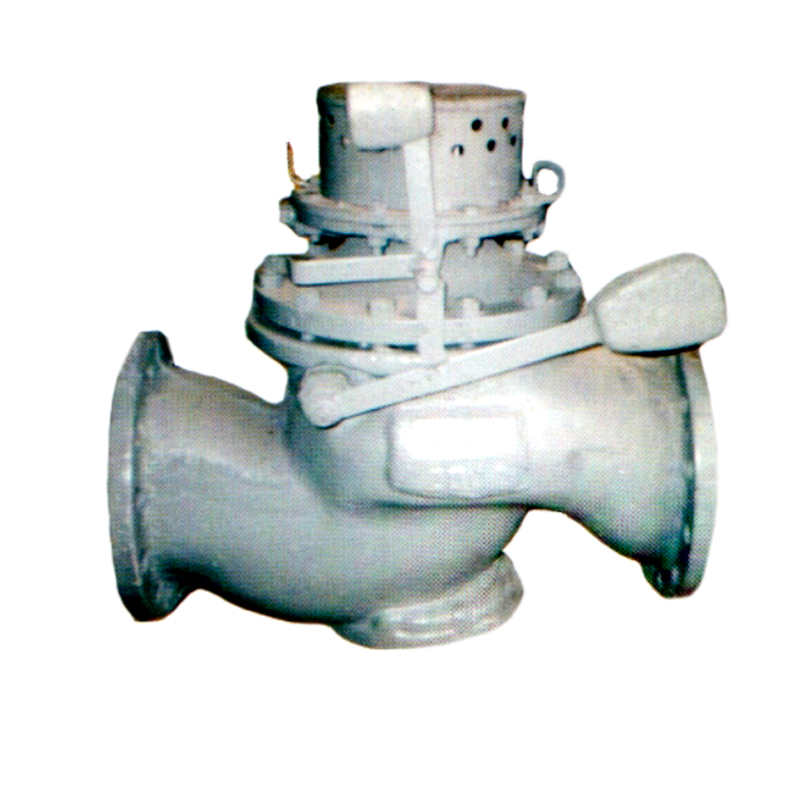

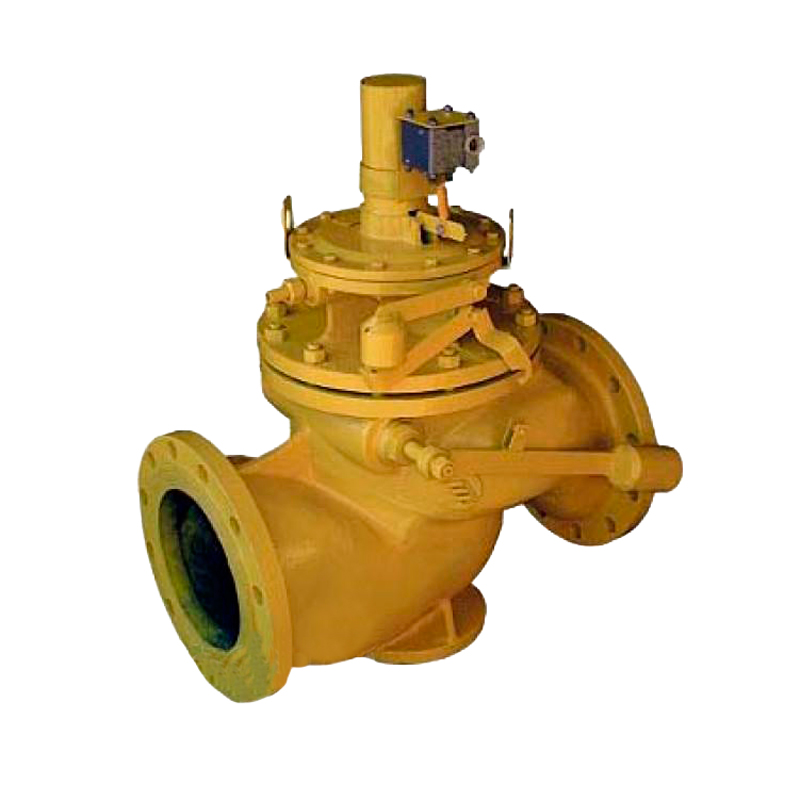

Клапаны ПКНЭ

Клапаны предохранительные запорные электромагнитные ПКНЭ (ПКНЭ-50, ПКНЭ-100, ПКНЭ-200) - представляют собой полуавтоматические предохранительные устройства, с помощью которых обеспечивается герметичное перекрытие трубопроводов, по которым может подаваться неагрессивная углеводородная газовая смесь. Такими приборами комплектуются газорегулирующие узлы и системы автоматического управления процессом подачи газа к газопотребляющему оборудованию. Установка клапанов допускается только в помещениях, которые отличаются взрывобезопасной средой.

Особенности клапанов ПКНЭ

Приборы этого типа являются системами, которые рассчитаны для работы с природным газом, характеристики которого отвечают нормам ГОСТ 5542-87, а предельное давление не превышает 1,2 МПа. Герметичность затвора клапана отвечает А классу, а в качестве коммутационного присоединения используется фланец.

Работа ПКНЭ

В начальном состоянии устройство находится в открытом положении, которое обеспечивается за счет электромагнитной системы. Если напряжение в цепи магнита пропадет, произойдет автоматическое закрывание клапана. Повторное открытие клапана производится только в ручном режиме.

Параметр / модификация

Клапан ПКНЭ-50

Клапан ПКНЭ -100

Клапан ПКНЭ -200

Величина диаметра условных проходов:

Æ5 см

Æ10 см

Æ20 см

Значение диаметра клапанного седла:

Величина напряжения в сети питания:

220 В или 380 В

Значение потребляемой мощности:

40 Вт или 100 Вт

Временной промежуток срабатывания клапана:

0,5 сек

Значение строительной длины:

23 см

35 см

60 см

Габаритные размеры:

23х30х42 см

35х27х53,7 см

60х39х69 см

Масса устройства:

45 кг

85 кг

140 кг



  • ПКНЭ-50,
  • ПКНЭ-100,
  • ПКНЭ-200.
