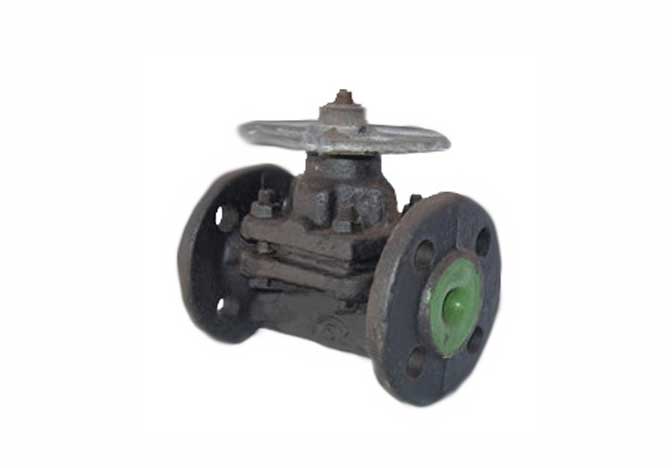

Клапан 15ч93эм, 15ч94эм, 15ч95эм

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Клапан (вентиль) запорный диафрагмовый эмалированный 15ч93эм, 15ч94эм, 15ч95эм п - это трубопроводная арматура предназначенная для перекрытия потока.

Технические характеристики

  • Герметичность затвора достигается путем обжатия диафрагмой перемычки корпуса в диаметральном сечении. Края диафрагмы жестко закреплены между корпусом и крышкой.
  • Присоединительные размеры по ГОСТу 12820-80.
  • Рабочая среда подается с любой стороны.
  • Установочное положение клапана на трубопроводе - любое

Конструктивное исполение

Клапаны 15ч93эм1, 15ч94эм1, 15ч95эм1 имеют фторопластовую диафрагму, работают в кислых средах (за исключением растворов плавиковой кислоты и ее солей) при температуре от минус 15 до плюс 120 °С.

Клапан 15ч96эм имеет резиновую (НО-68-1) диафрагму, работает в слабых растворахз кислот (за исключением растворов плавиковой кислоты и ее солей),щелощах,топливе Т-1, ТС-1, масле, бензине при температуре до +90 ОС.

Клапана состоят из:

  • корпуса,
  • крышки,
  • крестовины,
  • диафрагмы с амортизатором,
  • шпинделя,
  • маховика.
Габаритные размеры
DN, мм PN, атм L, мм Масса, кг
15ч93эм
10 16 120 2,0
15 16 130 2,9
20 10/16 150 5,3
25 10/16 160 5,8
15ч94эм
32 10 180 8,56
40 10 200 9,66
15ч95эм
50 10 230 13,8
65 10 290 16,8
15ч96эм
80 6 310 28,5
100 6 350 34,5
150 6 460 83
200 6 500 140
