Измеритель ЦС4107 представляет собой измеритель сопротивления заземления. При помощи этого прибора выполняют измерение сопротивления растекания токов заземляющих устройств.

Основной сферой применения предложенных приборов являются предприятия энергетической отрасли. Их успешно используют для контроля работоспособности оборудования на электростанциях, распределительных подстанциях, а также на предприятиях, которые занимаются контролем безопасной эксплуатации различного промышленного оборудования.

Описание измерителя ЦС4107

Измеритель ЦС4107 относится к электронному оборудованию измерительного класса с цифровым отсчетом. Для обработки и визуализации результатов применяются микроконтроллер и жидкокристаллический индикатор.

В основу работы прибора заложен принцип преобразований напряжения сопротивления и величины силы тока, который протекает через это электросопротивление и последующему преобразованию полученной информации в величину сопротивления. Преобразование в цифровую форму напряжения и силы тока происходит при помощи аналого-цифрового преобразующего устройства. Величину же сопротивления вычисляют при помощи встроенного микроконтроллера, а полученный результат выводят на цифровое табло.

Работой механизма измерения и аналогово-цифровым преобразователем управляет микроконтроллер по установленному алгоритму. Выбор диапазона и соответствующих единиц измерений (Ом, мОм, кОм) происходит в автоматическом режиме. В памяти прибора допускается возможным хранение до 50-ти последних измерений.

Конструкция прибора

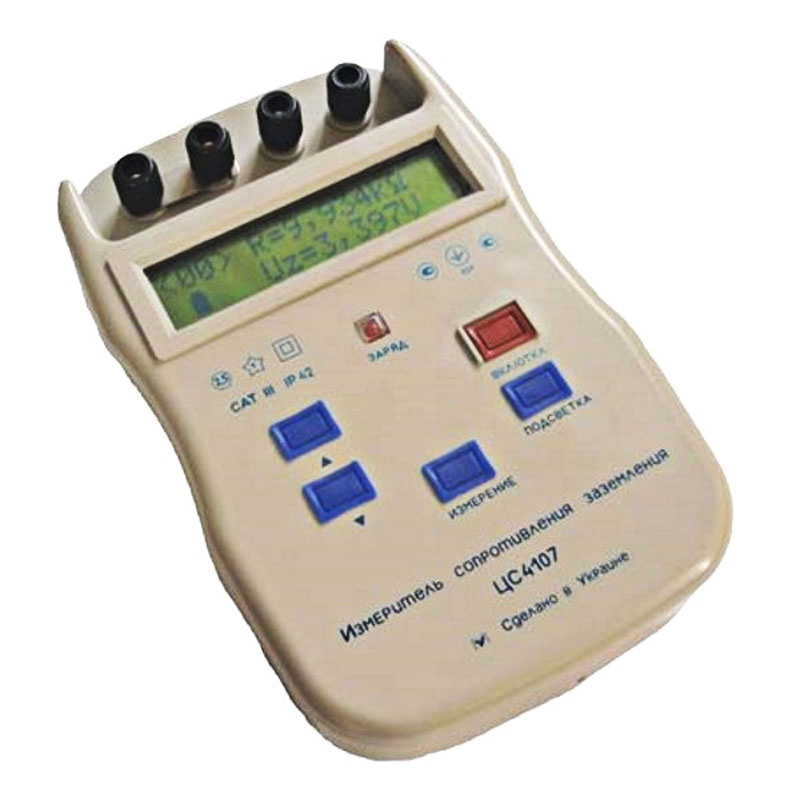

Прибор ЦС4107 выполнен в компактном пластиковом корпусе. На передней панели устройства расположен цифровой экран для визуализации параметров измерений, а также кнопки управления и настройки прибора. В верхней части устройства расположены четыре коммутационные гнезда винтового типа.

Параметры

Значение

Интервал измерений:

10 мОм …. 20 кОм

Граничный предел возможной погрешности:

±2,5%

Величина частоты измерительного тока:

128 Гц

Величина напряжения на токовых зажимах:

не больше 36 В

Величина силы тока в измерительной цепи:

не более 350 мА

Питание устройства:

8 аккумуляторов типа АА по 1.2 В каждый

Величина тока потребления:

В пределах 1 А

Защищенность корпуса:

IP42

Габаритные размеры:

230х140х59 мм

Вес с аккумуляторами:

1 кг

Продолжительность работы на отказ:

примерно 10 050 часов

Эксплуатационный ресурс:

В течение 10 лет
