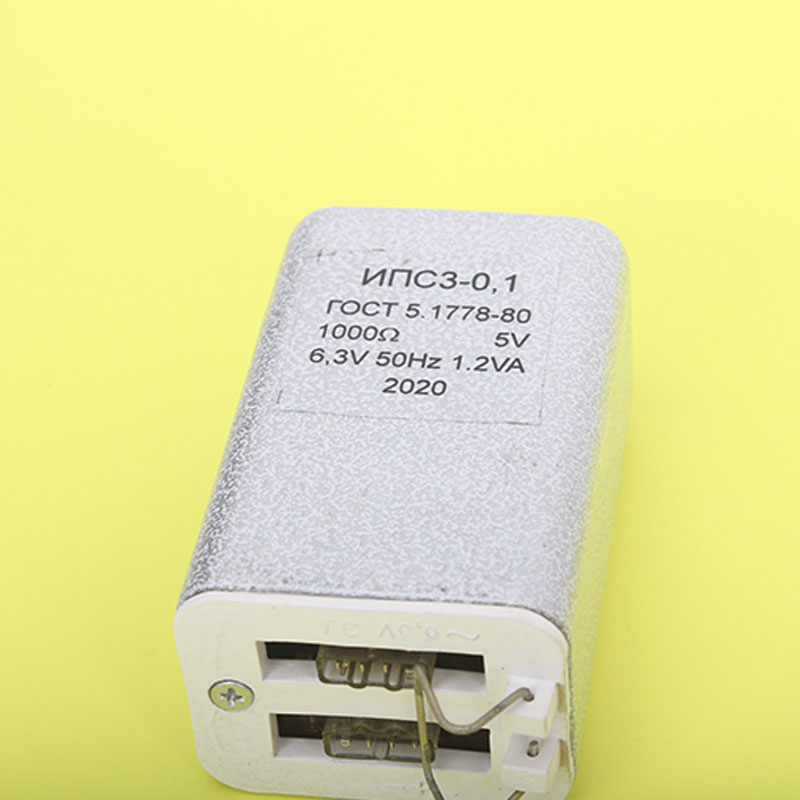

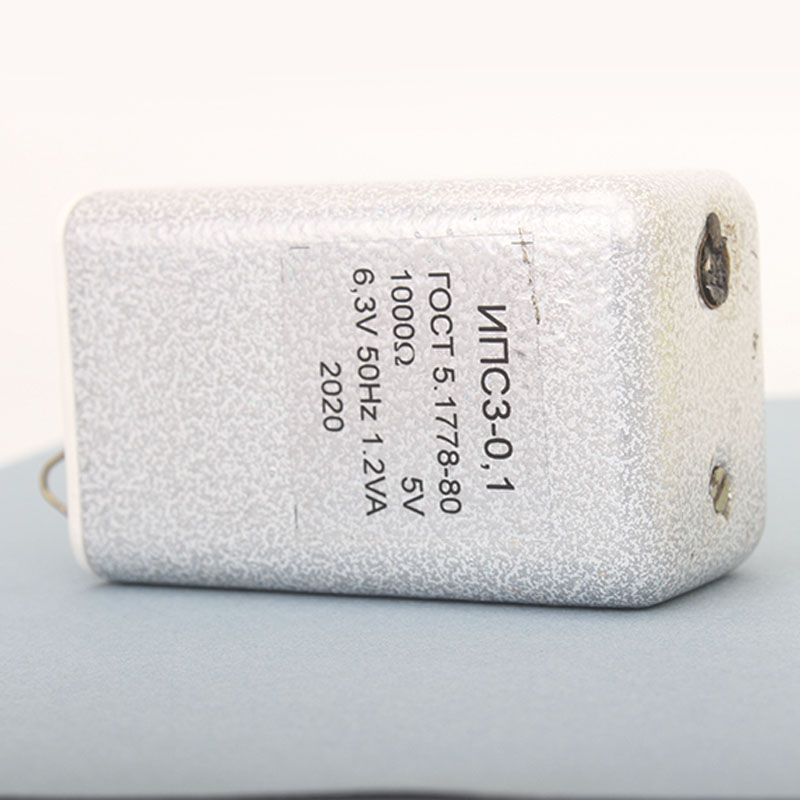

Источник питания стабилизированный ИПС3-0,1

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Источник питания стабилизированный ИПС3-0,1 предназначен для питания измерительных схем автоматических потенциометров и аналогичных им устройств.

По защищенности от воздействия окружающей среды ИПСЗ изготавливается в двух исполнениях:

  • обыкновенном;
  • с искробезопасной электрической цепью.
  • ИПСЗ с искробезопасной электрической цепью предназначен для питания измерительных схем автоматических потенциометров с входными искробезопасными цепями уровня взрывозащиты ia и маркировкой по взрывозащите (Exia IIС).

Автоматические потенциометры устанавливаются вне взрывоопасных помещений, а термоэлектрические преобразователи и термопреобразователи сопротивления, в комплекте с которыми они работают, устанавливаются в помещениях классов B-I, В-Iа, B-I6 и наружных установках классов В-Iг согласно классификации ПУЭ—76, гл. VII-3 («Правила устройства электроустановок»), содержащих взрывоопасные концентрации смесей газов или паров с воздухом категорий IIA, IIВ, IIС групп T1, Т2, ТЗ, Т4, Т5 и Т6 в соответствии с ГОСТ 12.1.011—78.

По устойчивости к механическим воздействиям исполнение ИПС обыкновенное по ГОСТ 12997—76.

Условия эксплуатации

По устойчивости к воздействию температуры и влажности окружающего воздуха ИПСЗ соответствует группе 3 по ГОСТ 12997—76, но с расширенным верхним значением рабочей температуры до 65 °С.

Устройство и работа

ИПС-З-0,1 представляет собой двухкаскадный параметрический стабилизатор напряжения, питающийся от мостового выпрямителя.

В выходном каскаде ИПСЗ для температурной компенсации напряжения стабилизации стабилитрона Д814А на его корпусе медным проводом намотан резистор. Для снижения напряжения помехи обмотки силового трансформатора экранированы.

ИПС-З выполнен на двух печатных платах (плата выпрямителя и плата стабилизатора), соединенных перемычками.

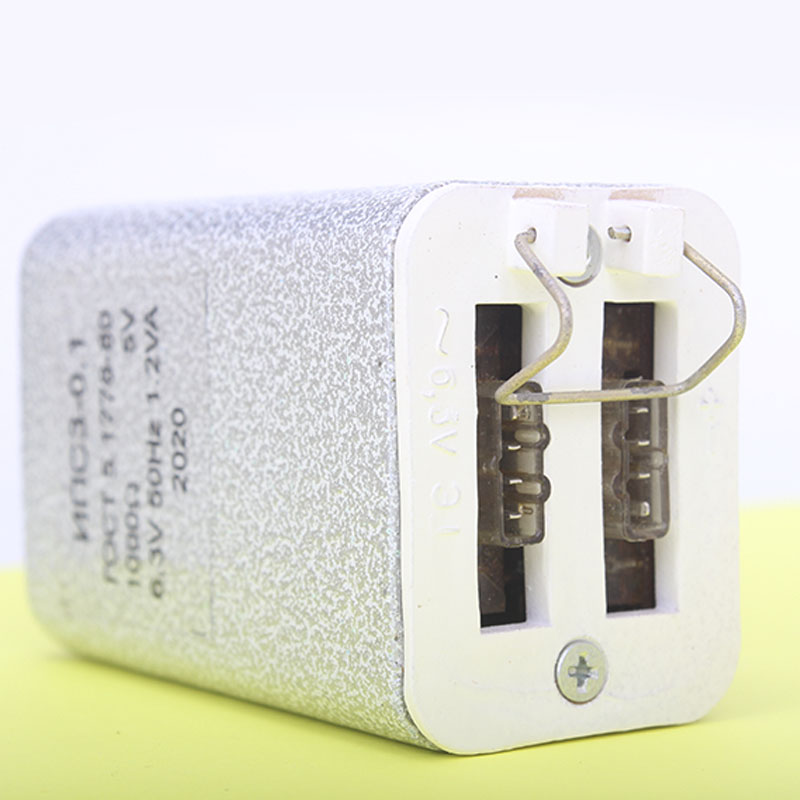

Внешние соединения осуществляются с помощью двух розеток МРН4-1.

Характеристики

Технические характеристики

Номинальное стабилизированное напряжение

5 В

Питание осуществляется от источника переменного тока напряжением
6,3 В (+0,63 и -0,94), частотой 50±1 Гц

Допустимое отклонение выходного напряжения, мВ

класса точности 0,1

±5

класса точности 0,2

±10

при условиях

Температура окружабщего воздуха

20±5°С

Относительная влажность

30-80%

Атмосферное давление

84-107 кПа

Напряжение питания

6,30±0,13 В

Частота тока питания

50±1 Гц

Коэффициент высших гармоник тока питания, не более

5%

Номинальное значение постоянной нагрузки

класса точности 0,1

1000,0±0,5 Ом

класса точности 0,2

1000±1 Ом

Допустимое отклонение выходного напряжения, мВ

при изменении напряжения питания на плюс 10 и минус 15 % от номинального значения

±1

при изменении температуры окружающего воздуха от 20±5°С до любой температуры
в пределах рабочих температур от 5 до 65°С на каждые 10°С

класса точности 0,1

±1

класса точности 0,2

±2

при влиянии внешнего магнитного поля напряжённостью 160 А/м, образованного
переменным током частотой 50 Гц, при самых неблагоприятных фазе и направлении поля

±2,5

Пульсация на выходе ИПС3 при условиях, казанных выше, не более

5 мВ

Двойное амплитудное значение переменного напряжения помехи между любым выводом ИПС3 и экраном
при условиях указанных выше, и при любом фазовом угле напряжения питания, не более

140 мВ

Потребляемая мощность, не более

1,2 В•А

Средний ресурс работы, не менее

25 000 ч.

Масса, кг, не более

обыкновенного исполнения

0,3

с искробезопасной электрической цепью

0,45

Габаритные размеры

50х39х105 мм

Модификации

Модификации

Условное обозначение

Класс точности

Наличие искробезопасности электрической цепи

Код ОКП

ИПС3-0,1

0,1

Нет

42 1792 3701 07

ИПС3-0,2

0,2

—,,—

—,,—

ИПС3-0,1И

0,1

Есть

42 1792 3702 06

ИПС3-0,2И

0,2

—,,—

—,,—
