Источник питания Phantom UPS-2024

Источник бесперебойного питания Phantom UPS-2024 (ИБП) с синусоидальной формой выходного напряжения и мощностью 2 кВт. С помощью блока управления ИБП, расположенного на передней панели прибора и состоящего из индикатора и кнопок навигации, возможно

  • вводить и изменять параметры внешнего используемого аккумулятора,
  • выбрать режим заряда аккумулятора,
  • включать/отключать режим циклической работы "ЭКО", используемый для экономии энергии батареи,
  • регулировать величину выходного напряжения при работе от АКБ,
  • выставлять и изменять величины напряжения переключения на работу от батареи,
  • контролировать все режимы работы устройства и величины параметров.

Процессор заносит в память величины аварийных напряжений, все факты перегрузок, перегревов, срабатывания защиты, время работы.

Назначение

Источник UPS-2024 предназначен для защиты и бесперебойного питания устройств, требовательных к качеству питающего их напряжения, например, котлов и циркуляционных насосов систем отопления.

UPS-2024 имеет топологию "Off line" и работает следующим образом. Если сетевое напряжение в норме и лежит в заданном пользователем диапазоне, оно без изменений по своей величине проходит на нагрузку.

В это время

  • происходит питание нагрузки сетевым напряжением,
  • если есть необходимость, то производится заряд внешнего аккумулятора,
  • происходит постоянное измерение сетевого напряжения и его сравнение с теми величинами, которые пользователь выставил и определил их как рабочий диапазон.

Устройство и работа

Phantom UPS-2024 производится в прямоугольном металлическом корпусе, на передней панели которого расположены

  • клавиша выключателя питания,
  • цифровое табло,
  • кнопки навигации и изменения параметров.

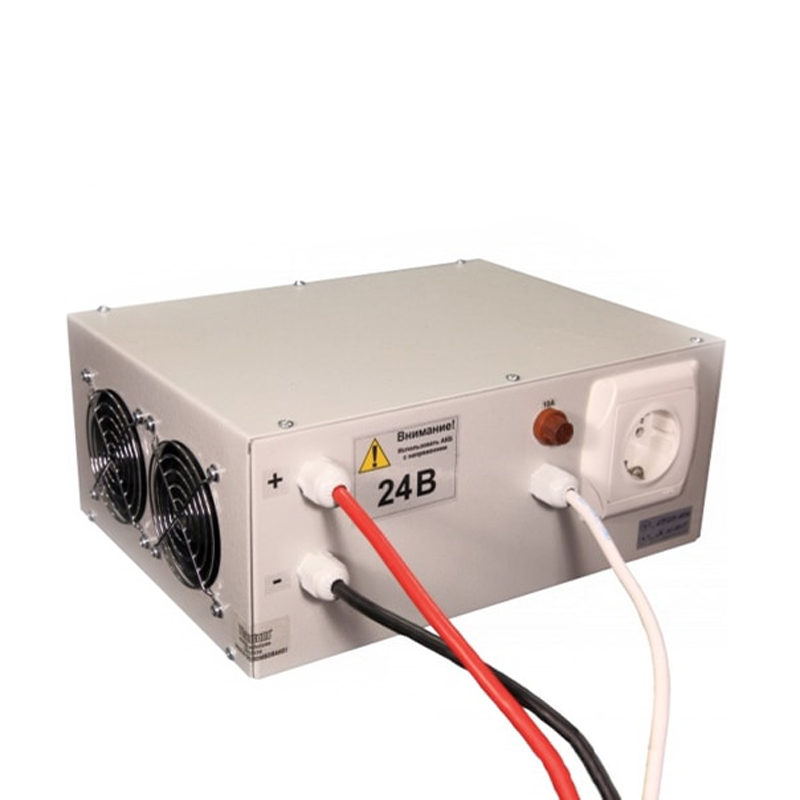

Через заднюю стенку корпуса ИБП выходят

  • провод с вилкой для подключения к сети 220 В,
  • цветные провода с клеммами для подсоединения внешнего аккумулятора напряжением 24 В,
  • сетевая розетка.

Во время работы элементы схемы нагреваются, поэтому для более эффективного отвода тепла в корпусе сделаны вентиляционные отверстия.

Как только входное напряжение станет выше/ниже установленного пользователем диапазона, питание от сетевого некачественного напряжения прекращается. В течении 5 мс происходит переключение на питание от преобразователя 24 В постоянного тока внешней АКБ в переменное напряжение величиной 210÷240 В, величину которого пользователь также может выбрать.

Питание от АКБ происходит до тех пор, пока сетевое напряжение не нормализуется. В случае отключения электроэнергии питание нагрузки от АКБ будет происходить настолько долго, насколько хватит запаса энергии батареи. После этого автоматика отключит её для сохранения от полного разряда, что может привести АКБ в негодность.

Электронная схема бесперебойника имеет транзитный нулевой провод, поэтому при подключении к питающей сети UPS-2024 необходимо соблюдать фазировку. Это важно для подключаемых к нему устройств защитной автоматики и отопительных котлов с электронными блоками управления.

Источник бесперебойного питания Phantom UPS-2024 (ИБП) имеет наладку по рабочим функциям:

Напряжение внешнего аккумулятора

24 В

Выходная мощность ИБП

2000 Вт (3000ВА)

Форма выходного напряжения

синусоида

Максимальный ток заряда АКБ

15 А

Выходное напряжение при питании от АКБ

210÷240 В регулируемое

Диапазоны нижнего/верхнего пределов переключения

150÷210 В/230÷255 В (регулируется)

Топология

offline

Время переключения

5 мс

Время срабатывания защиты при перегрузках

105 %

5 с

150 %

1 с

Рабочая температура окружающей среды

-5÷+30 °С

Размер

250х300х140 мм

Масса блока

6,5 кг
