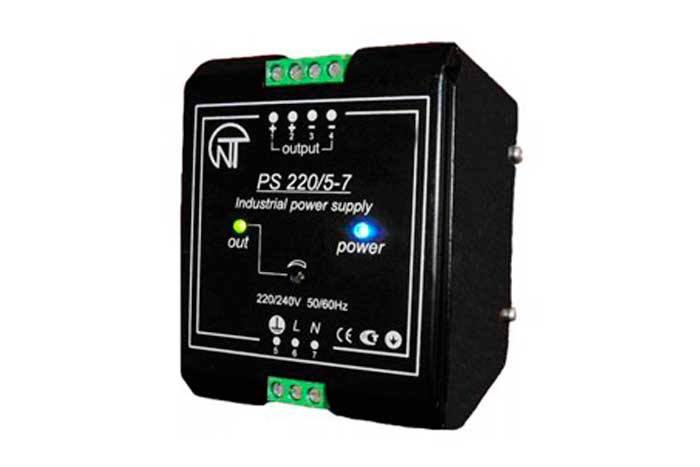

Источник напряжения PS
Описание
Источник напряжения PS предназначен для питания нагрузок постоянным стабилизированным напряжением, а также могут использоваться для заряда аккумуляторных батарей.
Модификации
- PS-220/5-7 - с регулировкой выходного напряжения от 4 до 6 В и максимальным током нагрузки 7А,
- PS-220/12-3 — 10 — 15 В, 3 А,
- PS-220/24-1,5 — 20 – 30 В, 1,5 А,
- PS-220/36-1 — 29 – 43 В, 1 А,
- PS-220/48-0,75 — 40 – 60 В, 0,75А.
Устройство и принцип действия
Блоки серии PS возможно подключать параллельно в неограниченном количестве. Для правильной параллельной работы блоков необходимо установить выходные напряжения, до запараллеливания, с точностью, не хуже, 1%.
Для блока PS220/5-7 необходимо также выставить напряжение с точностью 1%, после чего подключить два блока. Если появятся характерные щелчки, то пользователь должен подстроить немного напряжение второго блока до исчезновения щелчков, затем, при необходимости, подключить третий блок и т.д. При появлении характерных щелчков после подсоединения очередного блок, необходимо подстроить немного его выходное напряжение до исчезновения щелчков.
| Параметры | PS-220/5-7 | PS-220/12-3 | PS-220/24-1,5 | PS-220/36-1 | PS-220/48-0,75 |
| Диапазон входного напряжения, В | 135 - 275 | ||||
| Диапазон частоты входного напряжения, Гц | 45 - 65 | ||||
| Номинальноевыходноенапряжение (Uн) | 3 В | 12 В | 24 В | 36 В | 48 В |
| Диапазон регулировки выходного напряжения | 4 - 6 В | 10 - 15 В | 20 - 30 В | 29 - 43 В | 40 - 60 В |
| Амплитуда напряжения пульсации (при напряжении сети 135 В, в полосе до 20 МГц, при Uн, Imax, t=25°С) | 30 мВрр | 40 мВрр | 50 мВрр | 60 мВрр | 70 мВрр |
| Амплитуда напряжения пульсации ( при напряжении сети 220 В, в полосе до 20 МГц, при Uн, Imax, t=25°С) | 20 мВрр | 30 мВрр | 30 мВрр | 35 мВрр | 40 мВрр |
| Амплитуда напряжения пульсации (при напряжении сети 135 В, в полосе до 20 МГц, при Uн, Imax,t=–30°С) | 300 мВрр | 100 мВрр | 150 мВрр | 180 мВрр | 200 мВрр |
| Амплитуда напряжения пульсации ( при напряжении сети 220 В, в полосе до 20 МГц, при Uн, Imax, t=–30°С) | 210 мВрр | 80 мВрр | 100 мВрр | 130 мВрр | 160 мВрр |
| Среднеквадратичное напряжение пульсаций (t=25°C) Urms, не боле | 2 мВ | 5 мВ | 10 мВ | 15 мВ | 18 мВ |
| Точность установки крайних значений выходного напряжения | ±5% | ||||
| Защита от перенапряжений по входу | варистор 290 В | ||||
| Входной предохранитель | 3,15 А | ||||
| Степень защиты | IP20 | ||||
| Нестабильность выходного напряжения при воздействии всех деста - билизирующих факторов, не хуже | ±1 % | ||||
| Климатическое исполнение | У3 | ||||
Испытательное напряжение:
|
1000 В, 50 Гц, 1 мин 1000 В, 50 Гц, 1 мин |
||||
