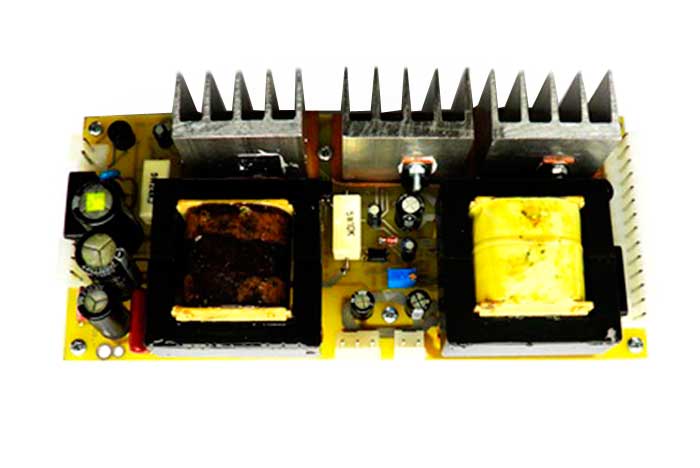

Источник вспомогательного электропитания ИВЭ-1

Технические характеристики

• Диапазон питающих напряжений по входу XS1:
  • от источника постоянного тока напряжением (200 ... 430)В
  • от источника переменного тока частотой 50 Гц тока напряжением 220В ± 30%
• Вход XS1 является основным питающим входом и защищен плавкой вставкой по входу XS2:
  • от источника переменного тока частотой 50 Гц тока напряжением 220В ± 30%
• Вход XS2 предназначен для резервирования питания от сети общего пользования. При необходимости гальванической развязки источников по входам XS1 и XS2, напряжение на вход XS2 должно подаваться через разделительный трансформатор 220/220В 50Гц, 200Вт
• Выход №1, разъемы XS4 – XS10 (равнозначные):
  • Номинальное выходное напряжение переменного тока частотой 100 кГц 90В
  • Форма выходного напряжения – двухполярные прямоугольные импульсы со скважностью 50%.
  • Коэффициент заполнения выходного напряжения 50 %
  • Максимальная суммарная непрерывная выходная мощность по выходу №1 при отсутствии нагрузки на выходах №2 и №3 200Вт
• Выходы XS4 – XS10 является основными и защищены плавкой вставкой
• Выходы №2, №3, разъемы XS3, XS11:
  • Номинальное выходное напряжение постоянного тока по выходу №2 12В, 24В
  • Номинальное выходное напряжение постоянного тока по выходу №3 24В
  • Суммарный максимальный ток нагрузки по выходам №2, №3 2,5А
