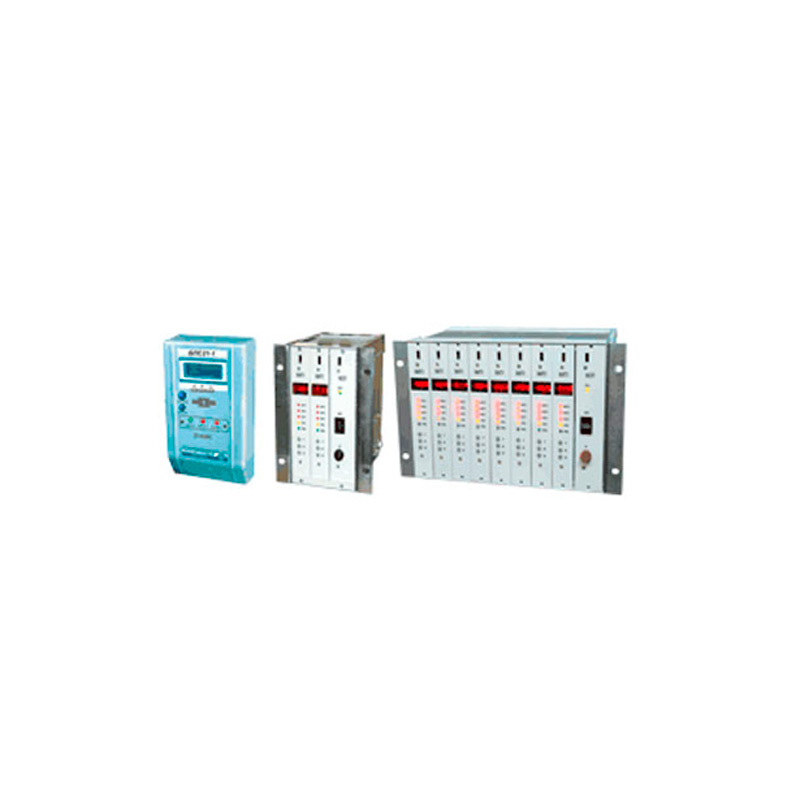

Блок питания и сигнализации БПС-21М

Цена по запросу
Под заказ
Доставка в Белгород
Срок доставки 0-10 дней

Описание

Блок питания и сигнализации БПС-21М предназначен для питания и сбора информации от датчиков с унифицированным выходным сигналом, обработки принятой информации, выдачи световой и звуковой сигнализации при превышении (уменьшении) заданного уровня сигнала.

Область применения

Блок питания и сигнализации широко используется:

  • при контроле атмосферы индустриальных объектов в процессе переработки и добычи газа и нефти;
  • на промышленных объектах химической, металлургической промышленностей;
  • на производствах лакокрасочной продукции; на объектах автомобильных и газовых предприятий;
  • на складах ГСМ (на ж/д, нефтебазах, в портах и т.д.).

Устройство и принцип действия

Исполнение устройства общепромышленное или взрывозащищенное исполнение, с маркировкой по взровозащите [Exib]IIC. К блоку питания и сигнализации можно подключить 1, 2, 4, 7, 8, 11 или 12 датчиков с выходным токовым сигналом (4-20) мА. Степень защиты от проникновения внутрь твердых предметов и воды IР20.

Блоки БПС-21М имеют:

  • выходной токовый сигнал (4-20) мА по каждому каналу (кроме БПС-21М-1ВБ);
  • сигнализацию наличия питания и нормальной работы для каждого канала;
  • световую сигнализацию о неисправности или обрыве датчика для каждого канала;
  • световую и звуковую (в зависимости от исполнения) сигнализацию о достижении концентрацией порогов срабатывания для каждого канала (три порога срабатывания);
  • перекидные сухие контакты (220 В, 2,0 А) по каждому каналу и каждому порогу сигнализации для подключения внешних устройств сигнализации.

Характеристики

Технические характеристики
Характеристика Значение
Питание, В 220
Время прогрева, мин, не более 1
Потребляемая мощность, ВА, не более 60 (при максимальной нагрузке по каждому каналу; для БПС-21М-1ВБ (ВБТ, ВЦТ) 10 В·А)
Время установления показаний, с, не более 5
Выходное напряжение, В 16 (ток ограничения 200 мА) (гальванически развязанное (искробезопасное)) 24±0,5 (ток ограничения 350 мА) (гальванически связанное)
Выходные сигналы: токовый сигнал, мА цифровой 4 – 20
RS 485
Температура окружающей среды, °С 0 – 50
Габаритные размеры, мм:
  • БПС-21М (1 канал)
  • БПС-21М (2 канала)
  • БПС-21М (4 канала)
  • БПС-21М (7, 8 каналов)
  • БПС-21М (11, 12 каналов)
250х6х145
190х210х158
190х210х219
190х210х341
190х210х483
Масса, кг
  • БПС-21М (1 канал)
  • БПС-21М (2 канала)
  • БПС-21М (4 канала)
  • БПС-21М (7, 8 каналов)
  • БПС-21М (11, 12 каналов)
2
4
6
9
15

Комплектация

В стандартный набор поставки блока питания и сигнализации БПС-21М входит

  • техническая документация, комплект ЗИП,
  • D-диск с сервисным программным обеспечением .

За отдельную плату поставляются: Датчики-газоанализаторы ДАХ-М (ИБЯЛ.413412.005), датчики-сигнализаторы ДАТ-М (ИБЯЛ.413216.044), сигнализаторы СТМ-30 (ИБЯЛ.424339.001), датчики-газоанализаторы ДАК (ИБЯЛ.418414.071), датчики-газоанализаторы термомагнитные ДАМ (ИБЯЛ.407111.002).

Модификации

Модификации
Наименование Обозначение Количество токовых выходов Наличие интерфейса RS-485 Количество токовых входов (каналов) Количество релейных выходов Наличие звуковой сигнализации Напряже- ние питания, В
БПС-21М-1ВБ ИБЯЛ.411111.042 - - 1 4 + 16
БПС-21М-1ВБТ ИБЯЛ.411111.042-01 1 - 1 4 +
БПС-21М-1ВЦТ ИБЯЛ.411111.042-02 1 + 1 4 +
БПС-21М-12ВЦ ИБЯЛ.411111.042-05 12 - 12 49 -
БПС-21М-12ВБ ИБЯЛ.411111.042-07 12 - 12 49 -
БПС-21М-11ВЦ ИБЯЛ.411111.042-08 11 + 11 45 +
БПС-21М-11ВБ ИБЯЛ.411111.042-10 11 + 11 45 +
БПС-21М-8ВЦ ИБЯЛ.411111.042-11 8 - 8 33 -
БПС-21М-8ВБ ИБЯЛ.411111.042-13 8 - 8 33 -
БПС-21М-7ВЦ ИБЯЛ.411111.042-14 7 + 7 29 +
БПС-21М-7ВБ ИБЯЛ.411111.042-16 7 + 7 29 +
БПС-21М-4ВЦ ИБЯЛ.411111.042-17 4 - 4 17 -
БПС-21М-4ВБ ИБЯЛ.411111.042-19 4 - 4 17 -
БПС-21М-2ВЦ ИБЯЛ.411111.042-20 2 - 2 9 -
БПС-21М-2ВБ ИБЯЛ.411111.042-22 2 - 2 9 -
БПС-21М-12Ц ИБЯЛ.411111.042-23 12 - 12 49 - 24
БПС-21М-12Б ИБЯЛ.411111.042-24 12 - 12 49 -
БПС-21М-11Ц ИБЯЛ.411111.042-25 11 + 11 45 +
БПС-21М-11Б ИБЯЛ.411111.042-26 11 + 11 45 +
БПС-21М-8Ц ИБЯЛ.411111.042-27 8 - 8 33 -
БПС-21М-8Б ИБЯЛ.411111.042-28 8 - 8 33 -
БПС-21М-7Ц ИБЯЛ.411111.042-29 7 + 7 29 +
БПС-21М-7Б ИБЯЛ.411111.042-30 7 + 7 29 +
БПС-21М-4Ц ИБЯЛ.411111.042-31 4 - 4 17 -
БПС-21М-4Б ИБЯЛ.411111.042-32 4 - 4 17 -
БПС-21М-2Ц ИБЯЛ.411111.042-33 2 - 2 9 -
БПС-21М-2Б ИБЯЛ.411111.042-34 2 - 2 9 -
Примечание – в наименовании БПС-21М
  • В - взрывозащищенное исполнение
  • Б - без индикации
  • Ц - цифровая индикация
  • Т - с токовым выходом
