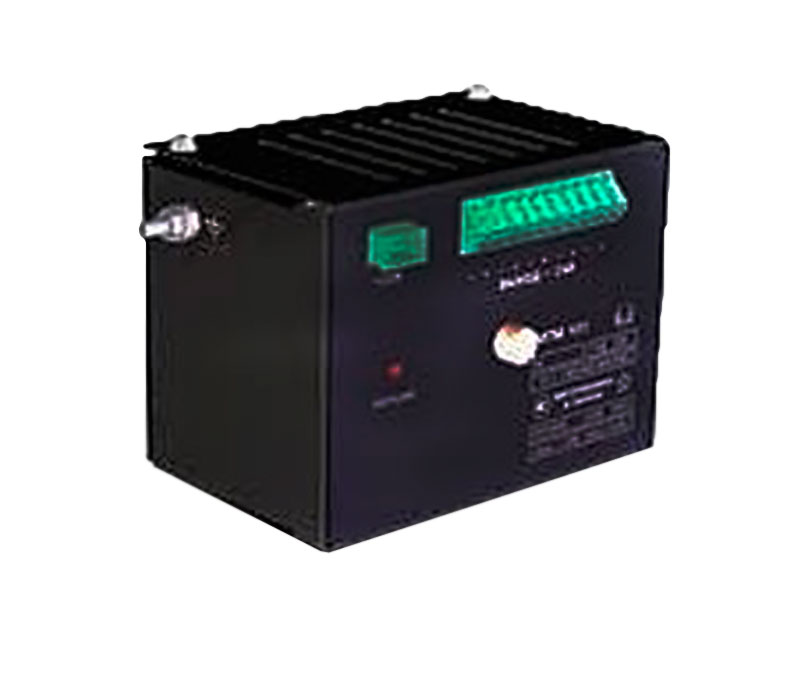

Блок питания МТМ-101

Цена по запросу
Под заказ
Доставка в Белгород
Срок доставки 0-10 дней

Описание

Блок питания МТМ101 предназначен для питания средств промышленной автоматики и контрольно-измерительных приборов.

Основные функции

  • светодиодный индикатор питания
  • монтаж настенный

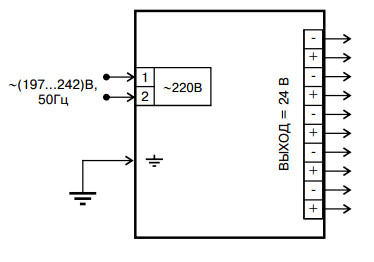

Схема поключения блоков МТМ101

рис. 1 – Схема подключения

Характеристики

Технические характеристики

Напряжение питания

AC 197...242 В

Потребляемая мощность при номинальном токе нагрузки, не более

25 ВА

Диапазон рабочих температур

+5...+50 °С

Выходное напряжение постоянного тока

24 +0,5 -1,5 В

Максимальный ток нагрузки

0,5 А

Уровень пульсаций выходного напряжения, не более

0,5 %

Количество выходных клемм (гальванически связанных)

5 пар

Степень защиты корпуса

IP20

Масса, не более

1,4 кг

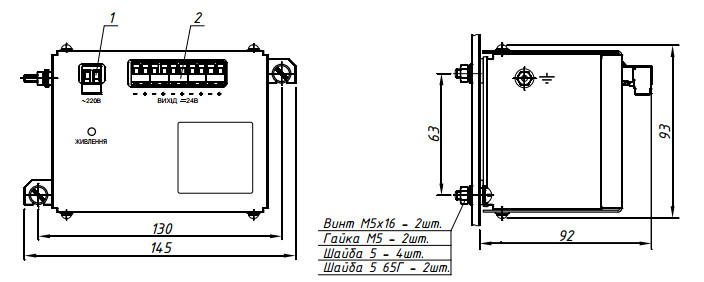

Монтажный чертёж блоков питания МТМ101

рис. 2 - Монтажный чертёж МТМ101, где:

  • 1- Клеммник “под винт” (Сечение провода Smax = 2,5 мм2);
  • 2 - Клеммник “под винт” (Сечение провода Smax = 1,5 мм2).
