Блок питания БП36-2к

Блок питания БП36-2к предназначен для питания стабилизированным напряжением постоянного тока 36В различных приборов и промышленного оборудования.

Область применения

Блок широко исполняется для питания:

• нормирующих преобразователей и блоков преобразования сигналов
• комплекса тензорезисторных измерительных преобразователей теплоэнергетических параметров
• датчиков с унифицированным выходным токовым сигналом.
• датчиков давления Сапфир-22, Сафир-22, Метран-43, -44, -45, Зонд и др.
• датчиков температуры ТСМУ, ТСПУ, ТХАУ, ТХКУ и др.

Конструтктивное исполнение

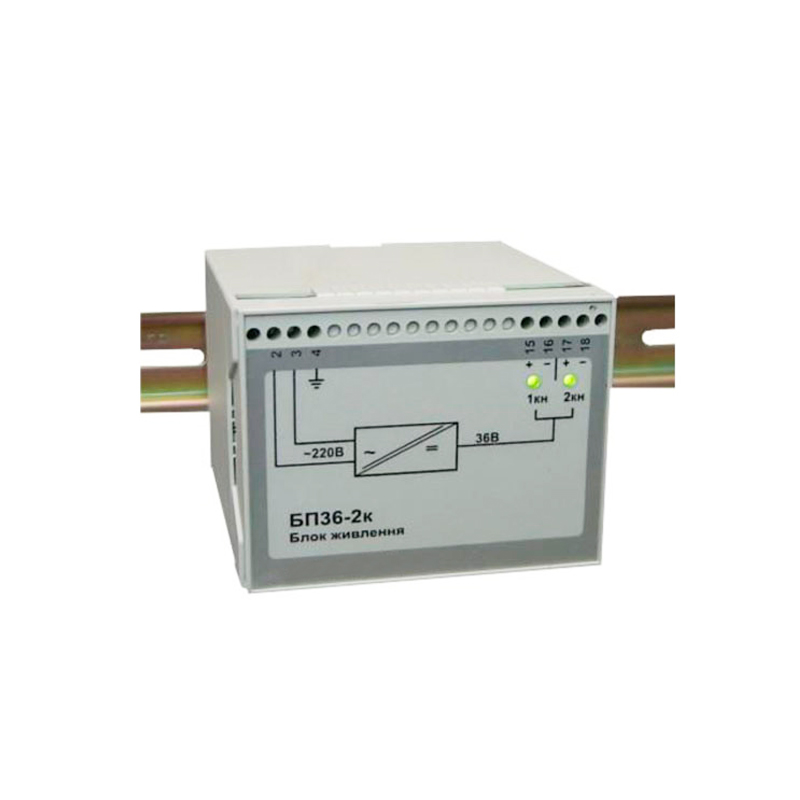

Блок БП36-2к состоит из литого ударостойкого пластмассового корпуса, на задней стенке которого установлен захват для монтажа блока на 35мм DIN- рельс. Внутри корпуса расположены модули питания. Модуль питания представляет собой плату печатного монтажа, на которой размещены радиоэлементы. На передней стенке корпуса установлена панель из полупрозрачной пленки, на которую нанесены данные о подключении блока и его обозначение. Свечение индикаторов наличия напряжения питания сети и выходного напряжения, размещенных на плате модуля питания, обеспечивается сквозь отверстия в передней стенке корпуса. Клеммы подключения входных и выходных электрических цепей установлены на плате модуля питания и выходят за пределы корпуса.

Комплектность

В стандартный набор поставки блока питания БП36-2к входит:

• паспорт - 1 экз,
• руководство - 1 экз (при поставке любого количества изделий данного типа в один адрес),
• розетка угловая (232-103/026-000) - 1 шт,
• розетка угловая (232-104/026-000) - 1 шт,
• рычаг монтажный (231-131) - 1 шт.
