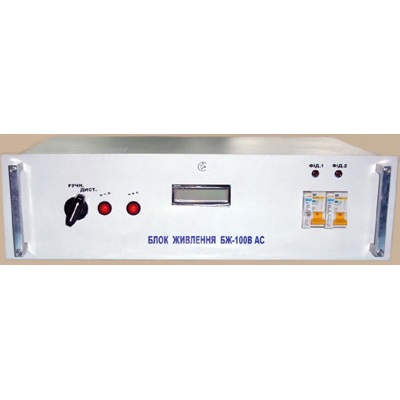

Блок питания БЖ-100В АС

Average: 8 (1 vote)
Категория:

Блок питания БЖ-100В (далее — блок) предназначен для электропитания стабилизированным напряжением постоянного тока датчика индикации уровня теплоносителя (ДИРТ) в системе контроля парогазового объема (СКУТ) под крышкой реактора для косвенного измерения уровня теплоносителя в корпусе реактора.
Блок относится к классу безопасности 3Н по классификации НП 306.2.141-2008.

Технические характеристики

  • Блок обеспечивает выходное стабилизированное напряжение постоянного тока в диапазоне от 0 до 100 В.
  • Блок обеспечивает максимально допустимая нагрузка до 200 Вт.
  • Блок обеспечивает максимально допустимый постоянный ток нагрузки до 2 А.
  • Блок обеспечивает управление выходной мощностью унифицированным токовым сигналом от 0 до 20 мА с погрешностью не более 1%.
  • Блок обеспечивает контроль за выходным напряжением, током и мощностью нагрузки значения которых отображаются на дисплее.
  • Блок обеспечивает диагностическую передачу информации о мощности нагрузки с помощью токового унифицированного сигнала от 0 до 20 мА (от 4 до 20 мА при необходимости), который гальванически отделен от силовой части блока. Унифицированному сигналу от 0 до 20 мА соответствует мощность нагрузки от 0 до 200 Вт. Функция передачи линейная.
  • Максимально допустимое сопротивление нагрузки для унифицированного токового сигнала передачи информации о мощности нагрузки не более 500 Ом.
  • Блок обеспечивает два режима работы: дистанционный, управляющий мощностью с помощью токового унифицированного сигнала от 0 до 20 мА и ручной, управляющий мощностью с помощью кнопок на лицевой панели блока.
  • Блок обеспечивает контроль обрыва линии передачи диагностической информации о мощности, при этом на дисплее появляется надпись «ERROR OUT».
  • Питание блока осуществляется от двух независимых фидеров сети переменного тока напряжением 220 В (+22 — -33) В, частотой 50 Гц ± 2 Гц.
  • Блок обеспечивает световую индикацию аварийного отключения автоматических выключателей питания одного из фидеров.
  • Потребляемая мощность блока не более 300 В * А.
  • Масса блока не более 25,0 кг.
  • Габаритные размеры блока не более 450х125х330 мм.
  • Время установления рабочего режима блока не превышает 5 мин. Рабочий режим блока непрерывный.
  • Степень защиты блока согласно ГОСТ 14254 — IP00.
  • В блоке на дисплее отображается следующая информация:
    • значение выданной мощности;
    • значение выходного напряжения;
    • значение тока нагрузки;
    • диапазон унифицированного токового сигнала в которым передается информация о выданной мощность.
  • Средняя наработка до отказа блоков, не менее 125000 часов.
  • Средний срок службы блоков не менее 15 лет.
  • Средний срок хранения блоков не более 3 лет.
