Блок питания для КСА-15

Блок питания (аппаратура КСА-15) для контрольно-сигнальной аппаратуры представляет собой электронный блок для преобразования сетевого напряжения 220 В переменного тока в питающие напряжения постоянного тока:

  • Нестабилизированного +24 В (2канала);
  • Нестабилизированного -24 В (1 канал);
  • Стабилизированного +24 В (1 канал).

Назначение блока питания

Устройство предназначено для работы в составе комплекса КСА-15 для обеспечения питания блока осевого сдвига (БОС), а также преобразователей и блоков вибросмещения (БВ).

Рабочий процесс

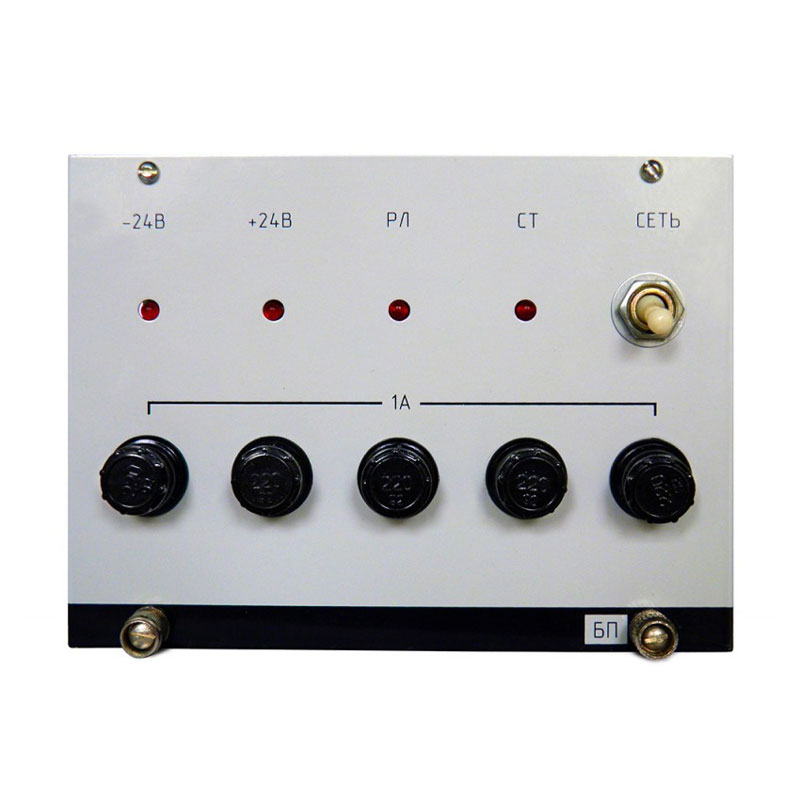

Блок питания (аппаратура КСА-15) собран в металлическом корпусе прямоугольной формы. На передней панели расположены:

  • Тумблер включения питающего сетевого напряжения;
  • Индикаторы наличия выходных напряжений;
  • Держатели плавких вставок всех каналов, а также сетевого предохранителя;
  • Винты с чашечками под опломбировку блока.

Электрическая схема БП состоит из трансформаторов, выпрямителей, фильтров, а также стабилизатора и элементов светодиодной индикации.

При этом система индикации устроена таким образом, чтобы указывать на наличие выходных напряжений по каналам и в случае её отсутствия на неисправность (чаще всего перегорание плавкой вставки) на канале. В случае отсутствия индикации по всем питающим каналам указывает на общую неисправность блока (чаще всего перегорание сетевого предохранителя).

Нестабилизированные напряжения +24 В и -24 В используются для питания реле и блоков КСА-15, в то же время стабилизированное напряжение +24 В необходимо для питания преобразователей. Канал индикации для питания реле обозначен на панели БП как «РЛ», а канал индикации стабилизированного выходного напряжения как «СТ».

Канал стабилизированного напряжения собран на отдельной печатной плате, которая электрически соединяется со схемой выпрямителя и фильтра с помощью разъёма. Стабилизатор реализован на транзисторах и интегральной микросхеме. На лицевой панели установлены винты под пломбировку БП.

Параметр

Нестабилизированные напряжения

Стабилизированное напряжение

+24 (±4,8) В

-24 (±4,8) В

+24 (±0,24) В

Количество каналов

2

1

1

Максимальное напряжение пульсации

200 мВ

200 мВ

1 мВ

Максимальный ток нагрузки

300 м А

300 мА

200 мА

Напряжение питания блока

220 В, 50 Гц

Ток потребления

500 мА

Режим работы

непрерывный

Масса

3700 г

Условия эксплуатации

+5 ÷ +40 °С, влажность 80 % при температуре +25 °С

Размер блока

длина

460 мм

ширина

160 мм

высота

120 мм
